WR42 K 2.92mm Διοδηγός κύματος σε ομοαξονικό προσαρμογέα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Οδηγός κυμάτων για τα κοαξιακά προσαρμοστήρια | Υλικό: | Μπρούτζινο σύνδεσμος |
|---|---|---|---|
| Εύρος συχνοτήτων: | 17.6-26.7GHz | Συνδετήρας: | 2.92mm (τύπος K) |
| VSWR: | 1.25 | Αντίσταση: | 50 ωμ |
| Μέγεθος κυματοδηγού: | WR42 | Στυλ σώματος: | Ορθή γωνία |
| Επισημαίνω: | Ομοαξονικός προσαρμοστής καλωδίων,η σωστή γωνία πείθει τον προσαρμοστή |
||

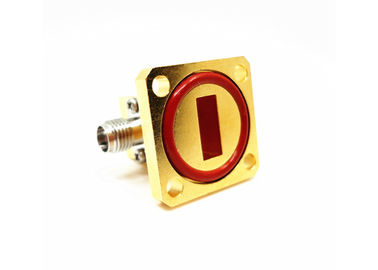

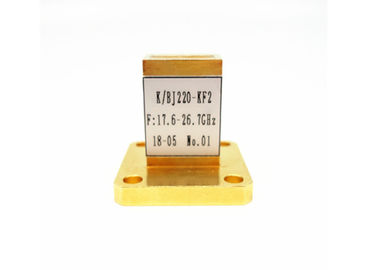

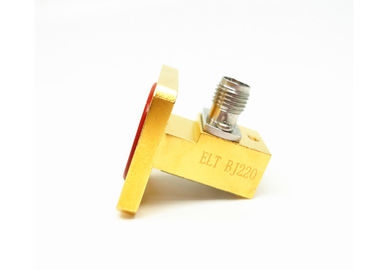

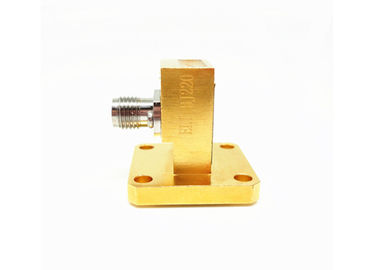

WR42 K 2.92mm Μετατροπέας κυματοδηγού σε ομοαξονικό αντάπτορα Τετράγωνο Κάλυμμα Αυλακωμένη Φλάντζα
Μετατροπέας κυματοδηγού σε ομοαξονικό που παράγεται από την Xi'an Elite Electronic Industrial Co., Ltd. χωρίζονται σε δύο δομές, ορθή γωνία και τελική εκκίνηση. Για ομοαξονικούς ακροδέκτες προσαρμογέων κυματοδηγού, μπορούμε να παρέχουμε Τύπου N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP και πολλούς άλλους τύπους. Οι συχνότητές τους κυμαίνονται από 6.5GHz έως 50GHz. Τα μοντέλα κυματοδηγών μας κυμαίνονται από BJ84 έως BJ400 (wr112-wr22).
Επιπλέον, μπορούμε να προσφέρουμε προσαρμοσμένους ομοαξονικούς προσαρμογείς κυματοδηγού σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
Προδιαγραφές:
| Όνομα προϊόντος | Μετατροπείς κυματοδηγού σε ομοαξονικό |
| Ομοαξονικός τύπος | 2.92mm (τύπου K) |
| Μέγεθος κυματοδηγού | WR42 |
| Στυλ σώματος | Ορθή γωνία |
| Εύρος συχνοτήτων | 17.6-26.7GHz |
| Αντίσταση SMA | 50 Ohm |
| VSWR | 1.25 |
Κατάλογος - Μετατροπείς κυματοδηγού σε ομοαξονικό.pdf
Πλεονεκτήματα:
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικρού μεγέθους και εξαιρετικής απόδοσης κ.λπ., γεγονός που τους καθιστά ευρέως υιοθετημένους σε μετρήσεις μικροκυμάτων και συσκευές χιλιοστομετρικών κυμάτων κ.λπ.
Λεπτομερές σχέδιο:
Λίστα κυματοδηγού σε 2.92mm (τύπου K) Ομοαξονικοί προσαρμογείς:
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| K/BJ220-KF2 | WR42 σε K (2.92mm) θηλυκούς προσαρμογείς ορθής γωνίας | BJ220=WR42 |
| K/BJ220-KF1 | WR42 σε K (2.92mm) θηλυκούς προσαρμογείς τελικής εκκίνησης | K=θηλυκό |
| K/BJ260-KF | WR34 σε K (2.92mm) θηλυκούς προσαρμογείς ορθής γωνίας | BJ260=WR34 |
| K/BJ260-KF1 | WR34 σε K (2.92mm) θηλυκούς προσαρμογείς τελικής εκκίνησης | |
| K/BJ320-KF | WR28 σε K (2.92mm) θηλυκούς προσαρμογείς ορθής γωνίας | BJ320=WR28 |
| K/BJ320-KF1 | WR28 σε K (2.92mm) θηλυκούς προσαρμογείς τελικής εκκίνησης | |
| K/BJ320-JF1 | WR28 σε K (2.92mm) αρσενικούς προσαρμογείς τελικής εκκίνησης | J=αρσενικό |
| K/BJ400-KF1 | WR22 σε K (2.92mm) θηλυκούς προσαρμογείς τελικής εκκίνησης | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 σε K (2.92mm) θηλυκούς προσαρμογείς τελικής εκκίνησης |
Διασταυρούμενες αναφορές προτύπων κυματοδηγού
| Κινεζικά πρότυπα | Διεθνή πρότυπα | Εύρος συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Μετατροπέων κυματοδηγού σε ομοαξονικό για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειες σας.Η διάσταση ODM είναι ευπρόσδεκτη.
