WR90 BJ100 N Γυναικεία κυματοδηγός για τον προσαρμογέα coax 8.2GHz - 15GHz N/BJ100-KF
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | WR90 Οδηγός κυμάτων σε κοαξιακούς προσαρμογείς | Υλικό: | Ορείχαλκος |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 8.2-15GHz | Συνδετήρας: | N |
| VSWR: | 1.30 | Αντίσταση: | 50 ωμ |
| Μέγεθος κυματοδηγού: | WR90,BJ100 | Στυλ σώματος: | Ορθή γωνία |
| Επισημαίνω: | Θηλυκός κυματοδηγός για να πείσει τον προσαρμοστή,Θηλυκός κυματοδηγός Ν για να πείσει τον προσαρμοστή,SMA στον προσαρμοστή 8.2GHz κυματοδηγού |
||
WR90 BJ100 Σε Μετατροπέα Κυματοδηγού σε Ομοαξονικό Θηλυκό N 8.2GHz~15GHz
Η συχνότητα των μετατροπέων κυματοδηγού σε ομοαξονικό επεξεργάζεται από Elite Electronic (ELT) καλύπτει 5.4GHz-110GHz. Με υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετική απόδοση, χρησιμοποιείται ευρέως σε μετρήσεις μικροκυμάτων και εξοπλισμό χιλιοστομετρικών κυμάτων. Ο κυματοδηγός έχει τυπικούς ορθογώνιους και διπλούς κυματοδηγούς, και μη τυπικοί κυματοδηγοί μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του χρήστη. Η διεπαφή σύνδεσης ομοαξονικού άκρου περιλαμβάνει N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm και microstrip. Οι μετατροπείς κυματοδηγού σε ομοαξονικό χωρίζονται σε δύο τύπους: εκκίνηση άκρου και εκκίνηση ορθής γωνίας από τον προσανατολισμό της διεπαφής. Μεταξύ αυτών, ο τύπος εκκίνησης RA μπορεί επίσης να χρησιμοποιηθεί ως δομή υψηλής ισχύος.
Προδιαγραφή του N/BJ100-KF:
| Όνομα Προϊόντος | Μετατροπείς WR90 Waveguide σε SMA Coaxial |
| Αριθμός Μοντέλου | N/BJ140-KF |
| Τύπος Ομοαξονικού | N |
| Μέγεθος Κυματοδηγού | WR90 |
| Στυλ Σώματος | Ορθή Γωνία |
| Εύρος Συχνότητας | 8.2-15GHz |
| Αντίσταση SMA | 50 Ohm |
| VSWR | 1.30 |
Πλεονεκτήματα:
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κ.λπ., γεγονός που τους καθιστά ευρέως υιοθετημένους σε μετρήσεις μικροκυμάτων και συσκευές χιλιοστομετρικών κυμάτων κ.λπ.
Σχέδιο περιγράμματος του αριθμού μοντέλου N/BJ100-KF:

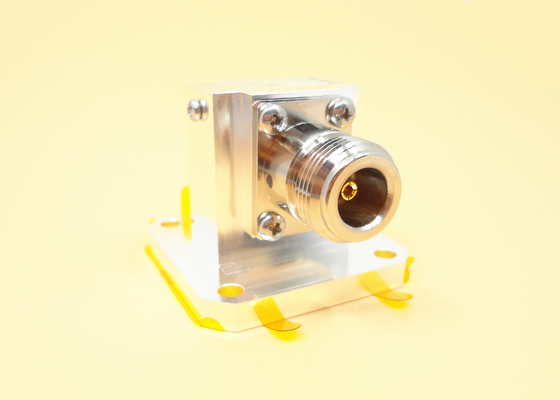

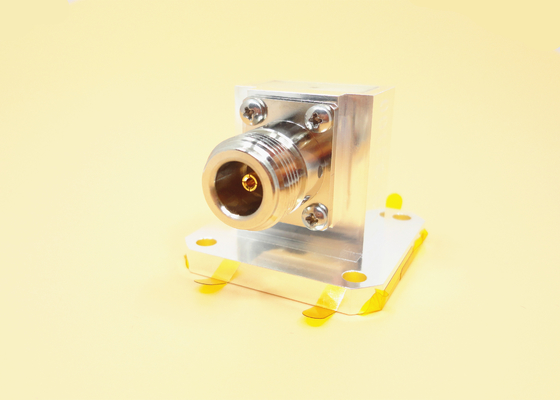

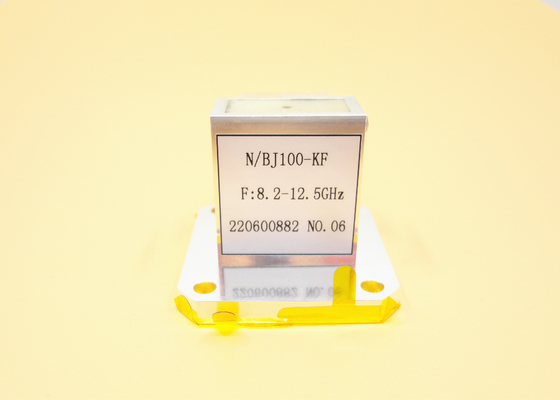

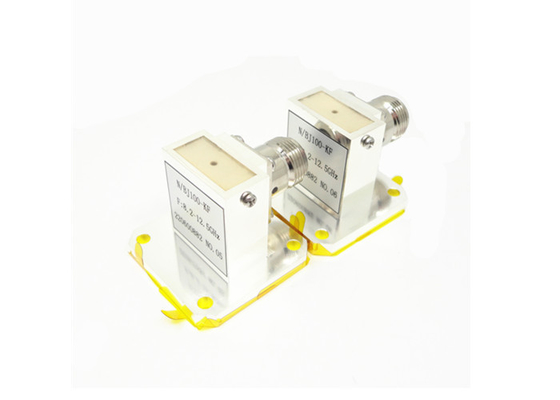

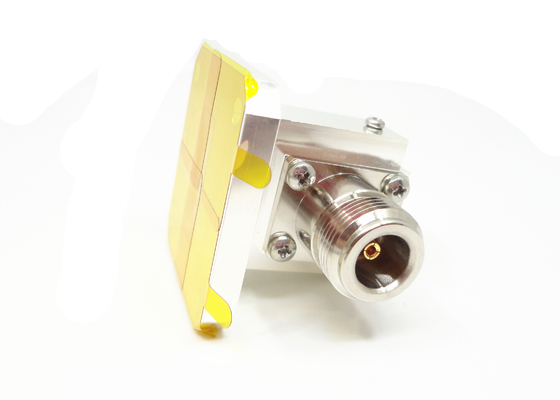

Εικόνες του WR90 BJ100 σε Μετατροπέα Κυματοδηγού σε Ομοαξονικό Θηλυκό N/BJ100-KF:
Λίστα Μετατροπέων Κυματοδηγού σε Ομοαξονικό N:
| Αριθμός Μοντέλου | Περιγραφή | Σημείωση |
| N/BJ100-KF | WR90(BJ100) σε θηλυκούς προσαρμογείς εκκίνησης άκρου N | BJ100=WR90 |
| N/BJ120-KF | WR75(BJ120) σε θηλυκούς προσαρμογείς εκκίνησης άκρου N | BJ120=WR75 |
| N/BJ140-KF1 | WR62(BJ140) σε θηλυκούς προσαρμογείς ορθής γωνίας N | BJ140=WR62 |
Διασταυρούμενες αναφορές των προτύπων κυματοδηγού
| Κινεζικά Πρότυπα | Διεθνή Πρότυπα | Εύρος Συχνότητας (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Waveguide to Coax Adapter-ELT 2024.pdf
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 1.000 τύπους Μετατροπέων Κυματοδηγού σε Ομοαξονικό για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας. Η διάσταση ODM είναι ευπρόσδεκτη.
