Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | Ανοξείδωτο ατσάλι | Γένος: | Αρσενικός |
|---|---|---|---|
| Ονομασία προϊόντος: | 2,92mm,Κ τύπου,SMK | Λέξεις-κλειδιά: | Σύνδεσμος καλωδίου |
| Είδος: | Συνδέσεις κυμάτων χιλιοστών | Επιμετάλλωση: | Επινικελωμένη |
| Εφαρμογή: | RF | Επιφανειακή επιμετάλλωση: | Παθητικοποιώ |
| Επισημαίνω: | Αρσενικός σύνδεσμος RF από ανοξείδωτο χάλυβα 2,92 mm,ομοαξονικός σύνδεσμος RF 2 |
||

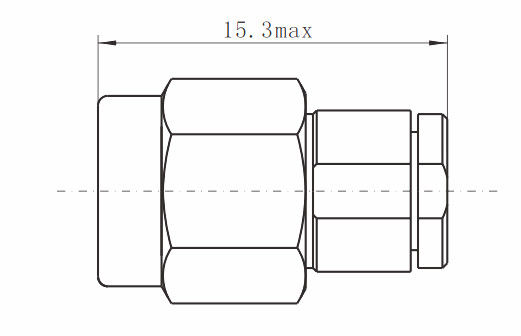

Ομοαξονικοί σύνδεσμοι καλωδίων MF30A SMK 2,92 mm αρσενικό ανοξείδωτο ατσάλι ακριβείας K (2,92 mm)
Οι υποδοχές 2,92 mm (K) είναι ομοαξονικές υποδοχές RF/Μικροκυμάτων που λειτουργούν χωρίς λειτουργία έως και 40 GHz.Αυτές οι υποδοχές είναι συμβατές για να συνδυάζονται με υποδοχές SMA και 3,5 mm.Οι υποδοχές 2,92 mm εισήχθησαν αρχικά από τον Mario Maury το 1974 και στη συνέχεια εισήχθησαν ξανά από την Wiltron το 1984 καθώς οι σύνδεσμοι K είναι ιδανικοί για μονάδες υψηλής συχνότητας και εφαρμογές T&M.
Προσδιορισμός:
| Αντίσταση | 50 Ω |
| Εύρος Συχνοτήτων | DC - 40 GHz |
| Εκτίμηση τάσης | 250 VRMS (Μέγ. στάθμη θάλασσας) |
| Διηλεκτρική Ανθεκτική Τάση | 750 VRMS (Μέγ. στάθμη θάλασσας) |
|
Λόγος στάσιμων κυμάτων τάσης |
≤ 1,05 + 0,005f |
| Επικοινωνήστε με την Αντίσταση | Κεντρικός αγωγός ≤ 3,0 mΩ |
| Εξωτερικός αγωγός ≤ 2,0 mΩ | |
| Αντίσταση μόνωσης | ≥ 5000 MΩ |
| Εσωτερικός Μαέστρος | Αρσενικό βύσμα: ορείχαλκος, επίχρυσο |
| Γυναικείο Jack: Βηρύλλιο μπρούτζο, επίχρυσο | |
| Σώμα / Κέλυφος / Στέγαση |
ορείχαλκος, επιχρυσωμένος,Ανοξείδωτο, Παθητικοποιημένο |
| Απομονωτήρας | PEI/PLF |
| Τσιμούχα | Σβηστρα ΣΙΛΙΚΟΝΗΣ |
| Θερμοκρασία | -55℃ ~ +125℃ |
| Αντοχή | 500 Κύκλοι |
| Ροπή | 0,79 ~ 1,13 Nm |
Χαρακτηριστικά:
*Η κατασκευή ακριβείας επιτρέπει ανώτερη ηλεκτρική απόδοση στα 40 GHz
*Οι θηλυκές επαφές έχουν μια μοναδική κατασκευή τριών θυρίδων, η οποία ενισχύει τη συνδεσιμότητα δημιουργώντας έναν πιο ανθεκτικό σύνδεσμο ενώ μειώνει την πιθανότητα διακοπτόμενων συνδέσεων
*Το ακριβές εργαλείο συναρμολόγησης εξασφαλίζει εξαιρετική, επαναλαμβανόμενη επαφή και θέση στήριξης σε καλωδιακά βύσματα
Εφαρμογή:
*Οπτική δοκιμή
*Εργαστηριακός έλεγχος και έλεγχος σε πάγκο
*Στρατός
*SATCOM
*ΦΟΥΡΝΟΣ ΜΙΚΡΟΚΥΜΑΤΩΝ
*Κβαντικοί υπολογιστές
Σχετικά προϊόντα:
| K-J130G | Κ αρσενικό ίσιο ανοξείδωτο χάλυβα για MF30A |
| Κ-Κ130Γ | Κ θηλυκό ίσιο ανοξείδωτο χάλυβα για MF30A |
| K-JW130G-3 | Ανοξείδωτο ατσάλι K αρσενικό ορθής γωνίας για MF30A | Αντοχή σε υψηλή θερμοκρασία 250°C |
