WR19 BJ500 έως 1,85 mm Γυναικεία κυματοειδή για προσαρμογέα κοαξ
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | WR19 Waveguide σε ομοαξονικούς προσαρμογείς | Υλικό: | Ορείχαλκος |
|---|---|---|---|
| Εύρος συχνοτήτων: | 39.2-59.6GHz | Συνδετήρας: | 1.85mm |
| VSWR: | 1.4 | Αντίσταση: | 50 ωμ |
| Μέγεθος κυματοδηγού: | WR19, BJ500 | Στυλ σώματος: | Ορθή γωνία |
| Επισημαίνω: | WR18 BJ500 Διοδηγός κυμάτων σε προσαρμογέα ελκυστήρα,1.85mm Γυναικός κυματοδηγός για τον προσαρμογέα ελκυστήρα,39.2GHz~59.6GHz Οδηγός κυμάτων στον προσαρμογέα κοαξίου |
||
WR19 BJ500 Σε 1.85mm Female Waveguide σε Coax Adapter 39.2GHz~59.6GHz Right Angle
Η συχνότητα των μετατροπείς κυματοδηγού σε ομοαξονικό που επεξεργάζεται η Elite Electronic (ELT) καλύπτει 5.4GHz-110GHz. Με υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετική απόδοση, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και χιλιοστομετρικών κυμάτων. Ο κυματοδηγός έχει τυπικούς ορθογώνιους και διπλούς κυματοδηγούς, και μη τυπικοί κυματοδηγοί μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του χρήστη. Η διεπαφή ομοαξονικής σύνδεσης περιλαμβάνει N, TNC, SMA, SMP,SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και microstrip. Οι μετατροπείς κυματοδηγού σε ομοαξονικό χωρίζονται σε δύο τύπους: end Launch και right angle launch από τον προσανατολισμό της διεπαφής. Μεταξύ αυτών, ο τύπος RA launch μπορεί επίσης να χρησιμοποιηθεί ως δομή υψηλής ισχύος.
Προδιαγραφή του 1.85/BJ500-KF4:
| Όνομα Προϊόντος | WR19 Waveguide σε 1.85mm Coaxial Adapters-Right Angle Type |
| Αριθμός Μοντέλου | 1.85/BJ500-KF4 |
| Ομοαξονικός τύπος | 1.85mm |
| Μέγεθος Κυματοδηγού | WR19 (BJ500) |
| Στυλ Σώματος | Right Angle |
| Εύρος Συχνότητας | 39.2-59.6GHz |
| Αντίσταση SMA | 50 Ohm |
| VSWR | 1.4 |
Πλεονεκτήματα:
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κ.λπ., γεγονός που τους καθιστά ευρέως υιοθετημένους σε συσκευές μέτρησης μικροκυμάτων και χιλιοστομετρικών κυμάτων κ.λπ.

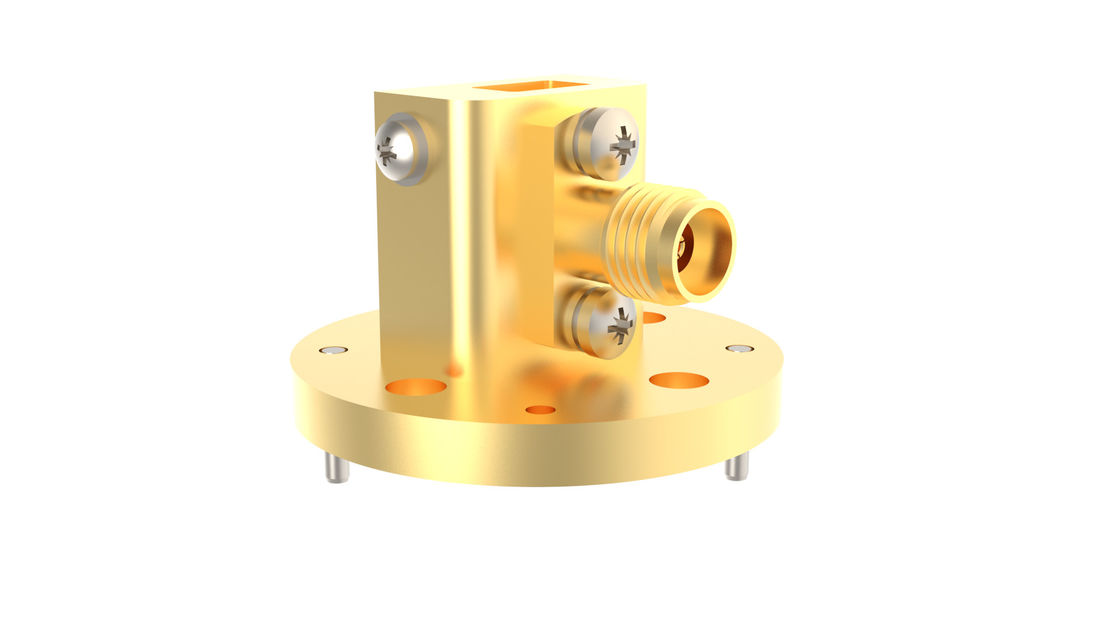

Σχέδιο περιγράμματος και εικόνες του WR19 BJ500 σε 1.85mm Female Waveguide σε Coax Adapter 1.85/BJ500-KF4:
Λίστα Waveguide σε 1.85mm Coaxial Adapters:
| Αριθμός Μοντέλου | Περιγραφή | Σημείωση |
| 1.85/BJ500-KF4 | WR19(BJ500) σε 1.85mm female right angle adapters | |
| 1.85/BJ500-KFE1 | WR19(BJ500) σε 1.85mm female end launch adapters | BJ500=WR19 |
| 1.85/BJ620-KF | WR15(BJ620) σε 1.85mm female right angle adapters | BJ620=WR15 |
| 1.85/BJ620-KFE | WR15(BJ620) σε 1.85mm female end launch adapters | |
| Custom Type | Προσαρμοσμένα μεγέθη είναι αποδεκτά |
Διασταυρούμενες αναφορές του προτύπου κυματοδηγού
| Κινεζικό Πρότυπο | Διεθνές Πρότυπο | Εύρος Συχνότητας (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 1.000 τύπους Waveguide σε Coaxial Adapters για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειες σας. Η διάσταση ODM είναι ευπρόσδεκτη.
