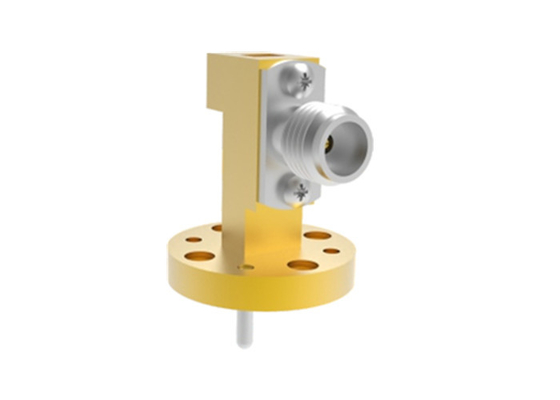

WR14 BJ620 έως 1.85mm Γυναικεία δεξιά γωνία κυματοδείκτης προς προσαρμογέα κοαξίας 49.8GHz~70GHz 1.85-BJ620-KF
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | WR14 Οδηγός κυμάτων σε κοαξιακούς προσαρμογείς | Υλικό: | Άλλες χημικές ουσίες |
|---|---|---|---|
| Πεδίο συχνότητας: | 490,8-70GHz | Συνδετήρας: | 1.85mm |
| Vswr: | 1.4 | Αντίσταση: | 50 Ωμ |
| Μέγεθος κυματοδηγού: | WR14,BJ620 | Στυλ σώματος: | Δικιά γωνία |
| Επισημαίνω: | 1.85mm Οδηγός κυμάτων σε προσαρμογέα κοκαξίου,WR14 BJ620 Διοδηγός κυμάτων σε προσαρμογέα ελκυσμού,49.8GHz~70GHz Οδηγός κυμάτων σε προσαρμογέα ελκυστήρα |
||
WR14 BJ620 έως 1.85mm Γυναικεία δεξιά γωνία κυματοδείκτης σε προσαρμογέα κοάξ 49,8GHz ~ 70GHz
Η συχνότηταΜε κινητήρα κινητήραΕπεξεργάζονται απόΗλεκτρονική Elite(ΕΛΤ) κάλυψη50,4 GHz-110 GHzΜε υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετικές επιδόσεις, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και χιλιοστών κυμάτων.τυποποιημένοι κυματοδηγοί ορθογώνιας και διπλής κλίσηςΗ κοαξιακή τελική διεπαφή σύνδεσης περιλαμβάνει:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και μικροστριπΟι προσαρμογείς κυματοειδήσεως προς κοαξιόν χωρίζονται σε δύο τύπους: εκτόξευση άκρου και εκτόξευση δεξιάς γωνίας από προσανατολισμό διεπαφής.δομή υψηλής ισχύος.
Προδιαγραφή1.85/BJ620-KF:
| Ονομασία του προϊόντος | WR14 Οδηγός κυμάτων σε 1.85mm Κοακσιακούς προσαρμογείς τύπου δεξιάς γωνίας |
| Αριθμός μοντέλου. | 1.85/BJ620-KF |
| Τύπος κοαξιού | 1.85mm |
| Μέγεθος κυματοδηγού | WR14 (BJ620) |
| Στυλ σώματος | Δικιά γωνία |
| Πεδίο συχνότητας | 490,8-70GHz |
| Αντίσταση SMA | 50 Ωμ |
| VSWR | 1.4 |
Πλεονεκτήματα
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κλπ., γεγονός που τους καθιστά ευρέως αποδεκτούς σε συσκευές μέτρησης μικροκυμάτων και χιλιοστών κυμάτων κλπ.
Σύνοψη και εικόνεςWR14 BJ620 έως 1,85 mm Γυναικεία κυματοειδή σε προσαρμογέα κοαξιού1.85/BJ620-KF:
ΚατάλογοςΟδηγός κύματος σε 1.85mm Κοαξιακούς προσαρμογείς:
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| 1.85/BJ500-KF4 | WR18 ((BJ500) σε 1,85 mm θηλυκό προσαρμογέα ορθογώνιας γωνίας | |
| 1.85/BJ500-KFE1 | WR18 ((BJ500) έως 1,85 mm θηλυκό άκρο εκτόξευσης προσαρμογείς | BJ500=WR18 |
| 1.85/BJ620-KF | WR14(BJ620) σε 1,85 mm θηλυκά προσαρμογείς ορθογώνιας γωνίας | BJ620=WR14 |
| 1.85/BJ620-KFE | WR14 ((BJ620) έως 1,85 mm θηλυκό άκρο εκτόξευσης προσαρμογείς | |
| Τύπος προσαρμοσμένος | Τα προσαρμοσμένα μεγέθη είναι αποδεκτά. |
Διασταυρούμενες αναφορές των προτύπων κυματοδηγίας
| Κινέζικα πρότυπα | Διεθνή πρότυπα | Περιοχή συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Σημείωση:
Έχουμε πάνω από 1.000 είδηΟδηγός κυμάτων για τα κοαξιακά προσαρμοστήριαγια επιλογή, αν δεν βρείτε τον προσαρμογέα που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.Η διάσταση ODM είναι ευπρόσδεκτη.
