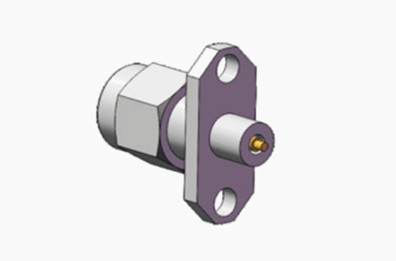

K2.92 Άνδρας από ανοξείδωτο χάλυβα Δύο τρύπες φλάντζας με μικροδέκτη επαφής

                 2.92mm Συνιστώμενα αρσενικά συνδετήρες μικροκυμάτων


Συνδετήρες κυμάτων χιλιοστών τύπου K (συνδέτες κυμάτων χιλιοστών τύπου 2,92 mm, SMK)Είναι ένας από τους πιο δημοφιλείς συνδετήρες κυμάτων μετρητών. Το ευρύ φάσμα συχνοτήτων είναι έως 40GHz. Μπορούν να συνδυαστούν με συνδετήρες SMA και 3.5mm.

Αυτές οι συνδέσεις τύπου Κ (2.92mm,SMK)Οι νέες συσκευές έχουν εναέρια διεπαφή, γεγονός που τις καθιστά μικρού μεγέθους, ελαφρού βάρους και πολύ αξιόπιστες στη σύνδεση, κλπ.

Οι υψηλής ακρίβειας ομοαξονικοί συνδετήρες 50 Ωμ με διεπαφή 2,92 mm (γυναίκα) έχουν σχεδιαστεί για ευπροσάρμοστες εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.Αυτοί οι ανώτεροι συνδετήρες βρίσκουν εκτεταμένη χρήση σε διάφορα περιβάλλοντα δοκιμών και μετρήσεων, από την κυτταρική στην δορυφορική επικοινωνία, εξασφαλίζοντας τη βέλτιστη αντιστοιχία του εξοπλισμού και τη διασύνδεση των καλωδίων.Οι συνδέσεις είναι σχεδιασμένες να αντέχουν συχνή χρήση.Ενσωματώνουν ένα διηλεκτρικό αέρα και ένα πλαστικό κεντρικό αγωγό υποστήριξης χαμηλής απώλειας για την ενίσχυση της απόδοσης.

Ειδικότητα:

Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.

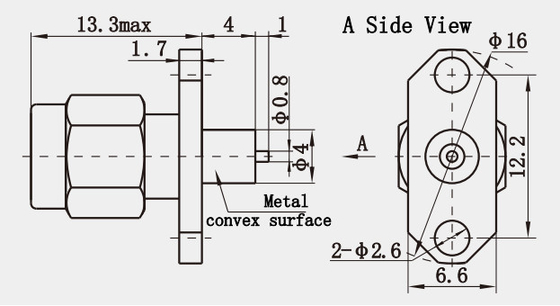

Σχέδιο σχεδίου ανδρικού ατσάλινου χάλυβα K2.92 Δύο τρύπες φλάντζας με μικροστοιχείο επαφής(μμ):


Χαρακτηριστικά:

1Διάμετρος εξωτερικού αγωγού: Οι συσχετιστές RF ομοαξονικών της σειράς K2.92 διαθέτουν διάμετρο εξωτερικού αγωγού 2,92 mm, καθιστώντας τους πιο συμπαγείς σε μέγεθος σε σύγκριση με πολλούς άλλους τύπους συνδέσεων.
Δραστηριώδης συχνότητα: Οι συνδέσεις αυτές λειτουργούν σε ένα εύρος συχνότητας από DC έως 40 GHz. Αυτό τις καθιστά ιδανικές για εφαρμογές υψηλής συχνότητας.
Ηλεκτρική απόδοση:

2. Σχέδιο συνεχών κυμάτων τάσης (VSWR): Στο εύρος συχνοτήτων DC έως 40 GHz, το μέγιστο VSWR της σειράς K2.92 είναι 1.15, που δείχνει εξαιρετικές ηλεκτρικές επιδόσεις.
Αντίσταση επαφής: Η αντίσταση επαφής του εσωτερικού αγωγού είναι μικρότερη από 3,0 mΩ και αυτή του εξωτερικού αγωγού είναι μικρότερη από 2,0 mΩ, εξασφαλίζοντας σταθερή και αξιόπιστη μετάδοση σήματος.

Εφαρμογή:

1Ασύρματες επικοινωνίες: Αυτές οι συνδέσεις χρησιμοποιούνται ευρέως σε συστήματα ασύρματης επικοινωνίας, συμπεριλαμβανομένων κυτταρικών δικτύων, δορυφορικών επικοινωνιών και εξοπλισμού Wi-Fi.Παρέχουν αξιόπιστες συνδέσεις για σήματα υψηλής συχνότητας σε αυτά τα κρίσιμα συστήματα.

2Εξοπλισμός δοκιμών και μετρήσεων: Οι συνδέσεις αυτές είναι κρίσιμες σε όργανα δοκιμών και μετρήσεων, όπως αναλυτές δικτύου, αναλυτές φάσματος και γεννήτριες σήματος.Προσφέρουν ακριβή συνδεσιμότητα για ακριβείς μετρήσεις και δοκιμές κυκλωμάτων και συστημάτων ραδιοσυχνοτήτων.

3. Ραδιοτηλεόραση και ροή: Στις εγκαταστάσεις ραδιοτηλεόρασης και ροής μέσων ενημέρωσης, K2.92 συνδέσεις υποστηρίζουν την υψηλής ποιότητας μετάδοση σήματος ήχου και βίντεο που απαιτείται για ζωντανές εκπομπές και παράδοση περιεχομένου.

Άλλοι 2,92 mm αρσενικός θηλυκός RF σύνδεσμος:
