K2.92mm Γυναικεία ατσάλινη φλάνσα 2 τρύπες RF κοαξιώδης σύνδεσμος με μικρο-στριπ
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Απομονωτής: | ΠΤΦΕ | Φύλο: | Γυναικεία |
|---|---|---|---|
| Ονομασία του προϊόντος: | 2.92mm, τύπου Κ, SMK | Κύρια χαρακτηριστικά: | 2 συνδετήρες επιτροπής φλαντζών τρυπών |
| Άρθρο: | Συνδέσεις κυμάτων χιλιοστών | ΠΑΡΑΡΤΗΣΗ: | Παθητικοποιημένος |
| Εφαρμογή: | Υπολογιστές/LAN | Υλικό: | Ατσάλι ατσάλι |
| Επισημαίνω: | Δύο τρύπες RF κοαξιώδης σύνδεσμος φλάντζης,Ραδιοαγωγός κοακσιακού συνδέσμου από ανοξείδωτο χάλυβα,Μικρο-στριπτικός ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος |
||

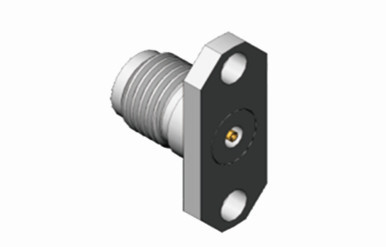

K2.92mm Γυναικεία ατσάλινη φλάνσα 2 τρύπες RF κοαξιώδης σύνδεσμος με μικρο-στριπ
Ο συνδετήρας τύπου Κ, επίσης γνωστός ως συνδετήρας τύπου 2.92, είναι μια ευρέως χρησιμοποιούμενη σειρά συνδετήρων χιλιοστών κυμάτων με εύρος συχνοτήτων έως και 40 GHz.Προϊόντα της σειράς 5 και διαθέτουν αεροδιασύνδεσηΗ σειρά αυτή προσφέρει πλεονεκτήματα όπως συμπαγές μέγεθος, ελαφρύ σχεδιασμό, λειτουργία υψηλής συχνότητας και αξιόπιστη συνδεσιμότητα.

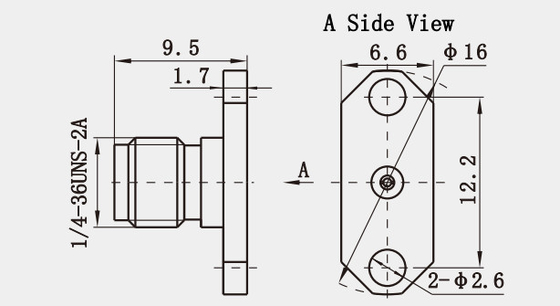

Σύνοψη Σχεδίαση του K2.92mm Δύο τρύπες Female Stainless Steel Flange RF Coaxial Connector με Micro-stripe: ((mm)
Ειδικότητα:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Αντίσταση | 50 Ω |
| Πεδίο συχνότητας | Συνεχής ρεύμα - 40 GHz |
| Κατηγορία τάσης | 250 VRMS (μέγιστη στάθμη της θάλασσας) |
| Ηλεκτρική ανθεκτική τάση | 750 VRMS (μέγιστη στάθμη της θάλασσας) |
| Σχέδιο τάσης σταθερού κύματος VSWR |
≤ 1,05 + 0,005f |
| Αντίσταση επαφής | Κεντρικός αγωγός ≤ 3,0 mΩ |
| Εξωτερικός αγωγός ≤ 2,0 mΩ | |
| Αντίσταση μόνωσης | ≥ 5000MΩ |
| Εσωτερικός αγωγός | Άντρας πλέκτης: Χαλκός, επιχρυσωμένο |
| Μικροσκοπικό, χρυσοκάλυψη | |
| Ανθεκτική επαφή | Βέκου, νικελωμένο |
| Σώμα / Κέλυφος / Σώμα | Κάλβουνο, επιχρυσωμένο Ατσάλι από ανοξείδωτο, παθητικό |
| Απομονωτής | ΠΕΙ |
| Σφραγίδα | Καουτσούκ σιλικόνης |
| Θερμοκρασία | -55°C ~ +125°C |
| Δυνατότητα | 500 κύκλοι |
| Στροφή | 00,79 ~ 1,13 Ν.μ. |
Άλλοι 2,92 mm αρσενικός θηλυκός RF σύνδεσμος
|
Αριθμός τμήματος
|
Περιγραφή
|
|
Κ-ΚΦΔ3
|
2.92mm Τύπος K Γυναικεία RF Κοαξιώδης Συνδέσμος
|
|
Κ-KFD42
|
Ατσάλι από ανοξείδωτο χάλυβα 2.92mm Τύπος K
|
|
Κ-KFD62G
|
2.92mm Τύπος K Γυναικεία RF Κοαξιώδης Συνδέσμος
|
|
K-JFD9G |
Ατσάλι από ανοξείδωτο χάλυβα 2.92mm Τύπος K αρσενικός RF κοαξιώδης σύνδεσμος
|
1.
2.
3.
4.
Χαρακτηριστικά:
- Διαρκές και Αξιόπιστο: Κατασκευασμένο από υψηλής ποιότητας ανοξείδωτο χάλυβα, ο συνδετήρας αυτός παρουσιάζει εξαιρετική μηχανική αντοχή και αντοχή στη διάβρωση.Αυτές οι ιδιότητες εξασφαλίζουν μακροχρόνια αντοχή και αξιόπιστη απόδοση ακόμη και σε σκληρές περιβαλλοντικές συνθήκες, η οποία είναι ζωτικής σημασίας και για τις δύο εφαρμογές εξωτερικής υποδομής επικοινωνίας.
- Χαμηλή απώλεια εισαγωγής και απώλεια επιστροφήςΗ σχεδίαση του συνδέσμου 2,92 mm ελαχιστοποιεί την απώλεια σήματος κατά τη μετάδοση, εξασφαλίζοντας αποτελεσματική μεταφορά σήματος με ελάχιστη εξασθένιση.Η χαμηλή απώλεια επιστροφής (απόκλιση απώλειας) ενισχύει περαιτέρω την αποτελεσματικότητα του συνδέσμου μειώνοντας τις αντανακλάσεις του σήματος, διατηρώντας έτσι την ακεραιότητα του σήματος σε μεγαλύτερες αποστάσεις.
- Συμβατότητα και εναλλακτικότητα: Ο διακόπτης 2,92 mm έχει σχεδιαστεί για να είναι συμβατός με άλλους διακόπτες βιομηχανικού προτύπου, όπως οι διακόπτες SMA και της σειράς 3.5, επιτρέποντας την απρόσκοπτη ενσωμάτωση σε υπάρχοντα συστήματα.Αυτή η εναλλακτικότητα απλοποιεί τις αναβαθμίσεις και τη συντήρηση του συστήματος, παρέχοντας παράλληλα ευελιξία στις επιλογές σχεδιασμού.
Εφαρμογή:
1Συστήματα επικοινωνίας:
Μεταφορά μικροκυμάτων: Χρησιμοποιείται για τη μετάδοση σημάτων υψηλής συχνότητας σε συστήματα επικοινωνίας μικροκυμάτων.
Σταθμοί βάσης: Ενσωματώνονται σε σειρές κεραίων για κυτταρικούς σταθμούς βάσης όπου τα σήματα υψηλής συχνότητας είναι κρίσιμα.
Πληροφορίες μέσω δορυφόρου: Είναι απαραίτητη για τη σύνδεση εξαρτημάτων σε δορυφορικούς πομπούς και συστήματα τροφοδοσίας.
2Αεροδιαστημική:
Συστήματα αερομηχανολογίας: κρίσιμα για τα συστήματα επικοινωνίας και πλοήγησης των αεροσκαφών.
Διαστημική εξερεύνηση: Εργάζεται σε συστήματα επικοινωνίας και μετάδοσης δεδομένων διαστημικών σκαφών.
3Βιομηχανική αυτοματοποίηση:
Δίκτυα αισθητήρων: σημαντικά για βιομηχανικά δίκτυα αισθητήρων που απαιτούν συνδέσεις υψηλής αξιοπιστίας.
Συστήματα ελέγχου: Χρησιμοποιούνται σε συστήματα ελέγχου για την αυτοματοποίηση της παραγωγής.
Σημείωση:
Έχουμε πάνω από 10.000 είδηΔιορθωτές ραδιοσυχνοτήτων,Εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλούμε επικοινωνήστε μαζί μας με τις λεπτομέρειες σαςΕίναι....
