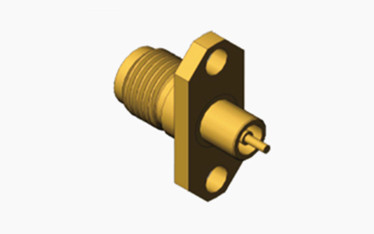

Χάλκινο K2.92mm Γυναικεία 2-τρύπα Φλάνζα RF Κοαξιώδης σύνδεσμος με μικρο-στριπ
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Τύπος: | 2.92mm, τύπου Κ, SMK | Κλειδιά: | 2 συνδετήρες επιτροπής φλαντζών τρυπών |
|---|---|---|---|
| Άρθρο: | Συνδέσεις κυμάτων χιλιοστών | ΠΑΡΑΡΤΗΣΗ: | Χρυσόπετρα |
| Εφαρμογή: | RF/Satcom | Απομονωτής: | ΠΤΦΕ |
| Ανθεκτικότητα: | 50 Ωμ | Φύλο: | Γυναικεία |
| Επισημαίνω: | K2.92mm Brass RF Coaxial Connector,Μικρο-στριπτικός ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος,Δύο τρύπες RF Coaxial Connector |
||
Χάλκινο K2.92mm Γυναικεία 2-τρύπα Φλάνζα RF Κοαξιώδης σύνδεσμος με μικρο-στριπ
Ο συνδετήρας τύπου Κ, επίσης γνωστός ως συνδετήρας τύπου 2.92, είναι μια δημοφιλής σειρά συνδετήρων χιλιοστών κυμάτων που μπορούν να λειτουργούν σε συχνότητες έως και 40 GHz.Διαθέτει εναέρια διεπαφή και είναι εναλλάξιμη με SMA και 3Η σειρά αυτή προσφέρει πλεονεκτήματα όπως συμπαγές μέγεθος, ελαφρύ σχεδιασμό, λειτουργία υψηλής συχνότητας και αξιόπιστη σύνδεση.
Ειδικότητα:
Σημείωση: Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Αντίσταση | 50Ω |
| Πεδίο συχνότητας | Συνεχής ρεύμα - 40 GHz |
| Κατηγορία τάσης | 250 VRMS (μέγιστη στάθμη της θάλασσας) |
| Ηλεκτρική ανθεκτική τάση | 750 VRMS (μέγιστη στάθμη της θάλασσας) |
| Σχέδιο τάσης σταθερού κύματος VSWR |
≤ 1,05 + 0,005f |
| Αντίσταση επαφής | Κεντρικός αγωγός ≤ 3,0 mΩ |
| Εξωτερικός αγωγός ≤ 2,0 mΩ | |
| Αντίσταση μόνωσης | ≥ 5000 MΩ |
| Εσωτερικός αγωγός | Άντρας πλέκτης: Χαλκός, επιχρυσωμένο |
| Μικροσκοπικό, χρυσοκάλυψη | |
| Ανθεκτική επαφή | Βέκου, νικελωμένο |
| Σώμα / Κέλυφος / Σώμα | Κάλβουνο, επιχρυσωμένο Ατσάλι από ανοξείδωτο, παθητικό |
| Απομονωτής | ΠΕΙ |
| Σφραγίδα | Καουτσούκ σιλικόνης |
| Θερμοκρασία | -55°C ~ +125°C |
| Δυνατότητα | 500 κύκλοι |
| Στροφή | 00,79 ~ 1,13 Ν.μ. |
Άλλοι 2,92 mm αρσενικός θηλυκός RF σύνδεσμος
|
Αριθμός τμήματος
|
Περιγραφή
|
|
Κ-KFD21
|
2.92mm Τύπος K Γυναικεία RF Κοαξιώδης Συνδέσμος
|
|
K-KFD87G
|
Ατσάλι από ανοξείδωτο χάλυβα 2.92mm Τύπος K
|
|
Κ-KFD42
|
2.92mm Τύπος K Γυναικεία RF Κοαξιώδης Συνδέσμος
|
|
Κ-JFD61G |
Ατσάλι από ανοξείδωτο χάλυβα 2.92mm Τύπος K αρσενικός RF κοαξιώδης σύνδεσμος
|
1.
2.
3.
4.
Χαρακτηριστικά:
- Πεδίο συχνότητας: Ο σύνδεσμος Brass τύπου K λειτουργεί σε συχνότητες έως και 40 GHz, καθιστώντας τον κατάλληλο για εφαρμογές χιλιοστών κυμάτων.Το ευρύ αυτό εύρος συχνοτήτων του επιτρέπει να χρησιμοποιείται σε διάφορα συστήματα επικοινωνίας υψηλής συχνότητας και τεχνολογίες ραντάρ..
- Υλικό: Κατασκευασμένα από υψηλής ποιότητας χαλκό, οι συνδέσεις αυτές προσφέρουν εξαιρετική μηχανική αντοχή και αντοχή.διασφάλιση μακροχρόνιας απόδοσης ακόμη και σε σκληρά περιβάλλοντα.
- Σχεδιασμός: Η συμπαγή και ελαφριά σχεδίαση του συνδέσμου τύπου Brass K καθιστά εύκολο το χειρισμό και την εγκατάσταση, ακόμη και σε περιορισμένους χώρους.Προϊόντα σειράς 5, παρέχοντας ευελιξία στον σχεδιασμό και την ενσωμάτωση του συστήματος.
- Απόδοση: Με χαμηλή απώλεια εισαγωγής και απώλεια επιστροφής, ο σύνδεσμος τύπου Brass K εξασφαλίζει αποτελεσματική μεταφορά σήματος με ελάχιστη εξασθένιση.Αυτό είναι κρίσιμο για τη διατήρηση της ακεραιότητας του σήματος σε μεγαλύτερες αποστάσεις και τη βελτίωση της συνολικής απόδοσης του συστήματος.
Εφαρμογή:
- Επικοινωνίες: Χρησιμοποιείται σε κεραίες σταθμών βάσης, συστήματα δορυφορικής επικοινωνίας και ραδιοσύνδεσης μικροκυμάτων για τη διασφάλιση αποτελεσματικής και σταθερής μετάδοσης σήματος.
- Συστήματα ραντάρ: Χρησιμοποιείται σε πολιτικά συστήματα ραντάρ για την ανίχνευση και παρακολούθηση αντικειμένων σε υψηλές συχνότητες.
- Δοκιμασία: Χρησιμοποιείται σε τηλεοπτικό και ραδιοφωνικό εξοπλισμό για τη μετάδοση σημάτων υψηλής συχνότητας σε μεγάλες αποστάσεις.
- Αεροδιαστημική: Ενσωματωμένο σε συστήματα αεροηλεκτρονικής για σκοπούς επικοινωνίας και πλοήγησης.
- Επιστημονική έρευνα: Χρησιμοποιείται σε εργαλεία εργαστηρίου και εξοπλισμό δοκιμών που απαιτούν ακριβείς μετρήσεις υψηλής συχνότητας.
