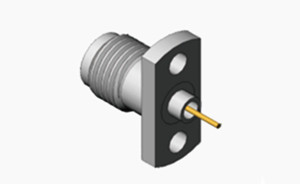

Συνδετήρες κυμάτων χιλιοστών τύπου K (συνδέτες κυμάτων χιλιοστών τύπου 2,92 mm, SMK)Είναι ένας από τους πιο δημοφιλείς συνδετήρες κυμάτων μετρητών. Το ευρύ φάσμα συχνοτήτων είναι έως 40GHz. Μπορούν να συνδυαστούν με συνδετήρες SMA και 3.5mm.

Αυτές οι συνδέσεις τύπου Κ (2.92mm,SMK)Οι νέες συσκευές έχουν εναέρια διεπαφή, γεγονός που τις καθιστά μικρού μεγέθους, ελαφριού βάρους και πολύ αξιόπιστες στη σύνδεση, κλπ.

Αυτοί οι σύνδεσμοι ομοαξονικών 50 Ωμ υψηλής ακρίβειας με γυναικεία διεπαφή 2,92 mm έχουν σχεδιαστεί για ευπροσάρμοστες εφαρμογές στις συχνότητες RF και μικροκυμάτων.Διακρίνονται σε πολλά περιβάλλοντα δοκιμών και μετρήσεων, που εκτείνεται από την κυτταρική έως την δορυφορική επικοινωνία, εξασφαλίζοντας βέλτιστο εξοπλισμό και καλωδιακή σύνδεση.Οι συνδέσεις είναι κατασκευασμένες για να αντέχουν επαναλαμβανόμενες συνδέσεις.Ενσωματώνουν ένα διάλεκτρο αέρα και χρησιμοποιούν πλαστικό κεντρικό αγωγό υποστήριξης χαμηλής απώλειας, βελτιώνοντας την απόδοσή τους και την αντοχή τους.

Ειδικότητα:

Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.

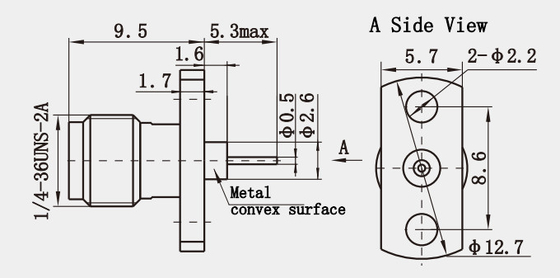

Σχέδιο σχεδίου της σειράς K2.92 γυναικεία 2-τρύπα φλάνζα από ανοξείδωτο χάλυβα RF κοακσιακό σύνδεσμο(μμ):

Χαρακτηριστικά:

1. Συμφωνία:
   • ΔιαθεσιμότηταΗ διασύνδεση με τους συνδετήρες SMA και 3,5 mm αυξάνει την ευελιξία και την ευκολία των πρακτικών εφαρμογών.όταν η αντίστοιχη σύνδεση είναι προσωρινά μη διαθέσιμη, εξαρτήματα όπως οι προσαρμογείς μπορούν να χρησιμοποιηθούν για τη διασύνδεση διαφορετικών σειρών συνδέσμων.
2. Άλλα χαρακτηριστικά:
   • Μέσο αέρα: η υιοθέτηση αέρα ως μέσου μεταφοράς αξιοποιεί τα πλεονεκτήματα των ατμοσφαιρικών γραμμών μεταφοράς, με αποτέλεσμα χαμηλό VSWR και χαμηλή απώλεια εισαγωγής.
   • Μεταλλικό δαχτυλίδι γείωσης: Μπορεί να πραγματοποιηθεί επαφή μέταλλου με μέταλλο 360°, γεγονός που βελτιώνει τις επιδόσεις γείωσης και τη σταθερότητα του συνδετήρα.
   • Προσαρμοστικότητα σε θερμοκρασία: μπορεί να λειτουργεί κανονικά σε θερμοκρασία περιβάλλοντος από -55°C έως +125°C, προσαρμοζόμενος σε διάφορα σκληρά περιβάλλοντα εργασίας.

Εφαρμογή:

1. Εξοπλισμός δοκιμών και μετρήσεων:
   • Αναλυτής δικτύουΗ μέτρηση των συστημάτων και των συστατικών ραδιοσυχνοτήτων χρησιμοποιείται για τη μέτρηση των χαρακτηριστικών της συχνότητας πλάτους, των χαρακτηριστικών της συχνότητας φάσης και άλλων παραμέτρων των σημαντικών οργάνων.Η συσκευή δοκιμής μπορεί να χρησιμοποιηθεί για τη σύνδεση της θύρας δοκιμής του αναλυτή δικτύου με τη συσκευή δοκιμής., τα χαρακτηριστικά υψηλής συχνότητας και τις καλές επιδόσεις αντιστοίχισης, ώστε να εξασφαλίζεται η ακρίβεια και η αξιοπιστία των αποτελεσμάτων των δοκιμών.Αξονικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας, η σύνδεση K2,92 mm μπορεί να παρέχει σταθερή σύνδεση ώστε να εξασφαλίζεται η μετάδοση του σήματος δοκιμής χωρίς παρεμβολές.
   • Αναλυτές φάσματος: Οι αναλυτές φάσματος χρησιμοποιούνται για την ανάλυση των συστατικών συχνότητας και της κατανομής ισχύος των σημάτων.Το σύνδεσμο 92 mm μπορεί να εισάγει το σήμα που θα δοκιμαστεί στον αναλυτή φάσματος για να βοηθήσει τους μηχανικούς να αναλύσουν και να διαγνώσουν προβλήματα με το σήμαΓια παράδειγμα, κατά τη διάρκεια της αποδιορθώσεως και συντήρησης του εξοπλισμού ασύρματης επικοινωνίας, ο συνδυασμός ενός αναλυτή φάσματος και ενός K2.Το εύρος του φάσματος των σημάτων που εκπέμπονται από τον εξοπλισμό είναι σύμφωνο με το πρότυπο., και εάν υπάρχουν προβλήματα όπως παρεμβολές σήματος.
   • Μετρητής ισχύος: Ο μετρητής ισχύος χρησιμοποιείται για τη μέτρηση του επιπέδου ισχύος των σημάτων ραδιοσυχνοτήτων. ο συνδετήρας K2.92 mm μπορεί να χρησιμοποιηθεί για τη σύνδεση του μετρητή ισχύος και της μετρούμενης πηγής σήματος,και τα χαρακτηριστικά της χαμηλής απώλειας εισαγωγής μπορούν να εξασφαλίσουν την ακρίβεια των αποτελεσμάτων της μέτρησηςΣτην δοκιμή ενισχυτών ισχύος ραδιοσυχνοτήτων, πομμάτων και άλλων εξοπλισμού, η χρήση συνδέσμων K2.92 mm μπορεί να μετρήσει με ακρίβεια την ισχύ εξόδου και να αξιολογήσει τις επιδόσεις του εξοπλισμού.

Άλλοι 2,92 mm αρσενικός θηλυκός RF σύνδεσμος:
