Κ2.92 Ραδιοσυχνός κοαξιώδης σύνδεσμος από ανοξείδωτο χάλυβα με γυναικεία φλέβα με μικροστοιχεία για επικοινωνία

                  Κ2.92 Ραδιοσυχνός κοαξιώδης σύνδεσμος από ανοξείδωτο χάλυβα με γυναικεία φλέβα με μικροστοιχεία για επικοινωνία

Συνδετήρες κυμάτων χιλιοστών τύπου K (συνδέτες κυμάτων χιλιοστών τύπου 2,92 mm, SMK)Είναι ένας από τους πιο δημοφιλείς συνδετήρες κυμάτων μετρητών. Το ευρύ φάσμα συχνοτήτων είναι έως 40GHz. Μπορούν να συνδυαστούν με συνδετήρες SMA και 3.5mm.

Αυτές οι συνδέσεις τύπου Κ (2.92mm,SMK)Οι νέες συσκευές έχουν εναέρια διεπαφή, γεγονός που τις καθιστά μικρού μεγέθους, ελαφριού βάρους και πολύ αξιόπιστες στη σύνδεση, κλπ.

Οι συγκεφαλιακοί συνδετήρες υψηλής ακρίβειας 50 Ωμ με γυναικεία διεπαφή 2,92 mm έχουν σχεδιαστεί για χρήση γενικής χρήσης σε εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.Αυτοί οι σύνδεσμοι υψηλών επιδόσεων χρησιμοποιούνται σε ένα ευρύ φάσμα σεναρίων δοκιμών και μετρήσεων, από τις κυτταρικές επικοινωνίες έως τις δορυφορικές επικοινωνίες, εξασφαλίζοντας την ορθή αντιστοιχία του εξοπλισμού και των ενδιάμεσων συνδέσεων καλωδίων.Οι συνδέσεις είναι κατασκευασμένες για να αντέχουν σε επαναλαμβανόμενη χρήση.Περιλαμβάνουν ένα διάλεκτρο αέρα με πλαστικό κεντρικό αγωγό υποστήριξης χαμηλής απώλειας.

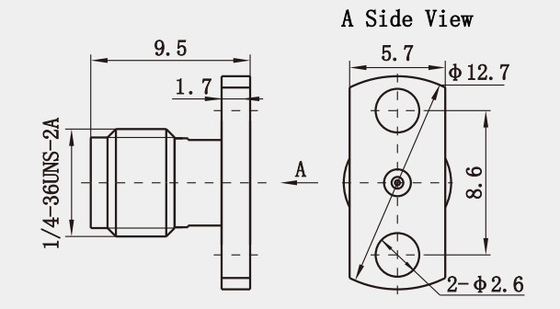

Σχέδιο σχεδιασμού του συσσωρευτικού συσσωρευτή RF από ανοξείδωτο χάλυβα K2.92 με μικροστοιχεία για επικοινωνία(μμ):

ΠροδιαγραφήΚ2.92 Ραδιοσυχνός κοαξιώδης σύνδεσμος από ανοξείδωτο χάλυβα με γυναικεία φλέβα με μικροστοιχεία για επικοινωνία(mm):

Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.

Χαρακτηριστικά:

1. Ηλεκτρική απόδοση:
   • Χαρακτηριστική αντίσταση: 50Ω, η οποία είναι μια κοινή τυποποιημένη αντίσταση για τις ομοαξονικές συνδέσεις ραδιοσυχνοτήτων και μπορεί να εξασφαλίσει τη σταθερότητα και την αντιστοίχιση των σημάτων στη διαδικασία μετάδοσης.
   • Συμφωνία:
     • ΔιαθεσιμότηταΗ διασύνδεση με τους συνδετήρες SMA και 3,5 mm αυξάνει την ευελιξία και την ευκολία των πρακτικών εφαρμογών.όταν η αντίστοιχη σύνδεση είναι προσωρινά μη διαθέσιμη, εξαρτήματα όπως οι προσαρμογείς μπορούν να χρησιμοποιηθούν για τη διασύνδεση διαφορετικών σειρών συνδέσμων.
   • Άλλα χαρακτηριστικά:
     • Μέσο αέρα: η υιοθέτηση αέρα ως μέσου μεταφοράς αξιοποιεί τα πλεονεκτήματα των ατμοσφαιρικών γραμμών μεταφοράς, με αποτέλεσμα χαμηλό VSWR και χαμηλή απώλεια εισαγωγής.
     • Μεταλλικό δαχτυλίδι γείωσης: Μπορεί να πραγματοποιηθεί επαφή μέταλλου με μέταλλο 360°, γεγονός που βελτιώνει τις επιδόσεις γείωσης και τη σταθερότητα του συνδετήρα.
     • Προσαρμοστικότητα σε θερμοκρασία: μπορεί να λειτουργεί κανονικά σε θερμοκρασία περιβάλλοντος από -55°C έως +125°C, προσαρμοζόμενος σε διάφορα σκληρά περιβάλλοντα εργασίας.

Εφαρμογή:

1. Σύστημα κεραίας:
   • Αντίθετα, οι εν λόγω συσκευές μπορούν να χρησιμοποιηθούν για την παρακολούθηση ή την ανίχνευση δεδομένων.: Η δορυφορική κεραία λήψης χρειάζεται να λαμβάνει αδύναμα σήματα από το διάστημα, οι απαιτήσεις του συνδέσμου είναι υψηλότερες.μπορεί να εξασφαλίσει την αξιόπιστη σύνδεση της κεραίας λήψης δορυφόρου και του back-end εξοπλισμού, μειώνει την απώλεια μετάδοσης σήματος, βελτιώνει την ποιότητα του λαμβανόμενου σήματος.
   • Άντενα ραντάρ: Η κεραία στο σύστημα ραντάρ πρέπει να μεταδίδει σήματα υψηλής συχνότητας και υψηλής ισχύος και ο συνδετήρας K2.92mm μπορεί να ανταποκριθεί στις υψηλές απαιτήσεις της κεραίας ραντάρ στον συνδετήρα.Μπορεί να χρησιμοποιηθεί για τη σύνδεση μεταξύ της κεραίας ραντάρ και του εξοπλισμού επεξεργασίας σήματος για να εξασφαλιστεί η σταθερή μετάδοση των σημάτων ραντάρ, και έχει καλή αντοχή και ικανότητα κατά των παρεμβολών σε περίπλοκα περιβάλλοντα.
   • Άντενα μικροκυμάτων: στον τομέα της επικοινωνίας μικροκυμάτων και της τηλεπισκόπησης μικροκυμάτων, η κεραία μικροκυμάτων είναι ένας από τους βασικούς εξοπλισμούς.συσκευές σύνδεσης κεραίας και RF front-end, και τα χαρακτηριστικά υψηλής συχνότητας και η απόδοσή του με χαμηλή απώλεια μπορούν να ικανοποιήσουν την ζήτηση μετάδοσης σήματος μικροκυμάτων και να εξασφαλίσουν την απόδοση του συστήματος κεραίας.

Άλλοι 2,92 mm αρσενικός θηλυκός RF σύνδεσμος:
