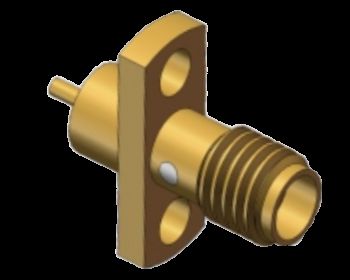

50 Ohm SSMA / Mini SMA Θηλυκός Σύνδεσμος RF Ομοαξονικού Καλωδίου Φλάντζας Έως 18GHz
|
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Σύνδεσμος SSMA RF | Μοντέλο: | Εφαρμογή της SSMA-KFD2 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 0,3MHz-18GHz | Αντίσταση: | 50Ω |
| Ονομαστική τάση: | 250V | DWV: | 750V |
| Αντίσταση μόνωσης: | ≥5000MΩ | Κεντρικός Μαέστρος: | Κράμα χαλκού, επίχρυσο |
| Εξωτερικός Αγωγός: | Κράμα χαλκού, επίχρυσο | Μέθοδος τοποθέτησης: | Βάση φλάντζας 2 οπών |
| Μονωτήρες: | PTFE | Δείγματα: | Σε απόθεμα, Διαθέσιμο |
| Επισημαίνω: | 50 Ohm SSMA Σύνδεσμος RF,Mini SMA Θηλυκός Σύνδεσμος RF,SSMA Σύνδεσμος RF Ομοαξονικού Καλωδίου |
||
Σύνδεσμος φλέβας SSMA / Mini SMA RF Coax Microstrip μέχρι 18GHz
Προδιαγραφές προϊόντος
| Ειδικότητα | Αξία |
|---|---|
| Ονομασία του προϊόντος | Σύνδεσμος RF SSMA Σύνδεσμος μικροσκοπικής ταινίας θηλυκού φύλου |
| Σχήμα | Εφαρμογή της SSMA-KFD2 |
| Πεδίο συχνότητας | 00,3 MHz-18 GHz |
| Αντίσταση | 50Ω |
| Διορισμένη τάση | 250v |
| DWV | 750V |
| Αντίσταση μόνωσης | ≥ 5000MΩ |
| Κεντρικός διευθυντής | Σύνθετο χαλκού, επιχρυσωμένο |
| Εξωτερικός αγωγός | Σύνθετο χαλκού, επιχρυσωμένο |
| Μέθοδος επιπέδου | 2 Βάση φλάντζας τρύπας |
| Εξαρτήματα | ΠΤΦΕ |
| Δείγματα | Σε αποθέματα, διαθέσιμα |
Επισκόπηση του προϊόντος
Οι SSMA RF Connector είναι συμπαγείς εκδόσεις του προτύπου διεπαφής SMA, περίπου 70% του μεγέθους των παραδοσιακών συνδέσμων SMA.
- Σύνθετο μέγεθος με δυνατότητα ευρείας ζώνης συχνοτήτων
- Ανώτερες μηχανικές και ηλεκτρικές επιδόσεις
- Υψηλή αξιοπιστία σε απαιτητικές εφαρμογές
- Συμπίεση με νήματα (10-36UNF-2)
- Χαρακτηριστική αντίσταση 50Ω
- Δραστηριότητα συχνότητας έως 30GHz
Ιδανικός για τη μετάδοση σήματος μικροκυμάτων υψηλής ακρίβειας, ο σύνδεσμος SSMA RF χρησιμοποιείται ευρέως στις επικοινωνίες μικροκυμάτων, στους εξοπλισμούς μέτρησης, στην αεροδιαστημική, το ραντάρ και τα ηλεκτρονικά πεδία.
Έχουμε τις δομές όπως συνδετήρες καλωδίων, συνδετήρες καλωδίων συγκόλλησης, συνδετήρες καλωδίων συμπίεσης, συνδετήρες φλάντζας 2 οπών, συνδετήρες φλάντζας 4 οπών,Συνεργαστές συγκόλλησης PCB με 4 πόδια μέσα από τρύπα, συνδέσμους διαφράγματος, σε σειρά προσαρμογών SSMA, μεταξύ προσαρμογών σειράς SSMA.
Διαστάσεις διεπαφής
Δύο διαστάσεις τοποθέτησης φλάντζας τρύπας: SSMA-KFD2
Διάμετρος περιγράμματος 2 οπών φλάντζης επιφάνειας SSMA RF Connector Copper Alloy Female (Μονάδα: mm)
Διαθέσιμες παραλλαγές
Προσφέρουμε παρόμοια μοντέλα με:
- Κουτί από κράμα χαλκού ή από ανοξείδωτο χάλυβα
- Διαφορετικά συνολικά μήκη
- Διαφορετικά μήκη επιφάνειας μονόκλισης/μεταλλικής κυψέλας
- Διαφορετικά μήκη και διαμέτρους καρφίτσες (0,88mm, 0,6mm, 0,5mm, 0,3mm, κλπ.)
Για κάθε μοντέλο στον κατάλογο μας, μερικά έχουμε σε αποθεματικό, μερικά δεν υπάρχουν σε αποθεματικό.Αλλά οι περισσότεροι από αυτούς μπορούμε να κανονίσουμε την παραγωγή το συντομότερο δυνατόν..
Εφαρμογές
Η Xi'an Elite Electronic είναι ένας κορυφαίος κατασκευαστής συστηματικών λύσεων διασύνδεσης που εξυπηρετούν:
- Συστήματα αεροδιαστημικού και αεροπορικού τομέα
- Εξοπλισμός πλοήγησης και ραντάρ
- Συστήματα επικοινωνίας
- Μηχανές μέτρησης
- Εφαρμογές ηλεκτρονικών
Τα υψηλής ποιότητας προϊόντα μας χρησιμοποιούν τα καλύτερα υλικά και αυστηρές διαδικασίες για να εξασφαλίσουν αντοχή και αξιοπιστία σε σκληρά περιβάλλοντα.
Συσκευή και αποστολή
Συσκευή:Κάθε SSMA RF Connector φλέβας τοποθεσίας συσκευάζεται προσεκτικά σε προστατευτικά κουτιά για να εξασφαλιστεί η ασφαλή διαμετακόμιση.
Ναυτιλία:Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών με αριθμούς παρακολούθησης που παρέχονται για όλες τις αποστολές για να εξασφαλίσουμε την ταχεία και ασφαλή παράδοση.
