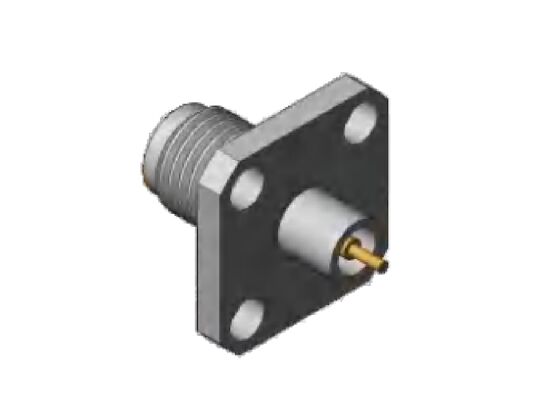

2.92mm RF Connector K Type Jack Τέσσερις τρύπες 12.7mm 0.5 ίντσες Στρογγυλομέγεθος φλάντζης και διάμετρος πιν 1.3mm, 0.8mm, 0.7mm
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | 2.92mm RF σύνδεσμος | Μοντέλο: | K-KFD60G |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 0.04Hz-40GHz | Αντίσταση: | 50 ohm |
| DWV: | 750V | Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο |
| Εξωτερικός Αγωγός: | Ατσάλι από ανοξείδωτο χάλυβα, παθητικοποίηση | Μέγεθος φλάντζας: | Τετράγωνη φλάντζα 0,5 ιντσών |
| Διάμετρος καρφίτσας: | Διάμετρος 1,3mm, 0,8mm, 0,7mm | Μέθοδος τοποθέτησης: | Στήριγμα φλάντζας 4 οπών |
| Μονωτήρες: | PEI /PTFE | ||
| Επισημαίνω: | 2.92mm RF συνδετήρα τετραγωνική φλέβα,Δικτυακή πρίζα ραδιοσυχνοτήτων τύπου K τετρατρυπή,2.92mm RF συνδετήρα 12.7mm φλέγγι |
||
Περιγραφή του προϊόντος:
Συνδετήρας κυμάτων mm τύπου K (2.92mm)
2Συνδετήρες κύματος.92mm, επίσης γνωστοί ως συνδετήρας τύπου K, ο συνδετήρας τύπου K είναι ένας ευρέως χρησιμοποιούμενος συνδετήρας χιλιοστών κυμάτων με μέγιστη συχνότητα λειτουργίας έως 40 GHz. 2.Συνδέσεις 92 χιλιοστών. Έχουμε συνδέσεις καλωδίων., συνδετήρες φλάντζας, συνδετήρες διαφράγματος.Διαθέτοντας μια διηλεκτρική ατμοσφαιρική διεπαφή, είναι πλήρως εναλλάξιμη και συμβατή με τη σειρά SMA και τις συνδέσεις 3,5 mm, προσφέροντας βασικά οφέλη, όπως το συμπαγές μέγεθος, το ελαφρύ σχεδιασμό,υψηλή συχνότητα λειτουργίας, και σταθερή, αξιόπιστη σύνδεση.
Για τις εφαρμογές συνδέσμων υψηλής συχνότητας SMA RF, παρέχουμε εναλλακτικές λύσεις όπως συνδέσμους 3,5 mm και συνδέσμους 2,92 mm.Οι συνδετήρες / προσαρμογείς 3.5mm/2.92mm mmWave μας μοιράζονται τις ίδιες διαστάσεις νήματος 1/4-36 UNS με τους συνδετήρες / προσαρμογείς SMA, εξασφαλίζοντας πλήρη συμβατότητα και εναλλακτικότητα.Ο συνδετήρας 3,5 mm υποστηρίζει συχνότητες έως 35 GHz, ενώ ο συνδετήρας 2,92 mm μπορεί να λειτουργεί σε συχνότητες έως 40 GHz.
2.92mm RF συνδέσεις (τύπος K)Διάσταση διεπαφής:
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | 00,04GHz ~ 40GHz | |
| Διορισμένη τάση | 250V | |
| Δηλεκτρικά Αντίσταση τάσης | 750V | |
| Αντίσταση μόνωσης | ≥ 5000 MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 2,0mΩ |
| Κεντρικός οδηγός | ≤ 3,0mΩ | |
| VSWR | ≤1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Άλλα είδη, από χαλκό |
| Γυναικεία | Βεριλλίου, χρυσαφένιο | |
| Ελαστική επαφή | Χάλκινο βηρύλιο | Χρυσόπετρα |
| Σκουπίδια και άλλα μεταλλικά μέρη | Κάλκυρα, από ανοξείδωτο χάλυβα | Χρυσόπετρα ή παθητικοποίηση |
| Εξαρτήματα | Συσσωρεύσεις γυαλιού / PTFE / PEI | |
| Θερμοκρασία | -55°C ~ +125°C | |
Διάσταση του σχεδίουΔοκιμαστική συσκευή για την προετοιμασία και την εκτέλεση των εργασιών
| Μέγεθος φλάντζης | 12.7mm * 12.7mm |
| Διαστήματα τρύπας φλάντζης | 8.6mm |
| Διάμετρος καρφίτσας | 0.7mm |
Διάσταση του σχεδίου4 τρύπες Φλάντζες από ανοξείδωτο χάλυβα 2.92mm Σύνδεσμοι κυμάτων Γυναίκα: K-KFD62G (Μονάδα: mm)
| Μέγεθος φλάντζης | 12.7mm * 12.7mm |
| Διαστήματα τρύπας φλάντζης | 8.6mm |
| Διάμετρος καρφίτσας | 0.8mm |
| Μέγεθος φλάντζης | 12.7mm * 12.7mm |
| Διαστήματα τρύπας φλάντζης | 8.6mm |
| Διάμετρος καρφίτσας | 1.3mm |
Περισσότερες συνδέσεις 2,92mm,Παρακαλώ μην διστάσετε να επικοινωνήσετε μαζί μας για τον κατάλογο προϊόντων |Διαθέσιμες προσαρμοσμένες λύσεις
Εφαρμογές:
Η Xi'an Elite Electronics είναι έναΗγετικός κατασκευαστής συστηματικών λύσεων διασύνδεσηςπου εξυπηρετούν κυρίως την αεροδιαστημική βιομηχανία, την αεροπορία, την πλοήγηση, το ραντάρ, τις επικοινωνίες, τη μέτρηση,ΗλεκτρονικάΧώρους. Τα υψηλής ποιότητας προϊόντα μας χρησιμοποιούν τα καλύτερα υλικά και αυστηρές διαδικασίες για να εξασφαλίσουν την αντοχή και την αξιοπιστία σε σκληρό περιβάλλον.
Συσκευή και αποστολή
Συσκευή:
Ο ατσάλινος 4 τρύπες φλάντζης 2.92mm RF σύνδεσμος είναι προσεκτικά συσκευασμένος σε χαρτοκιβώτιο για να εξασφαλιστεί η προστασία του κατά τη διάρκεια της μεταφοράς.
Ναυτιλία:
Αποστέλλουμε τον ατσάλινο 4 τρύπες φλάντζο 2.92mm RF συνδετήρα χρησιμοποιώντας μια αξιόπιστη υπηρεσία ταχυμεταφορών για να εξασφαλίσουμε την ασφαλή και ταχεία παράδοση στους πελάτες μας.μετά την αποστολή.
