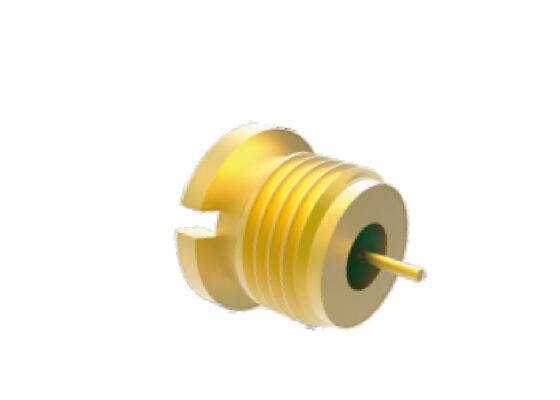

50Ω 40 GHz Ερμητικά σφραγισμένο SMP αρσενικό βύσμα σύνδεσης διαφράγματος Aerospace RF σύνδεσμοι με χαμηλή απώλεια εισαγωγής
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | SMP Bulkhead Aerospace RF Connectors | Μοντέλο: | SMP(M)-JYD14G |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 00,3 MHz-40 GHz | Αντίσταση: | 50Ω |
| DWV: | 500V | Αντίσταση μόνωσης: | ≥5000MΩ |
| Κεντρικός Μαέστρος: | ≤6mΩ; Κράμα Kovar, επίχρυσο | Εξωτερικός Αγωγός: | ≤3mΩ; Κράμα Kovar, επίχρυσο |
| Ποσοστό διαρροής: | < 1,01325 X 10-3 Pa·cm3/s | Μονωτήρες: | Ποτήρι |
| VSWR: | ≤ 1.35 | Απώλεια εισαγωγής: | ≤0,4dB |
| Θερμοκρασία: | -55°C ~125°C | Αντοχή: | 500 Κύκλοι |
| Επισημαίνω: | 50Ω 40GHz SMP αρσενικός σύνδεσμος πρίζας,ερμητικά σφραγισμένο αεροδιαστημικό ραδιοφωνικό σύνδεσμο,σύνδεσμος διαφράγματος χαμηλής απώλειας εισαγωγής |
||
Συνδετήρας SMP αρσενικού τύπου bulkhead 50Ω 40GHz για αεροδιαστημικές εφαρμογές RF με χαμηλή απώλεια εισαγωγής
Η σειρά SMP είναι ένας μικροσκοπικός ομοαξονικός συνδετήρας RF τύπου push-on. Διαθέτει συμπαγές μέγεθος, χαμηλό βάρος και ευρύ εύρος συχνοτήτων λειτουργίας, με μέγιστη συχνότητα λειτουργίας έως 40 GHz.Ο αρσενικός συνδετήρας SMP διαθέτει τρεις τύπους διεπαφής: πλήρης ασφάλιση, περιορισμένη ασφάλιση και λείο άνοιγμα.Υποστηρίζει διασύνδεση blind-mate και επιτρέπει τόσο αξονική όσο και ακτινική πλευστότητα της δομής σύνδεσης. Ως ένας από τους πιο ευρέως χρησιμοποιούμενους ομοαξονικούς συνδετήρες RF, είναι κατάλληλος για μετάδοση σήματος RF και μικροκυμάτων, καθώς και για σενάρια αρθρωτής πυκνής εγκατάστασης. Εφαρμόζεται εκτενώς σε οχήματα, πλοία και δορυφόρουςεφαρμογές.
Χαρακτηριστικά Σχεδιασμού SMP για Αεροδιαστημικούς Συνδετήρες RF
- Συμπαγής σχεδιασμός
- Λειτουργία εύρους συχνοτήτων έως 40GHz
- Στιβαρή κατασκευή για αξιοπιστία, Βιδωτός συνδετήρας bulkhead M5x0.5-6g
- Διαθέσιμος σε πολλαπλές διαμορφώσεις: ευθεία, ορθή γωνία, bulkhead, PCB και επιλογές στήριξης φλάντζας
- Χαμηλό VSWR & απώλεια εισαγωγής
Διεπαφή Αεροδιαστημικών Συνδετήρων RF SMP
Ερμητικά Σφραγισμένος Αρσενικός Συνδετήρας Bulkhead SMP Μοντέλο No.: SMP(M)-JYD14G
Παρόμοιος Τύπος: Ερμητικά Σφραγισμένος Αρσενικός Συνδετήρας Bulkhead SMP SMP(M)-JJD150
Σημείωση: Ελέγξτε τον κατάλογό μας για περισσότερα παρόμοια μοντέλα ανάλογα με την εφαρμογή σας.
Εφαρμογές
Η Xi'an Elite Electronics ειδικεύεται σε συστηματικές λύσεις διασύνδεσης για απαιτητικές βιομηχανίες, όπως:
- Αεροδιαστημικά και αεροπορικά συστήματα
- Εξοπλισμός πλοήγησης και ραντάρ
- Συστήματα επικοινωνιών
- Όργανα μέτρησης
- Ηλεκτρονικές εφαρμογές
Συσκευασία & Αποστολή
Κάθε συνδετήρας SMP για αεροδιαστημικούς συνδετήρες RF συσκευάζεται προσεκτικά για να διασφαλιστεί η προστασία κατά τη μεταφορά:
Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών για άμεση παράδοση, παρέχοντας στους πελάτες πληροφορίες παρακολούθησης κατά την αποστολή.
Για πρόσθετες πληροφορίες για παρόμοια μοντέλα προϊόντων, ελέγξτε τον κατάλογό μας ή επικοινωνήστε με την ομάδα πωλήσεών μας στο:
