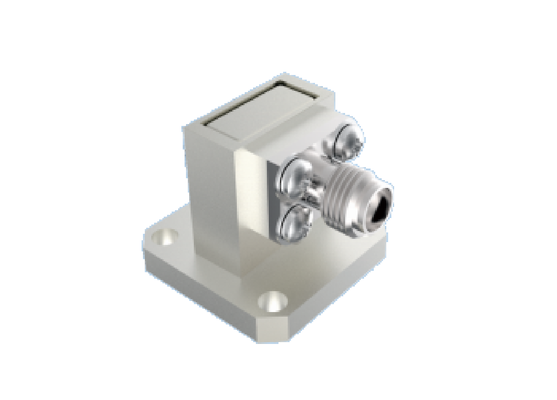

WR28 BJ320 Ορθής γωνίας κυματοδηγός σε ομοαξονικό προσαρμογέα τύπου K 2,92 mm 26,4 GHz-38 GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Προσαρμογέας WR28 σε 2,92 mm | Μοντέλο: | BTZH-P1J-3 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 26,4GHz~38GHz | Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο |
| Εξωτερικός Αγωγός: | Κράμα αλουμινίου, αγώγιμη οξείδωση χρώματος της φύσης | Δομή: | Τέλος εκτόξευσης |
| Ομοαξονική θύρα: | Τύπος Κ 2,92mm | Θύρα κυματοδηγού: | BJ320 / WR28 |
| Μέθοδος τοποθέτησης: | Στήριγμα φλάντζας 4 οπών | VSWR: | ≤1,25 |
| Απώλεια εισαγωγής: | ≤ 0,25dB | Βάρος: | ≤16 γρ |
| Επισημαίνω: | WR28 προσαρμογός κυματοδηγού ευθείας γωνίας,2.92 χιλιοστόμετρος Κ συνδετήρας ομοαξονικού τύπου,Ka ζώνη αεροδιαστημικής μετάβασης RF |
||
Περιγραφή του προϊόντος:
Οδηγός κύματος προς τύπου Κ (2.92mm) mmWave
Η Elite Electronics παράγει κυματοδηγό αεροδιαστημικού επιπέδου σε ομοαξονικό προσαρμογέα, διαθέσιμο σε δύο τύπους δομής: Τελική εκτόξευση και τύπος ορθής γωνίας.Οι ορθογώνιες θύρες κυματοδηγού περιλαμβάνουν: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) Η ομοαξονική κάλυψη διεπαφής SMAΚάθε θύρα κυματοδηγού υποστηρίζει το πλήρες εύρος ζώνης του κυματοδηγού.Με μικρές διαστάσεις, εξαιρετικές ηλεκτρικές επιδόσεις με καλή συνέπεια και ελαφρύ βάρος (≤ 20 g), τα προϊόντα αυτά χρησιμοποιούνται ευρέως σε διάφορους τύπους διαστημικών σκάφους.
2Συνδετήρες κύματος.92mm, επίσης γνωστοί ως συνδετήρας τύπου K, ο συνδετήρας τύπου K είναι ένας ευρέως χρησιμοποιούμενος συνδετήρας χιλιοστών κυμάτων με μέγιστη συχνότητα λειτουργίας έως 40 GHz. 2.Συνδέσεις 92 χιλιοστών. Έχουμε συνδέσεις καλωδίων.Διαθέτει αέρας διηλεκτρική διεπαφή, είναι πλήρως εναλλάξιμη και συμβατή με τη σειρά SMA και 3,5mm συνδέσεις,προσφέρει βασικά οφέλη, συμπεριλαμβανομένου του συμπαγούς μεγέθους, ελαφρύ σχεδιασμό, υψηλή συχνότητα λειτουργίας και σταθερή, αξιόπιστη συνδεσιμότητα.
Διάσταση του σχεδίουαπό συνδέσμους τύπου WR28 με καθοδήγηση κυμάτων σε συνδέσμους τύπου K:
Αριθμός μοντέλου:BTZH-P1J-3
Περισσότεροι συνδετήρες κυματοειδούς,Παρακαλώ μην διστάσετε να επικοινωνήσετε μαζί μας για τον κατάλογο προϊόντων. |Διαθέσιμες προσαρμοσμένες λύσεις
Εφαρμογές:
Η Xi'an Elite Electronics είναι ένα Ηγετικός κατασκευαστής συστηματικών λύσεων διασύνδεσηςπου εξυπηρετούν κυρίως την αεροδιαστημική βιομηχανία, την αεροπορία, την πλοήγηση, το ραντάρ, τις επικοινωνίες, τη μέτρηση,ΗλεκτρονικάΧώρους. Τα υψηλής ποιότητας προϊόντα μας χρησιμοποιούν τα καλύτερα υλικά και αυστηρές διαδικασίες για να εξασφαλίσουν την αντοχή και την αξιοπιστία σε σκληρό περιβάλλον.
Συσκευή και αποστολή
Συσκευή:
Ηκυματοδηγός WR 28 σε ομοάξιο τύπου K 2,92 mmΣυνδετήρεςσυσκευάζεται προσεκτικά σε χαρτοκιβώτιο για να εξασφαλίζεται η προστασία του κατά τη διαμετακόμιση.
Ναυτιλία:
Θα στείλουμε το τοκύμα-οδηγός WR28 σε ομοάξιο τύπου K 2,92 mmΣυνδετήρεςΧρησιμοποιώντας μια αξιόπιστη υπηρεσία ταχυμεταφορών για να διασφαλίσουμε την ασφαλή και ταχεία παράδοση στους πελάτες μας.
Σύγκριση λιμένα με οδηγό κυμάτων
|
BJ (Κινέζικος πρότυπος) |
WR | Συχνότητα (GHz) | Εσωτερικό πλάτος | Εσωτερικό ύψος | Συνήθης συχνότητα |
| BJ70 | WR137 | 5.388.17 | 34.85 | 15.8 | Διάταξη C/X |
| BJ84 | WR112 | 6.57 ∙9.99 | 28.5 | 12.62 | Χ ζώνη |
| BJ100 | WR90 | 8.20 ∙12.50 | 22.86 | 10.16 | Χ ζώνη |
| BJ120 | WR75 | 9.84 ¢15.00 | 19.05 | 9.525 | Κου χαμηλή συχνότητα. |
| BJ140 | WR62 | 11.90 ∙18.00 | 15.8 | 7.9 | Κου Μπαντ |
| BJ180 | WR51 | 15.80 ∙ 24.00 | 12.95 | 6.48 | Κου υψηλή/Κ χαμηλή συχνότητα. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | Διάταξη Κ |
| BJ260 | WR34 | 21.70 ̇ 33.00 | 8.636 | 4.318 | Κα χαμηλή συχνότητα. |
| BJ320 | WR28 | 26.50-40.00 | 7.112 | 3.556 | Κα |
| BJ400 | WR22 | 33.00 ¢50.00 | 5.69 | 2.845 | Κα Υψηλή συχνότητα. / U |
| BJ500 | WR19 | 39.20-59.60 | 4.775 | 2.388 | Διάταξη U/V |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.88 | Διάταξη V |
| BJ740 | WR12 | 60.50 ̇ 91.90 | 3.099 | 1.549 | Διάταξη Ε |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.54 | 1.27 | Διάταξη W |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | Διάταξη F |
