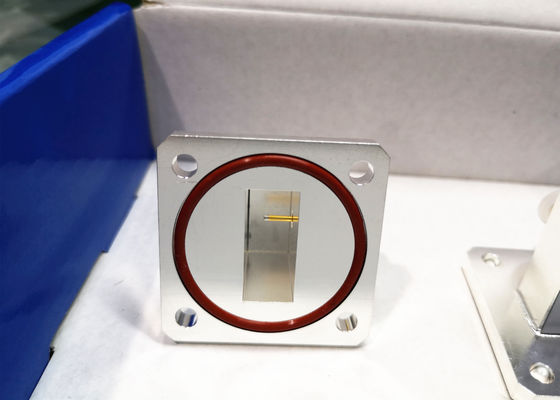

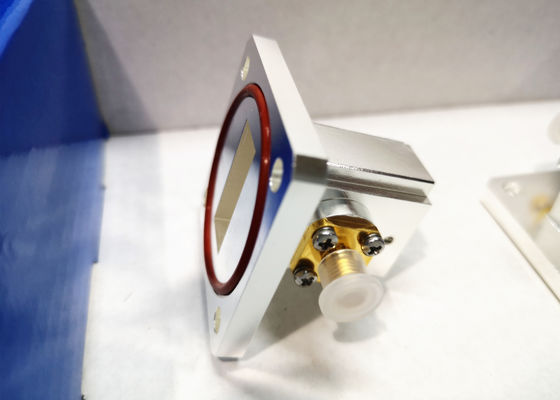

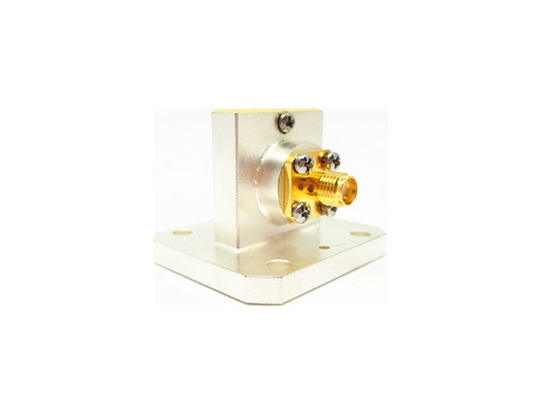

8.2GHz~12.5GHz WR90 BJ100 SMA Θηλυκό Ορθή Γωνία Κυματοδηγός σε Ομοαξονικό Προσαρμογέα SMA/BJ100A-KF
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Οδηγός κυμάτων για τα κοαξιακά προσαρμοστήρια | Υλικό: | Μπρούτζινο σύνδεσμος |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 80,15-12,5GHz | Συνδετήρας: | SMA Θηλυκό |
| VSWR: | 1.25 | Αντίσταση: | 50 ωμ |
| Μέγεθος κυματοδηγού: | WR90 | Στυλ σώματος: | Ορθή γωνία |
| Επισημαίνω: | WR90 Waveguide To Coax Adapter,Γυναικείος προσαρμογέας ορθής γωνίας SMA,8.2-12.5GHz BJ100 προσαρμογέας κυματοδηγού |
||
Προσαρμογέας Κυματοδηγού WR90 σε Ομοαξονικό SMA Δεξιά Γωνία Εκκίνησης Προσαρμογείς
Οι ομοαξονικοί προσαρμογείς κυματοδηγού που παράγονται από την εταιρεία μας χωρίζονται σε δύο δομές, ορθογωνιότητα (Δεξιά Γωνία) και τερματισμός (Εκκίνηση Άκρου). Για ομοαξονικούς προσαρμογείς κυματοδηγού άκρου, μπορούμε να παρέχουμετύπου N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMPκαι πολλούς άλλους τύπους. Η εμβέλεια συχνοτήτων τους κυμαίνεται από 6.5GHz έως 70GHz.Τα μοντέλα κυματοδηγού μας κυμαίνονται απόBJ84 έως BJ400 (wr112-wr22). Επιπλέον, μπορούμε να προσφέρουμε προσαρμοσμένους ομοαξονικούς προσαρμογείς κυματοδηγού σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
Οι προσαρμογείς κυματοδηγού μας έχουν υψηλή αξιοπιστία, μικροσκοπικό μέγεθος και εξαιρετική απόδοση κ.λπ., γεγονός που τους καθιστά ευρέως υιοθετημένους σε μετρήσεις μικροκυμάτων και συσκευές χιλιοστομετρικών κυμάτων κ.λπ.Παρακαλώ κατεβάστε Κατάλογος-Προσαρμογείς Κυματοδηγού σε Ομοαξονικό.pdf
Προδιαγραφή:
| Όνομα Προϊόντος | Προσαρμογείς Κυματοδηγού σε Ομοαξονικό SMA |
| Ομοαξονικός τύπος | SMA |
| Μέγεθος Κυματοδηγού | WR90 |
| Στυλ Σώματος | Δεξιά Γωνία |
| Εύρος Συχνοτήτων | 8.15-12.5GHz |
| Αντίσταση | 50 Ohm |
| VSWR | 1.25 |
Λεπτομερές Σχέδιο:
Λίστα Προσαρμογέων Κυματοδηγού σε Ομοαξονικό SMA
| Αριθμός Μοντέλου | Περιγραφή | Σημείωση |
| SMA/BJ100-KF | Προσαρμογείς κυματοδηγού WR90 σε SMA θηλυκό δεξιά γωνία | BJ100=WR90 |
| SMA/BJ100-KF1B | Προσαρμογείς κυματοδηγού WR90 σε SMA θηλυκό εκκίνηση άκρου | |
| SMA/BJ100A-KF | Προσαρμογείς κυματοδηγού WR90A σε SMA θηλυκό δεξιά γωνία με ερμητικό δακτύλιο | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Προσαρμογείς κυματοδηγού WR90A σε SMA θηλυκό δεξιά γωνία | |
| SMA/BJ120-KF | Προσαρμογείς κυματοδηγού WR75 σε SMA θηλυκό δεξιά γωνία με ύψος 25.8mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Προσαρμογείς κυματοδηγού WR75 σε SMA θηλυκό εκκίνηση άκρου | |
| SMA/BB120B-KF | Προσαρμογείς κυματοδηγού WR75B σε SMA αρσενικό δεξιά γωνία με ύψος 30mm | BJ120B=WR75B |
| SMA/BJ140-KF | Προσαρμογείς κυματοδηγού WR62 σε SMA θηλυκό δεξιά γωνία | BJ140=WR62 |
| SMA/BJ140-KF1 | Προσαρμογείς κυματοδηγού WR62 σε SMA θηλυκό εκκίνηση άκρου | |
| SMA/BJ180-KF | Προσαρμογείς κυματοδηγού WR51 σε SMA θηλυκό εκκίνηση άκρου | BJ180=WR51 |
| SMA/BJ180-KF1A | Προσαρμογείς κυματοδηγού WR51 σε SMA θηλυκό εκκίνηση άκρου |
Διασταυρούμενες αναφορές προτύπων κυματοδηγού
| Κινεζικό Πρότυπο | Διεθνές Πρότυπο | Εύρος Συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπουςΠροσαρμογείς Κυματοδηγού σε Ομοαξονικόγια επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, παρακαλώ επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.Διαστάσεις ODM είναι ευπρόσδεκτες.
