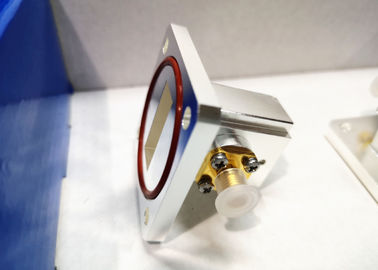

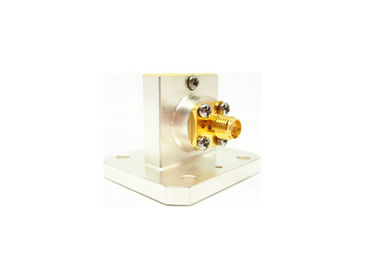

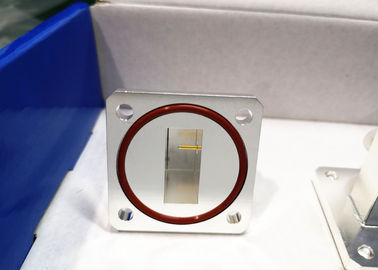

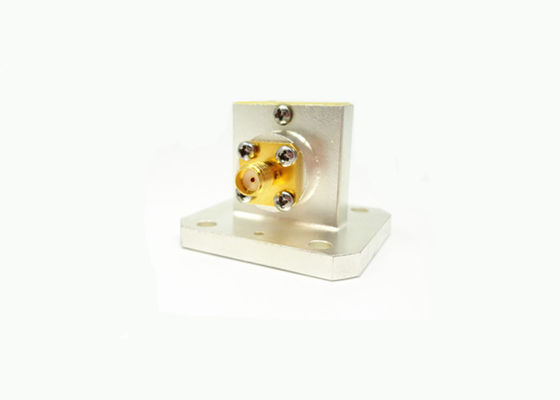

WR90 Διοδηγός κυμάτων σε προσαρμογείς κοαξιού SMA Γυναικεία Δικαίος γωνία εκτόξευση προσαρμογείς SMA/BJ100A-KF
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | Οδηγός κυμάτων για τα κοαξιακά προσαρμοστήρια | Υλικό: | Μπρούτζινο σύνδεσμος |
|---|---|---|---|
| Πεδίο συχνότητας: | 80,15-12,5GHz | Συνδετήρας: | SMA Θηλυκό |
| Vswr: | 1.25 | Αντίσταση: | 50 Ωμ |
| Μέγεθος κυματοδηγού: | WR90 | Στυλ σώματος: | Δικιά γωνία |
| Επισημαίνω: | Ομοαξονικός προσαρμοστής καλωδίων,η σωστή γωνία πείθει τον προσαρμοστή |
||
WR90 κυματοδηγός για να πείσει τους προσαρμοστές έναρξης σωστής γωνίας προσαρμοστών SMA
Οι ομοαξονικοί προσαρμοστές κυματοδηγού που παράγονται από την επιχείρησή μας διαιρούνται σε δύο δομές, orthogonality (σωστή γωνία) και λήξη (τέλος Lauch). Για το ομοαξονικό τέλος των προσαρμοστών κυματοδηγού, μπορούμε να παρέχουμε τον τύπο Ν, TNC, SMA, 3.5mm, 2.4mm, τη SMP, SSMP και πολλούς άλλους τύπους. Το φάσμα συχνότητάς τους από 6.5GHz σε 70GHz. Τα πρότυπα κυματοδηγού μας κυμαίνονται από BJ84 ως BJ400 (wr112-wr22). Επιπλέον, μπορούμε να προσφέρουμε στη συνήθεια τους ομοαξονικούς προσαρμοστές κυματοδηγού σύμφωνα με την ειδική απαίτηση των πελατών.
Οι προσαρμοστές κυματοδηγού μας είναι της υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και άριστης απόδοσης κ.λπ., η οποία τους καθιστά εκτενώς υιοθετημένους στις συσκευές κ.λπ. κυμάτων μέτρησης και χιλιοστόμετρου μικροκυμάτων. Παρακαλώ μεταφορτώστε τον κυματοδηγό καταλόγων σε ομοαξονικό Adapters.pdf
Προδιαγραφή:
| Όνομα προϊόντων | Κυματοδηγός στους ομοαξονικούς προσαρμοστές SMA |
| Ομοαξονικός τύπος | SMA |
| Μέγεθος κυματοδηγού | WR90 |
| Ύφος σώματος | Σωστή γωνία |
| Φάσμα συχνότητας | 8.15-12.5GHz |
| Σύνθετη αντίσταση SMA | 50 ωμ |
| VSWR | 1.25 |
Λεπτομερές σχέδιο:
Κατάλογος κυματοδηγού στους ομοαξονικούς προσαρμοστές SMA
| Πρότυπος αριθμός | Περιγραφή | Σημείωση |
| Sma/bj100-KF | WR90 στους θηλυκούς προσαρμοστές σωστής γωνίας SMA | BJ100=WR90 |
| SMA/BJ100-KF1B | WR90 στους θηλυκούς προσαρμοστές έναρξης τελών SMA | |
| Sma/bj100a-KF | WR90A στους θηλυκούς προσαρμοστές σωστής γωνίας SMA με το ερμητικό δαχτυλίδι | BJ100A=WR90A |
| SMA/BJ100A-KF1 | WR90A στους θηλυκούς προσαρμοστές σωστής γωνίας SMA | |
| Sma/bj120-KF | WR75 στους θηλυκούς προσαρμοστές σωστής γωνίας SMA με το ύψος 25.8mm | BJ120=WR75 |
| SMA/BJ120-KF1 | WR75 στους θηλυκούς προσαρμοστές έναρξης τελών SMA | |
| Sma/bb120b-KF | WR75B στους αρσενικούς προσαρμοστές σωστής γωνίας SMA με το ύψος 30mm | BJ120B=WR75B |
| Sma/bj140-KF | WR62 στους θηλυκούς προσαρμοστές σωστής γωνίας SMA | BJ140=WR62 |
| SMA/BJ140-KF1 | WR62 στους θηλυκούς προσαρμοστές έναρξης τελών SMA | |
| Sma/bj180-KF | WR51 στους θηλυκούς προσαρμοστές έναρξης τελών SMA | BJ180=WR51 |
| SMA/BJ180-KF1A | WR51 στους θηλυκούς προσαρμοστές έναρξης τελών SMA |
Παραπομπές των προτύπων κυματοδηγού
| Κινεζικά πρότυπα | Διεθνή πρότυπα | Φάσμα συχνότητας (Ghz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους κυματοδηγών στους ομοαξονικούς προσαρμοστές για την επιλογή, εάν ο προσαρμοστής που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας ερχόμαστε σε επαφή με με τις λεπτομέρειές σας. Η διάσταση ODM χαιρετίζεται.
