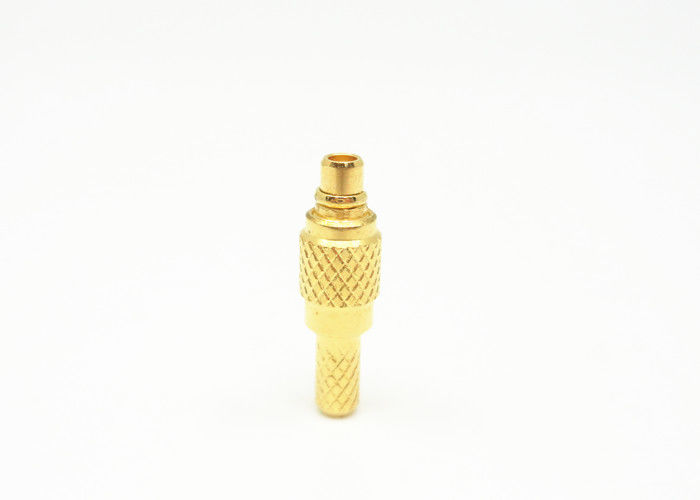

Επίρρεπτο βύσμα MMCX RF Connector 500 Κύκλοι Ανθεκτικότητα MMCX-J3
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα Προϊόντος: | MMCX συνδετήρας σειράς | Φύλο: | Άντρας |
|---|---|---|---|
| Επιμετάλλωση: | Ο χρυσός κάλυψε νικέλινο | Υλικό: | Ορείχαλκος |
| Σύνθετη αντίσταση: | 50Ω | ανθεκτικότητα: | 500 στροφές |
| Τύπος: | Στρέητ | ||
| Επισημαίνω: | Αρσενικό βύσμα MMCX crimp RF,Ευθύ βύσμα MMCX 500 κύκλοι,Ομοαξονικός σύνδεσμος MMCX-J3 |
||
Κατασκευαστής Παρέχει MMCX Αρσενικό Βύσμα Ευθεία Πρεσαριστή Ραδιοσυχνοτική Ομοαξονική Υποδοχή
Η σειρά MMCX είναι ένα είδος μικρο-υποδοχής με στοπ εισαγωγής, ραδιοσυχνοτικής ομοαξονικής υποδοχής, η οποία είναι μικρότερη από την MCX, χρησιμοποιείται ευρέως σε μικρές συσκευές επικοινωνίας και δικτυακές συσκευές που έχουν αυστηρές απαιτήσεις για όγκο και βάρος.
Οι εφαρμογές των υποδοχών MMCX είναι αυτές όπου το μέγεθος, το βάρος, η απόδοση και η ευκολία συναρμολόγησης είναι οι καθοριστικοί παράγοντες για την τελική απόφαση σχεδιασμού. Συνήθως, αυτές περιλαμβάνουν GPS, ασύρματες επικοινωνίες (WLAN και κινητές) και αυτοκίνητα.
Προδιαγραφή
| Ηλεκτρικά Χαρακτηριστικά | |||
| Αντίσταση | 50Ω | ||
| Εύρος Συχνοτήτων | DC~6GHz | ||
| Ονομαστική Τάση | 170VRMS* | ||
| Τάση-αντίσταση διηλεκτρικών | 500VRMS* | ||
| Αντίσταση μόνωσης | ≥2000MΩ | ||
| Αντίσταση κέντρου | Κεντρικός αγωγός | ≤10mΩ | |
| Εξωτερικός αγωγός | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Υλικά & Μηχανικά Χαρακτηριστικά | |||
| Κεντρικός αγωγός | Αρσενικό | Ορείχαλκος Επιχρυσωμένος | |
| Θηλυκό | Βηρύλλιο χαλκός Επιχρυσωμένος | ||
| Ελαστική επαφή | Βηρύλλιο χαλκός Επιχρυσωμένος | ||
| Κέλυφος και άλλα μεταλλικά μέρη | Ορείχαλκος Επιχρυσωμένος | ||
| Δακτύλιος πρεσαρίσματος | Ορείχαλκος Επιχρωμιωμένος | ||
| Μονωτές | PTFE | ||
| Δακτύλιος στεγανοποίησης | Καουτσούκ σιλικόνης | ||
| Αντοχή | 500 κύκλοι | ||
| Συμβατό με RoHS | Ναι |
| Τερματισμός κεντρικής επαφής | Πρεσάρισμα |
| Τερματισμός εξωτερικής επαφής | Πρεσάρισμα |
| Κύκλοι ζεύξης | 500Κύκλοι |
| Διατήρηση επαφής | 10N ελάχιστο |
| Διατήρηση καλωδίου | 100N ελάχιστο |
| Δύναμη ζεύξης | 13.6N μέγιστο |
| Δύναμη αποζεύξης | 13.6N μέγιστο |

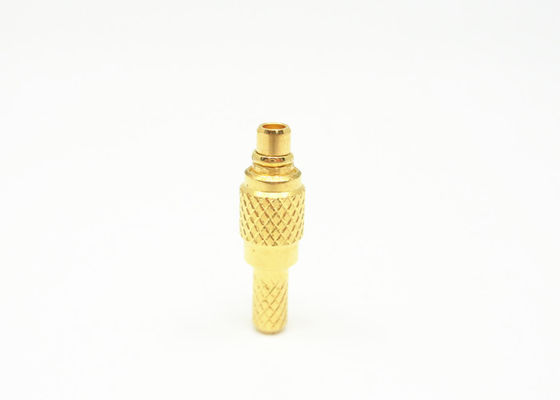

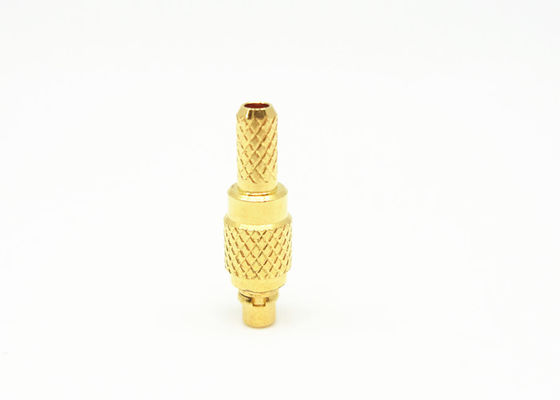

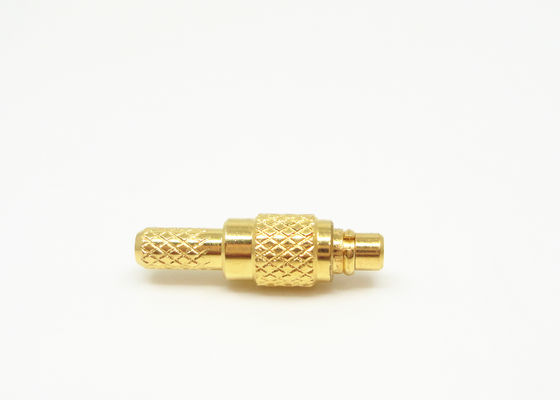

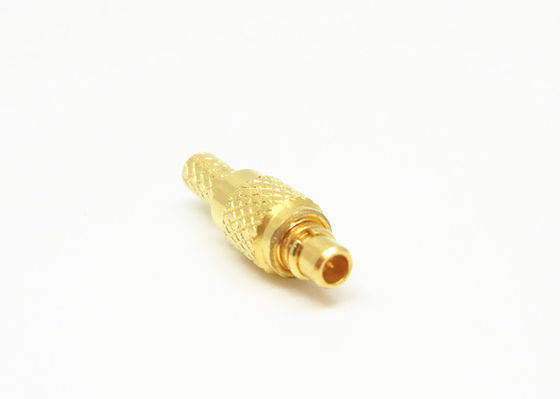

Λεπτομερείς εικόνες
Εφαρμογή:
* Δίκτυο
* Δορυφορικές επικοινωνίες
* Υπολογιστές/LANs
* Υπολογιστές/LANs
* Κινητές επικοινωνίες
* Όργανα μέτρησης
* Σταθμός βάσης
* Κινητές επικοινωνίες
* Εξωτερικές εγκαταστάσεις
* Ραντάρ, μικροκύματα
* Τηλεπικοινωνίες
* Όργανα μέτρησης
* Αυτοκίνητα
* Σύνδεση καλωδίου άλματος
* Βασική εγκατάσταση
* Σύστημα κεραίας ραδιοφώνου, τηλεόρασης
Κατάλογος προϊόντων:
| Ραδιοσυχνοτικός Προσαρμογέας |
| Προσαρμογέας Κυματοδηγού σε Ομοαξονικό |
| Γυάλινες-μεταλλικές Ερμητικές Σφραγίσεις |
| Σειρά Συνδετήρων J30J |
| Μικροκυματικοί Περιστροφικοί Αρμοί |
| Ραδιοσυχνοτικά Καλώδια |
| Ραδιοσυχνοτικοί Συνδετήρες SMA/SSMA |
| Ραδιοσυχνοτικοί Συνδετήρες SMP/SSMP |
| Ραδιοσυχνοτικοί Συνδετήρες MCX/MMCX |
| Ραδιοσυχνοτικοί Συνδετήρες TNC |
| Ραδιοσυχνοτικοί Συνδετήρες Τύπου N |
| Ραδιοσυχνοτικοί Συνδετήρες BNC |
Συνδετήρες χιλιοστομετρικών κυμάτων (2.4mm, 2.92mm)
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους ΣυνδετήραMMCX, αν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τις λεπτομέρειεςσας
