Υποδοχή ομοαξονικών προσαρμογέων RF 50Ohm Jack to Jack Bullet έως 18 GHz
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Σύνδεσμος ομοαξονικών προσαρμογέων ραδιοσυχνοτήτων SMP Female σε SMP Female | Άλλο Όνομα: | SMP Jack to Jack Bullet |
|---|---|---|---|
| Επικοινωνία Κέντρου: | Κράμα χαλκού, επίχρυσο | Κέλυφος: | Κράμα χαλκού, επίχρυσο |
| Ανεξαρτησία: | 50 Ohm | Ονομαστική τάση: | 170V |
| DWV: | 500V | Αντίσταση μόνωσης: | 5000 Ohm |
| Συχνότητα: | DC~18GHz | Εύρος Θερμοκρασίας: | -55℃~+125℃ |
| Διηλεκτρικός: | PTFE | Δείγματα: | Διαθέσιμο, Σε απόθεμα >30 ΤΕΜ |
| Επισημαίνω: | 50Ohm SMP coaxial adapter connector,SMP jack to jack RF adapter,18GHz RF coaxial bullet connector |
||
Περιγραφή προϊόντος:

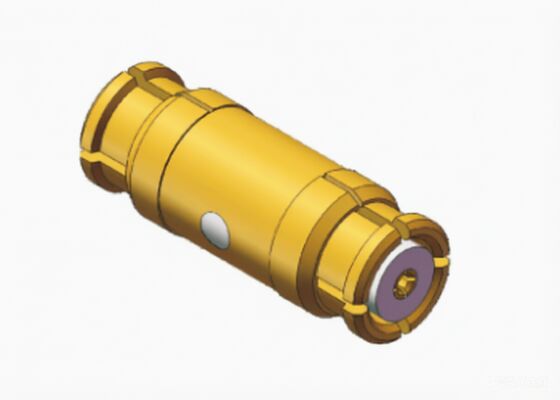

50Ohm SMP Jack σε Jack Bullet RF Ομοαξονικοί Προσαρμογείς Συνδετήρας Έως 18GHz
Σχεδιασμένοι για περιβάλλοντα όπου ο χώρος είναι περιορισμένος, αυτοί οι μικροσκοπικοί προσαρμογείς προσφέρουν μια στιβαρή λύση διασύνδεσης χωρίς να θυσιάζουν την απόδοση. Σχεδιασμένοι για να ανταποκρίνονται στις αυστηρές απαιτήσεις των σύγχρονων συστημάτων RF, είναι ιδανικοί για εφαρμογές που απαιτούν ελάχιστες διαστάσεις και εξαιρετικά συμπαγείς, εξοικονομητικές σχεδιάσεις.
Βασικά Χαρακτηριστικά Προσαρμογέων RF Ομοαξονικών Συνδετήρων:
Εκτεταμένο Εύρος Συχνοτήτων: Κατάλληλο για χρήση έως 18 GHz, διασφαλίζοντας αξιόπιστη ακεραιότητα σήματος σε περιβάλλοντα δοκιμών υψηλής συχνότητας και συστήματα επικοινωνιών.
Συνδεσιμότητα Χωρίς Εργαλεία: Διαθέτοντας σχεδίαση "push-on", αυτοί οι προσαρμογείς επιτρέπουν γρήγορη σύζευξη και αποσύζευξη. Οι εγκαταστάτες μπορούν να ασφαλίσουν τις συνδέσεις χωρίς την ανάγκη σπειρωμάτων ή κλειδιών, μειώνοντας σημαντικά τον χρόνο συναρμολόγησης και την πολυπλοκότητα.
Ευέλικτη Οικογένεια Συνδετήρων SMP: Η σειρά SMP προσφέρει μια ολοκληρωμένη γκάμα διαμορφώσεων, συμπεριλαμβανομένων ευθειών και γωνιακών παραλλαγών. Είτε η εφαρμογή σας απαιτεί συναρμολόγηση καλωδίου είτε άμεση συγκόλληση σε PCB, υπάρχει μια κατάλληλη διαμόρφωση.
Βελτιστοποιημένες Επιλογές Σύζευξης για Κάθε Περιβάλλον
Για να διασφαλιστεί η αξιοπιστία σε διάφορα σενάρια χρήσης, οι χρήστες μπορούν να επιλέξουν από τρεις διακριτές δομές βύσματος προσαρμοσμένες σε συγκεκριμένες απαιτήσεις κύκλου σύζευξης:
Πλήρης Αγκίστρωση (Full Detent): Συνιστάται για μόνιμες ή ημι-μόνιμες εγκαταστάσεις όπου δεν απαιτείται συχνή εισαγωγή. Αυτή η επιλογή παρέχει την υψηλότερη δύναμη συγκράτησης.
Περιορισμένη Αγκίστρωση (Limited Detent): Ιδανικό για εφαρμογές που απαιτούν τακτική συντήρηση ή επαναδιαμόρφωση που περιλαμβάνει πολλούς κύκλους εισαγωγής.
Λεία Οπή (Smooth Bore): Σχεδιασμένο για συναρμολογήσεις πλακέτας-προς-πλακέτα υψηλής πυκνότητας όπου πολλοί συνδετήρες SMP είναι τοποθετημένοι σε κοντινή απόσταση.
Σημείωση για Μηχανική Απόδοση: Οι δυνάμεις εισαγωγής και εξαγωγής ακολουθούν αυτή την ιεραρχία: Πλήρης Αγκίστρωση > Περιορισμένη Αγκίστρωση > Λεία Οπή.
Διάσταση Περιγράμματος Ευθείας SMP σε SMP Jack σε Jack Bullets Σειρά SMP-KK25:
| Μοντέλο | L (διαφορετικό μήκος) | Σημείωση |
| SMP-KK99 | 9.6mm | Θηλυκό σε Θηλυκό |
| SMP-KK166 | 10.2mm | Θηλυκό σε Θηλυκό |
| SMP-KK176 | 7.1mm | Θηλυκό σε Θηλυκό |
| SMP-KK177 | 7.4mm | Θηλυκό σε Θηλυκό |
| SMP-KK178 | 8.1mm | Θηλυκό σε Θηλυκό |
| SMP-KK188 | 10mm | Θηλυκό σε Θηλυκό |
| SMP-KK189 | 9.7mm | Θηλυκό σε Θηλυκό |
| SMP-KK192 | 9mm | Θηλυκό σε Θηλυκό |
| SMP-KK239 | 9.9mm | Θηλυκό σε Θηλυκό |
| SMP-KK249 | 6.7mm | Θηλυκό σε Θηλυκό |
Σημείωση: Εάν θέλετε να προσαρμόσετε διαφορετικό μήκος Προσαρμογέων RF Ομοαξονικών Συνδετήρων SMP σε SMP, Bullets. παρακαλούμε επικοινωνήστε μαζί μας ελεύθερα μέσω sales3@xa-elite.com.cn.
Εφαρμογές:
Η Xi'an Elite Electronic είναι ένας Κορυφαίος Κατασκευαστής Συνδετήρων, Προσαρμογέων RF/Μικροκυμάτων /Κυματοδηγών & Συναρμολογήσεων Καλωδίων που εξυπηρετεί την αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφόρους, τα ραντάρ, τις επικοινωνίες, τη βιομηχανία ηλεκτρονικών.
Συσκευασία και Αποστολή:
Συσκευασία:
Διαστάσεις Συσκευασίας: Εξωτερικό Μικρό Κουτί με Μ 26.5*Π18.5*Υ14cm
Αποστολή:
Χρόνος Αποστολής: 5-7 εργάσιμες ημέρες για αποθηκευμένους Προσαρμογείς RF Ομοαξονικών Συνδετήρων. Για νέα παραγωγή, μόλις τα προϊόντα είναι έτοιμα, θα κανονίσουμε την αποστολή το συντομότερο δυνατό.
