BMA Θηλυκός Ευθύς Υψηλής Απόδοσης RF Ομοαξονικός Συνδετήρας με Microstrip
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Όνομα προϊόντος: | Συνδετήρας RF BMA | ||
| Επισημαίνω: | BMA Female RF Coaxial Connector,BMA ευθύς συνδετήρας microstrip,BMA RF συνδετήρας υψηλής απόδοσης |
||

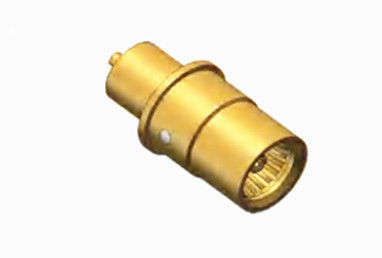

BMA Θηλυκός Ευθύς RF Ομοαξονικός Συνδετήρας Υψηλής Απόδοσης με Microstrip
Η σειρά BMA αποτελεί μια κατηγορία συνδετήρων τύπου blind-mate, σχολαστικά σχεδιασμένων και κατασκευασμένων σύμφωνα με τα πρότυπα IEC1169-33. Ενσωματώνοντας μια καινοτόμο αρχιτεκτονική ελατηρίου, αυτοί οι συνδετήρες εξασφαλίζουν σταθερή επαφή και παρουσιάζουν εξαιρετικά ηλεκτρικά χαρακτηριστικά. Ένα αξιοσημείωτο πλεονέκτημα έγκειται στην ικανότητά τους για αξονική και ακτινική πλευστότητα, σε συνδυασμό με τον ελάχιστο απαιτούμενο χώρο σύζευξης και τον ελαφρύ σχεδιασμό, καθιστώντας τους ιδανικούς για εφαρμογή στην τυφλή σύζευξη ντουλαπιών πλαισίου. Ευρέως χρησιμοποιούμενοι στη συνδεσιμότητα μονάδων εντός ντουλαπιών πλαισίου, οι συνδετήρες BMA προσφέρουν εναλλαξιμότητα με διεθνή αντίστοιχα του ίδιου τύπου, διευκολύνοντας τη γρήγορη εμπλοκή και αποσύνδεση. Είναι ικανοί να δημιουργούν συνδέσεις για ομοαξονικά καλώδια σε ραδιοεξοπλισμό και όργανα.
Προδιαγραφή
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | ||
| Αντίσταση | 50 Ohm | |
| Εύρος Συχνοτήτων | DC~18GHz | |
| Ονομαστική Τάση | 250 VRMS (Μέγιστο σε επίπεδο θάλασσας) | |
| Αντοχή Τάσης Διηλεκτρικών | 1000 VRMS (Μέγιστο σε επίπεδο θάλασσας) | |
| Αντίσταση Μόνωσης | ≥5000MOhm | |
| Αντίσταση Επαφής | Εξωτερικός αγωγός | ≤uygneduyoaix2.0mOhm |
| Κεντρικός αγωγός | ≤0.5mOhm | |
| VSMR | ≤1.3 | |

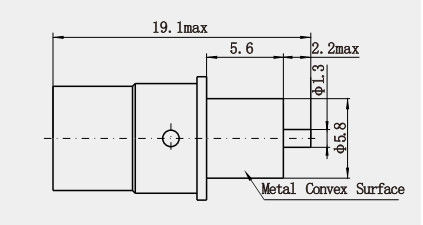

Λεπτομέρειες Προϊόντος
| Υλικά & Μηχανικά Χαρακτηριστικά | |||
| Κεντρικός Αγωγός | Αρσενικό/Βύσμα | Ορείχαλκος | Επιχρυσωμένο |
| Θηλυκό/Υποδοχή | Μπρούντζος Sn-P | Επιχρυσωμένο | |
| Επαφή Ανθεκτικότητας | Μπρούντζος Βηρυλλίου | Επιμεταλλωμένο με Νικέλιο | |
| Κέλυφος / Περίβλημα | Ορείχαλκος, ανοξείδωτος χάλυβας | Επιμεταλλωμένο με Νικέλιο | |
| Μονωτές | PTFE | ||
| Δακτύλιος Σφράγισης | Καουτσούκ Σιλικόνης | ||
| Αντοχή | 500 κύκλοι | ||
| Συμβατό με RoHS | Ναι |
| Κύκλοι Σύζευξης | 500Κύκλοι |
| Διατήρηση Επαφής | 10N ελάχιστο |
| Διατήρηση Καλωδίου | 100N ελάχιστο |
| Δύναμη Σύζευξης | 0.6N μέγιστο |
| Δύναμη Αποσύζευξης | 0.6 N μέγιστο |
Περιβαλλοντική Προδιαγραφή:
| Θερμοκρασία Λειτουργίας | -55 έως +155Deg C |
| Βαθμός Προστασίας IP (Σε Σύζευξη) | IP64 |
Χαρακτηριστικά:
1. Εύκολη σύνδεση: Η διεπαφή του συνδετήρα BMA υιοθετεί διεπαφή αέρα, η οποία μπορεί να συνδεθεί και να αποσυνδεθεί γρήγορα χωρίς τη χρήση εργαλείων, βελτιώνοντας την αποδοτικότητα της εργασίας.
2. Ευρύ φάσμα εφαρμογών: Οι συνδετήρες BMA χρησιμοποιούνται ευρέως σε διάφορες διασυνδέσεις σε τυποποιημένα ολοκληρωμένα προϊόντα, όπως πίνακες υψηλής ταχύτητας υψηλής πυκνότητας και backplanes, συστήματα ψηφιακής σηματοδότησης υψηλής ταχύτητας, συστήματα ραντάρ με φάση, backplanes RF και συγκροτήματα backplane, κ.λπ.
3. Υψηλή προσαρμοστικότητα: Σύμφωνα με διαφορετικές απαιτήσεις εφαρμογής, οι συνδετήρες BMA μπορούν να προσαρμοστούν με διαφορετικές μεθόδους εγκατάστασης και μήκη καλωδίων για να καλύψουν συγκεκριμένες απαιτήσεις χρήσης.
Εφαρμογή:
1. Εξοπλισμός ηλεκτρονικών αντιμέτρων:
Στο σύστημα ηλεκτρονικών αντιμέτρων, χρησιμοποιείται για τη σύνδεση διαφόρων εξοπλισμών αναγνώρισης, παρεμβολών και αντι-παρεμβολών για να διασφαλιστεί ότι το σύστημα μπορεί να λειτουργεί κανονικά στο πολύπλοκο ηλεκτρομαγνητικό περιβάλλον και να βελτιώσει το αποτέλεσμα και την ικανότητα των ηλεκτρονικών αντιμέτρων.
2. Όργανα δοκιμών και μετρήσεων:
Σε όργανα δοκιμών RF, οι συνδετήρες BMA μπορούν να χρησιμοποιηθούν για τη σύνδεση του εξοπλισμού που δοκιμάζεται και των οργάνων δοκιμών, όπως αναλυτές διανυσματικού δικτύου, αναλυτές φάσματος, κ.λπ., για να διασφαλιστεί η ακριβής μετάδοση των σημάτων δοκιμής και η ακρίβεια των αποτελεσμάτων μέτρησης. Οι εξαιρετικές ηλεκτρικές και μηχανικές του ιδιότητες μπορούν να καλύψουν τις ανάγκες υψηλής ακρίβειας δοκιμών.
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 10.000 τύπους προϊόντων διασύνδεσης ((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP κ.λπ.)), εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
