Ευθεία πλακέτα PCB MMCX Μικροί ομοαξονικοί σύνδεσμοι καλωδίων 50Ω αντίσταση
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντων: | MMCX συνδετήρας σειράς | Γένος: | Αρσενικό |
|---|---|---|---|
| Επένδυση: | Ο χρυσός κάλυψε νικέλινο | Υλικό: | Ορείχαλκος |
| Σύνθετη αντίσταση: | 50Ω | Διάρκεια: | 500 κύκλοι |
| Τύπος: | Τα PCB τοποθετούν | ||
| Επισημαίνω: | MMCX PCB ομοαξονικοί σύνδεσμοι 50Ω,Ευθεία υποδοχή προσαρμογέα MMCX RF,Μικρός σύνδεσμος MMCX για επιτοίχια τοποθέτηση PCB |
||

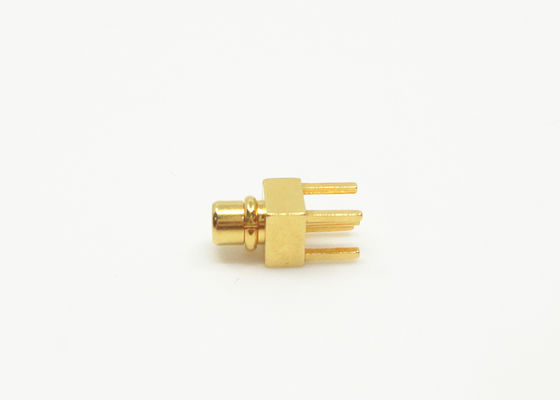

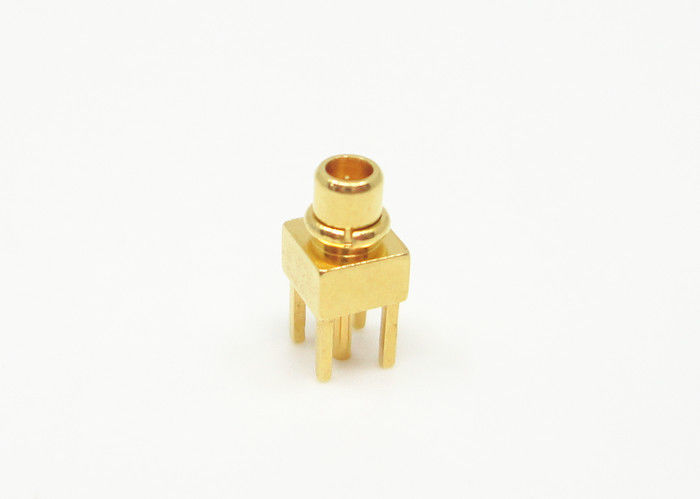

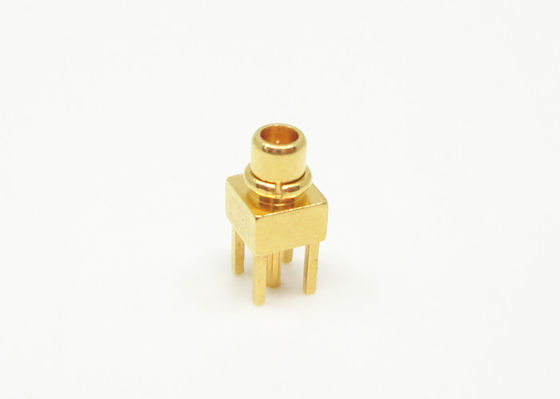

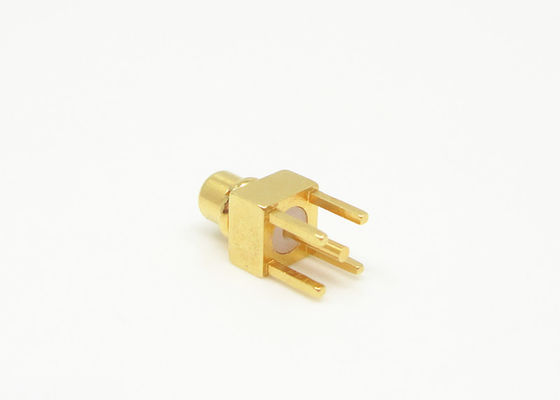

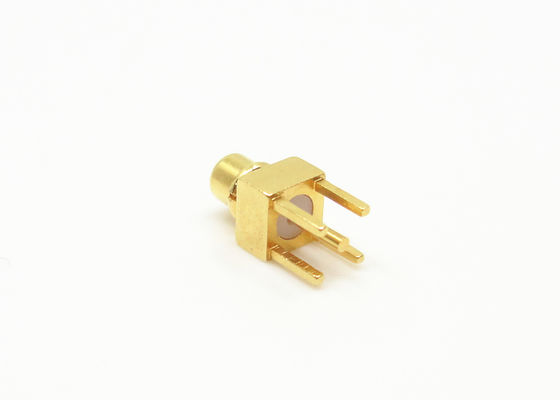

Επιχρυσωμένος 50 ohm MMCX Ευθύς Σύνδεσμος RF Ομοαξονικός για Πίνακα PCB
Η σειρά MMCX είναι ένα είδος μικρο-ομοαξονικού συνδέσμου RF με μικρο-ένθετο σταμάτημα, ο οποίος είναι μικρότερος από τον MCX, χρησιμοποιείται ευρέως σε μικρές συσκευές επικοινωνίας και δικτυακές συσκευές που έχουν αυστηρές απαιτήσεις για όγκο και βάρος.
Οι εφαρμογές των συνδέσμων MMCX είναι εκείνες όπου το μέγεθος, το βάρος, η απόδοση και η ευκολία συναρμολόγησης είναι οι καθοριστικοί παράγοντες για την τελική απόφαση σχεδιασμού. Συνήθως, αυτές περιλαμβάνουν GPS, ασύρματες επικοινωνίες (WLAN και κινητές) και αυτοκινητοβιομηχανία.
Προδιαγραφή
| Ηλεκτρικά Χαρακτηριστικά | |||
| Αντίσταση | 50Ω | ||
| Εύρος Συχνοτήτων | DC~6GHz | ||
| Ονομαστική Τάση | 170VRMS | ||
| Αντοχή Τάσης Διηλεκτρικών | 500VRMS | ||
| Αντίσταση Μόνωσης | ≥2000MΩ | ||
| Αντίσταση Κέντρου | Κεντρικός Αγωγός | ≤10mΩ | |
| Εξωτερικός Αγωγός | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Υλικά & Μηχανικά Χαρακτηριστικά | |||
| Κεντρικός Αγωγός | Αρσενικό | Ορείχαλκος Επιχρυσωμένος | |
| Θηλυκό | Βηρύλλιο χαλκός Επιχρυσωμένος | ||
| Ελαστική Επαφή | Βηρύλλιο χαλκός Επιχρυσωμένος | ||
| Κέλυφος και άλλα μεταλλικά μέρη | Ορείχαλκος Επιχρυσωμένος | ||
| Μανίκι Πρεσαρίσματος | Ορείχαλκος Επιμεταλλωμένος με Νικέλιο | ||
| Μονωτές | PTFE | ||
| Δακτύλιος Σφράγισης | Καουτσούκ Σιλικόνης | ||
| Αντοχή | 500 κύκλοι | ||
| Συμβατό με RoHS | Ναι |
| Τερματισμός Κεντρικής Επαφής | Πρεσάρισμα |
| Τερματισμός Εξωτερικής Επαφής | Πρεσάρισμα |
| Κύκλοι Σύζευξης | 500Κύκλοι |
| Διατήρηση Επαφής | 10N min |
| Διατήρηση Καλωδίου | 100N min |
| Δύναμη Σύζευξης | 13.6N max |
| Δύναμη Αποσύζευξης | 13.6N max |
Λεπτομερείς Εικόνες
Χαρακτηριστικά:
-Χαμηλό κόστος σε συνδυασμό με υψηλή ποιότητα.
-Ευρυζωνική απόδοση με χαμηλή αντανάκλαση από DC έως 6 GHz.
-Γρήγορη σύνδεση/αποσύνδεση με κουμπωτό μηχανισμό.
-Αντίσταση 50 Ohm
- Διαθέσιμο για προσαρμογή σε καλώδιο βιομηχανικού προτύπου και ως συσκευή τυπωμένου κυκλώματος
-Παρέχει επαναλαμβανόμενη απόδοση
Εφαρμογή:
* Δίκτυο
* Δορυφορικές Επικοινωνίες
* Υπολογιστής/LAN
* Υπολογιστής/LAN
* Κινητές επικοινωνίες
* Όργανα μέτρησης
* Κινητές επικοινωνίες
* Εξωτερικές εγκαταστάσεις
* Ραντάρ, μικροκύματα
* Τηλεπικοινωνίες
* Όργανα μέτρησης
* Αυτοκινητοβιομηχανία
* Σύνδεση καλωδίου άλματος
* Βασική εγκατάσταση
* Σύστημα κεραίας ραδιοφώνου, τηλεόρασης
Κατάλογος Προϊόντων:
| Προσαρμογέας RF |
| Προσαρμογέας Κυματοδηγού σε Ομοαξονικό |
| Γυάλινες-μεταλλικές Ερμητικές Σφραγίσεις |
| Σύνδεσμος Σειράς J30J |
| Μικροκυματικοί Περιστροφικοί Αρθρώσεις |
| Συναρμολογήσεις Καλωδίων RF |
| Σύνδεσμος RF SMA/SSMA |
| Σύνδεσμος RF SMP/SSMP |
| Σύνδεσμος RF MCX/MMCX |
| Σύνδεσμος RF TNC |
| Σύνδεσμος RF Τύπου N |
| Σύνδεσμος RF BNC Συνδέσεις Κυμάτων χιλιοστού (2.4mm, 2.92mm) |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους συνδέσμων MMCX , εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τις λεπτομέρειεςές.
