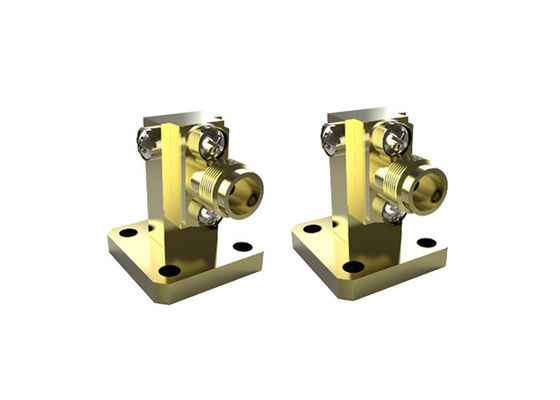

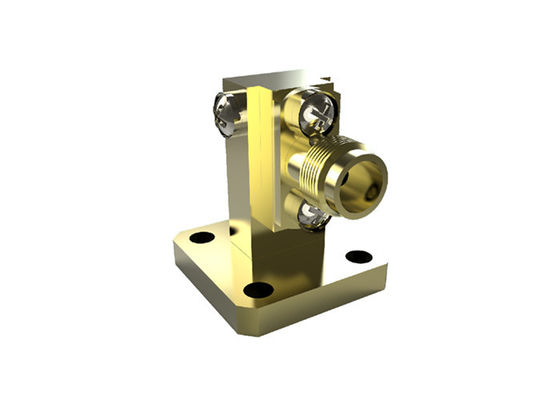

26.4GHz~40GHz WR28 BJ320 Σε K 2.92mm Ορθή Γωνία Κυματοδηγός Σε Ομοαξονικό Προσαρμογέα Ορείχαλκο K/BJ320-KF
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Οδηγός κυμάτων για τα κοαξιακά προσαρμοστήρια | Υλικό: | Μπρούτζινο σύνδεσμος |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 26.4-40GHz | Συνδετήρας: | 2.92mm (τύπος K) |
| VSWR: | 1.25 | Μέγεθος κυματοδηγού: | WR28 |
| Στυλ σώματος: | Ορθή γωνία | Απώλεια εισαγωγής: | ≤0,35 dB |
| Επισημαίνω: | Ορθής γωνίας προσαρμογέας κυματοδηγού WR28,Προσαρμογέας ομοαξονικού καλωδίου BJ320 σε 2.92mm,Προσαρμογέας κυματοδηγού σε ομοαξονικό καλώδιο 26.4-40GHz |
||
Προσαρμογέας Κυματοδηγού σε Ομοαξονικό 40GHz WR28 K 2.92mm Θηλυκός Ορθή Γωνία
Προσαρμογέας Κυματοδηγού σε Ομοαξονικό παράγονται από Xi'an Elite Electronic Industrial Co., Ltd. χωρίζονται σε δύο δομές, ορθή γωνία & εκτόξευση άκρου. Για ομοαξονικά άκρα προσαρμογέων κυματοδηγού, μπορούμε να παρέχουμε τύπου N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP και πολλούς άλλους τύπους. Οι συχνότητές τους κυμαίνονται από 5.4GHz έως 70GHz. Τα μοντέλα κυματοδηγού μας κυμαίνονται από BJ84 έως BJ400 (WR112-WR22).
Επιπλέον, μπορούμε να προσφέρουμε προσαρμοσμένους ομοαξονικούς προσαρμογείς κυματοδηγού σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
Προδιαγραφή:
| Όνομα προϊόντος | Προσαρμογείς Κυματοδηγού σε Ομοαξονικό |
| Ομοαξονικός τύπος | 2.92mm(τύπου K) |
| Μέγεθος κυματοδηγού | WR28 |
| Στυλ σώματος | Ορθή Γωνία |
| Εύρος συχνοτήτων | 26.4-40.0GHz |
| Αντίσταση | 50 Ohm |
| VSWR | 1.25 |
Πλεονεκτήματα:
-Οι προσαρμογείς κυματοδηγού μας έχουν υψηλή αξιοπιστία, μικροσκοπικό μέγεθος και εξαιρετική απόδοση κ.λπ., γεγονός που τους καθιστά ευρέως υιοθετημένους σε μετρήσεις μικροκυμάτων και συσκευές χιλιοστομετρικών κυμάτων κ.λπ.
Λεπτομερές σχέδιο:
Μονάδα(mm)
Λίστα Προσαρμογέων Κυματοδηγού σε 2.92mm(τύπου K) Ομοαξονικών:
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| K/BJ220-KF2 | Προσαρμογείς κυματοδηγού WR42 σε K(2.92mm) θηλυκό ορθή γωνία | BJ220=WR42 |
| K/BJ220-KF1 | Προσαρμογείς κυματοδηγού WR42 σε K(2.92mm) θηλυκό εκτόξευση άκρου | K=θηλυκό |
| K/BJ260-KF | Προσαρμογείς κυματοδηγού WR34 σε K(2.92mm) θηλυκό ορθή γωνία | BJ260=WR34 |
| K/BJ260-KF1 | Προσαρμογείς κυματοδηγού WR34 σε K(2.92mm) θηλυκό εκτόξευση άκρου | |
| K/BJ320-KF | Προσαρμογείς κυματοδηγού WR28 σε K(2.92mm) θηλυκό ορθή γωνία | BJ320=WR28 |
| K/BJ320-KF1 | Προσαρμογείς κυματοδηγού WR28 σε K(2.92mm) θηλυκό εκτόξευση άκρου | |
| K/BJ320-JF1 | Προσαρμογείς κυματοδηγού WR28 σε K(2.92mm) αρσενικό εκτόξευση άκρου | J=αρσενικό |
| K/BJ400-KF1 | Προσαρμογείς κυματοδηγού WR22 σε K(2.92mm) θηλυκό εκτόξευση άκρου | BJ400=WR22 |
| K/24JS18000-KF | Προσαρμογείς κυματοδηγού WR24JS18000 σε K(2.92mm) θηλυκό εκτόξευση άκρου |
Διασταυρούμενες αναφορές προτύπου κυματοδηγού
| Κινεζικό πρότυπο | Διεθνές πρότυπο | Εύρος συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Προσαρμογέων Κυματοδηγού σε Ομοαξονικό για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας. Οι διαστάσεις ODM είναι ευπρόσδεκτες.
