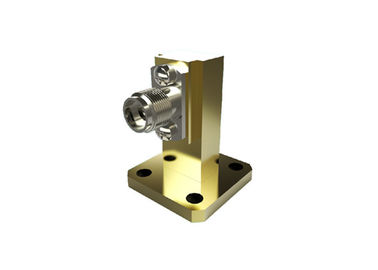

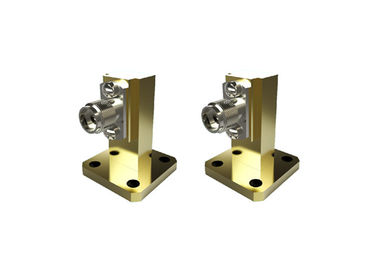

Γυναικεία δεξιά γωνία WR28 Οδηγός κυμάτων σε κοαξιακό προσαρμογέα υψηλής ισχύος K2.92mm K/BJ320-KFP1
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Οδηγός κυμάτων για τα κοαξιακά προσαρμοστήρια | Εύρος Συχνοτήτων: | 50% εύρος ζώνης καθοδήγησης κυμάτων |
|---|---|---|---|
| Συνδετήρας: | K2.92mm | VSWR: | ≤1.25 |
| Αντίσταση: | 50 ωμ | Στυλ σώματος: | Ορθή γωνία |
| Λέξεις-κλειδιά: | Διορθωτές κυματοδρόμου | Απώλεια εισαγωγής: | ≤0,35dB |
| Επισημαίνω: | πείστε στον προσαρμοστή κυματοδηγού,η σωστή γωνία πείθει τον προσαρμοστή |
||
Μετατροπέας ομοαξονικού προσαρμογέα High Power K2.92mm Female Right Angle WR28 Waveguide

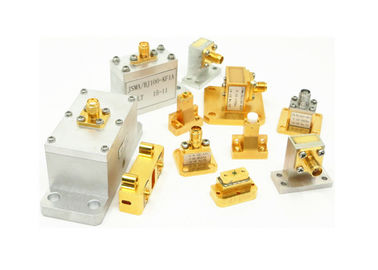

Μετατροπέας Waveguide σε Coaxial που παράγεται από Xi'an Elite Electronic Industrial Co., Ltd. χωρίζονται σε δύο δομές, ορθή γωνία και τελική εκκίνηση. Για ομοαξονικούς ακροδέκτες προσαρμογέων κυματοδηγού, μπορούμε να παρέχουμε Τύπος N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP και πολλούς άλλους τύπους. Οι συχνότητές τους κυμαίνονται από 5.4GHz έως 70GHz. Τα μοντέλα κυματοδηγών μας κυμαίνονται από BJ84 έως BJ400 (wr112-wr22). Επιπλέον, μπορούμε να προσφέρουμε προσαρμοσμένους ομοαξονικούς προσαρμογείς κυματοδηγού σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
Προδιαγραφές:
| Όνομα προϊόντος | Προσαρμογείς Waveguide σε SMA Coaxial |
| Ομοαξονικός τύπος | SMA |
| Μέγεθος κυματοδηγού | 7.112mm X 3.556mm |
| Στυλ σώματος | Ορθή γωνία |
| Εύρος συχνοτήτων | 50% εύρος ζώνης κυματοδηγού |
| Αντίσταση SMA | 50 Ohm |
| VSWR | 1.25 |
Πλεονεκτήματα:
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικρού μεγέθους και εξαιρετικής απόδοσης κ.λπ., γεγονός που τους καθιστά ευρέως υιοθετημένους σε μετρήσεις μικροκυμάτων και συσκευές χιλιοστομετρικών κυμάτων κ.λπ.
Λίστα προσαρμογέων Waveguide σε K (2.92mm) Coaxial:
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| K/BJ220-KF2 | WR42(BJ220) σε K(2.92mm) θηλυκοί προσαρμογείς ορθής γωνίας | K=θηλυκό |
| K/BJ220-KF1 | WR42(BJ220) σε K(2.92mm) θηλυκοί προσαρμογείς τελικής εκκίνησης | M=αρσενικό |
| K/BJ260-KF | WR34(BJ260) σε K(2.92mm) θηλυκοί προσαρμογείς ορθής γωνίας | BJ220=WR42 |
| K/BJ260-KF1 | WR34(BJ260) σε K(2.92mm) θηλυκοί προσαρμογείς τελικής εκκίνησης | BJ260=WR34 |
| K/BJ320-KF | WR28(BJ320) σε K(2.92mm) θηλυκοί προσαρμογείς ορθής γωνίας | BJ320=WR28 |
| K/BJ320-KF1 | WR28(BJ320) σε K(2.92mm) θηλυκοί προσαρμογείς τελικής εκκίνησης | BJ400=WR22 |
| K/BJ320-KFP1 |
WR28(BJ320) σε K(2.92mm) θηλυκοί προσαρμογείς ορθής γωνίας (50% εύρος ζώνης) |
|
| K/BJ320-JF1 | WR28(BJ320) σε K(2.92mm) αρσενικοί προσαρμογείς τελικής εκκίνησης | |
| K/BJ400-KF1 | WR22(BJ400) σε K(2.92mm) θηλυκοί προσαρμογείς τελικής εκκίνησης | |
| K/24JS18000-KF | WR24JS18000 σε K(2.92mm) θηλυκοί προσαρμογείς τελικής εκκίνησης |
Waveguide to Coax Adapter-ELT 2024.pdf
Διασταυρούμενες αναφορές του προτύπου κυματοδηγού
| Κινεζικό Πρότυπο | Διεθνές Πρότυπο | Εύρος συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Προσαρμογείς Waveguide σε Coaxial για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας. Η διάσταση ODM είναι ευπρόσδεκτη.
