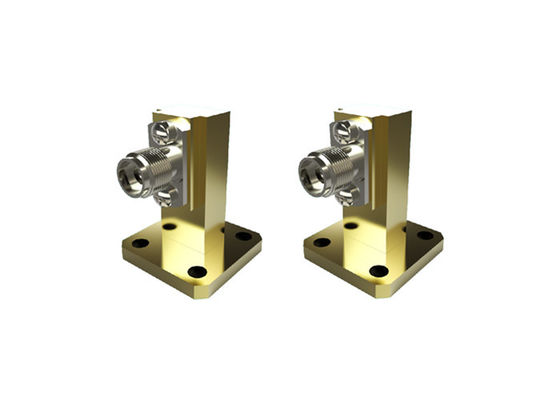

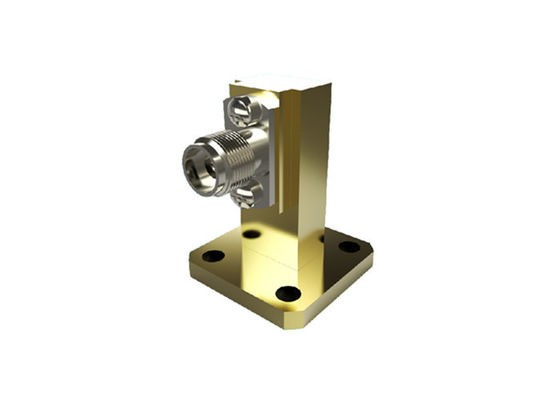

WR28 BJ320 έως K 2.92mm Γυναικεία δεξιά γωνία υψηλής ισχύος κυματοδηγός για προσαρμογέα coax K / BJ320-KFP1
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Οδηγός κυμάτων για τα κοαξιακά προσαρμοστήρια | Εύρος Συχνοτήτων: | 50% εύρος ζώνης καθοδήγησης κυμάτων |
|---|---|---|---|
| Συνδετήρας: | K2.92mm | VSWR: | ≤1.25 |
| Αντίσταση: | 50 ωμ | Στυλ σώματος: | Ορθή γωνία |
| Λέξεις-κλειδιά: | Διορθωτές κυματοδρόμου | Απώλεια εισαγωγής: | ≤0,35dB |
| Επισημαίνω: | WR28 Waveguide To Coax Adapter,BJ320 με γυναικείο προσαρμογέα 2,92 mm |
||
Υψηλής ισχύος K2.92mm Γυναίκα Δικαίος γωνία WR28 Οδηγός κυμάτων σε κοακσιακό προσαρμογέα
Οδηγός κυμάτων σε κοακσιακό προσαρμογέαπου παράγεται απόΗ εταιρεία Xi'an Elite Electronic Industrial Co., Ltd.Για τα ομοαξονικά άκρα των προσαρμογών κυματοδηγού, μπορούμε να παρέχουμε Τύπος N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMPΟι συχνότητες τους κυμαίνονται από 5,4GHz έως 70GHz. Τα μοντέλα κυματοδηγού μας κυμαίνονται από BJ84 έως BJ400 (wr112-wr22).παραδοσιακόΔιορθωτές ομοαξονικών κυματοειδών σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
Ειδικότητα:
| Ονομασία του προϊόντος | Οδηγός κυμάτων σε K (2.92mm) Κοαξιώδεις προσαρμογείς |
| Τύπος κοαξιού | K (2.92mm) |
| Μέγεθος κυματοδηγού | 7.112 χιλιοστά x 3.556 χιλιοστά |
| Στυλ σώματος | Δικιά γωνία |
| Πεδίο συχνότητας | 26.4-40GHz |
| Αντίσταση | 50 Ωμ |
| VSWR | 1.25 |
Πλεονεκτήματα
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κλπ., γεγονός που τους καθιστά ευρέως αποδεκτούς σε συσκευές μέτρησης μικροκυμάτων και χιλιοστών κυμάτων κλπ.

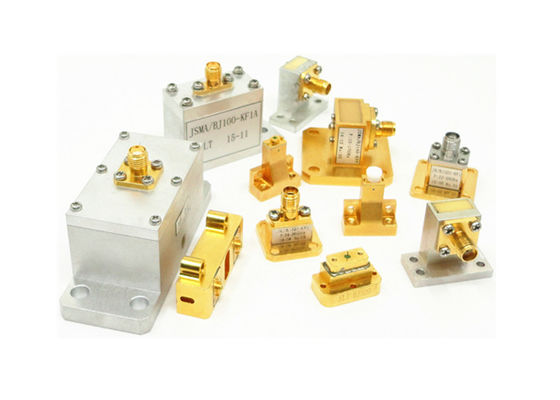

Κατάλογος κυματοειδών προσαρμογών προς Κ (2.92mm):
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| Κ/ΒJ220-KF2 | WR42 ((BJ220)στο K ((2).92mm) γυναικεία προσαρμογή ορθογώνιας γωνίας | Κ=γυναίκα |
| Κ/ΒJ220-KF1 | WR42 ((BJ220)στο K ((2).92mm) γυναίκες προσαρμογείς εκτόξευσης | M=άνδρας |
| Κ/ΒJ260-KF | WR34(BJ260)στο K ((2).92mm) γυναικεία προσαρμογή ορθογώνιας γωνίας | BJ220=WR42 |
| Κ/BJ260-KF1 | WR34(BJ260)στο K ((2).92mm) γυναίκες προσαρμογείς εκτόξευσης | BJ260=WR34 |
| Κ/ΒJ320-KF | WR28(BJ320)στο K ((2).92mm) γυναικεία προσαρμογή ορθογώνιας γωνίας | BJ320=WR28 |
| Κ/ΒJ320-KF1 | WR28(BJ320)στο K ((2).92mm) γυναίκες προσαρμογείς εκτόξευσης | BJ400=WR22 |
| Κ/ΒJ320-KFP1 |
WR28(BJ320)στο K ((2).92mm) γυναικεία προσαρμογή ορθογώνιας γωνίας (50% εύρος ζώνης) |
|
| Κ/ΒJ320-JF1 | WR28(BJ320)στο K ((2).92mm) ανδρικοί προσαρμογείς εκτόξευσης | |
| Κ/BJ400-KF1 | WR22 ((BJ400)στο K ((2).92mm) γυναίκες προσαρμογείς εκτόξευσης | |
| Κ/24JS18000-KF | WR24JS18000στο K ((2).92mm) γυναίκες προσαρμογείς εκτόξευσης |
Οδηγός κυμάτων στον προσαρμογέα κοαξίου-ELT 2024.pdf
Διασταυρούμενες αναφορές του προτύπου κυματοδηγού
| Κινέζικο πρότυπο | Διεθνές Πρότυπο | Περιοχή συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Σημείωση:
Έχουμε πάνω από 10.000 είδηΟδηγός κυμάτων για τα κοαξιακά προσαρμοστήριαγια επιλογή, αν δεν βρείτε τον προσαρμογέα που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.Η διάσταση ODM είναι ευπρόσδεκτη.
