Προσαρμογέας Κυματοδηγού WR34 BJ260 σε Ομοαξονικό 2.92mm Θηλυκό Ορθής Γωνίας Κυματοδηγού σε Ομοαξονικό Προσαρμογέα 21.7GHz~33GHz K/BJ260-KF8
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | WR34 Οδηγός κυμάτων σε κοακσιαλούς προσαρμογείς | Υλικό: | Ορείχαλκος |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 21.7-33GHz | Συνδετήρας: | K2.92mm |
| VSWR: | 1.30 | Αντίσταση: | 50 ωμ |
| Μέγεθος κυματοδηγού: | WR34,BJ260 | Στυλ σώματος: | Ορθή γωνία |
| Επισημαίνω: | Προσαρμογέας κυματοδηγού WR34 σε ομοαξονικό,Προσαρμογέας BJ260 σε 2.92mm ορθής γωνίας,Προσαρμογέας κυματοδηγού 21.7GHz~33GHz |
||
Προσαρμογέας Κυματοδηγού σε Ομοαξονικό Θηλυκό WR34 BJ260 σε K2.92mm 21.7GHz~33GHz
Η συχνότητα του προσαρμογείς κυματοδηγού σε ομοαξονικό επεξεργάζονται από Elite Electronic (ELT) καλύπτουν 5.4GHz-110GHz. Με υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετική απόδοση, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και κυμάτων χιλιοστομέτρων. Ο κυματοδηγός έχει τυπικούς ορθογώνιους και διπλής ράβδου κυματοδηγούς, και μη τυπικοί κυματοδηγοί μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του χρήστη. Η διεπαφή σύνδεσης ομοαξονικού άκρου περιλαμβάνει N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm και microstrip. Οι προσαρμογείς κυματοδηγού σε ομοαξονικό χωρίζονται σε δύο τύπους: εκτόξευση άκρου και εκτόξευση ορθής γωνίας από τον προσανατολισμό της διεπαφής. Μεταξύ αυτών, ο τύπος εκτόξευσης RA μπορεί επίσης να χρησιμοποιηθεί ως μια δομή υψηλής ισχύος.
Προδιαγραφή του K/BJ260-KF8:
| Όνομα προϊόντος | Προσαρμογείς Κυματοδηγού WR34 σε Ομοαξονικό 2.92mm |
| Αριθμός Μοντέλου | K/BJ260-KF8 |
| Ομοαξονικός τύπος | K2.92mm |
| Μέγεθος Κυματοδηγού | WR34 |
| Στυλ Σώματος | Ορθή Γωνία |
| Εύρος Συχνοτήτων | 21.7-33GHz |
| Αντίσταση | 50 Ohm |
| VSWR | 1.30 |
Πλεονεκτήματα:
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κ.λπ., γεγονός που τους καθιστά εκτενώς υιοθετημένους σε συσκευές μέτρησης μικροκυμάτων και κυμάτων χιλιοστομέτρων κ.λπ.
Σχέδιο Περιγράμματος Μοντέλου Αρ. K/BJ260-KF8:

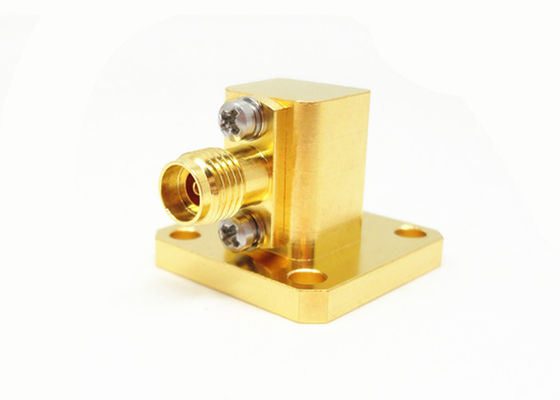

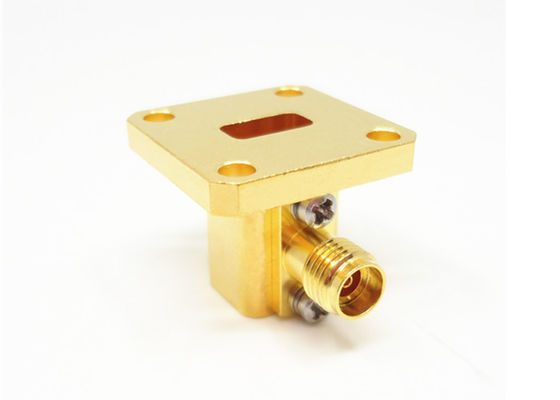

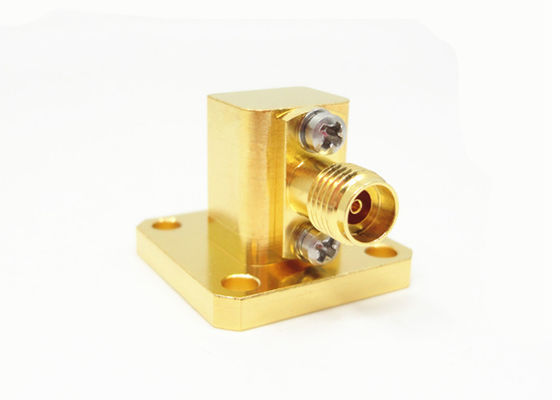

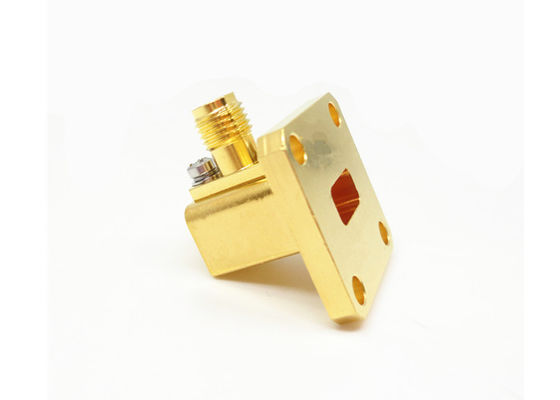

Εικόνες του Προσαρμογέας Κυματοδηγού WR34 BJ260 σε 2.92mm Θηλυκό K/BJ260-KF8:
Λίστα των Προσαρμογείς Κυματοδηγού WR34 σε Ομοαξονικό 2.92mm:
| Αριθμός Μοντέλου | Περιγραφή | Σημείωση |
| K/BJ220-KFE7 | Προσαρμογείς κυματοδηγού WR42(BJ220) σε 2.92mm θηλυκό με εκτόξευση άκρου | BJ220=WR42 |
| K/BJ220-KF6 | Προσαρμογείς κυματοδηγού WR42(BJ220) σε 2.92mm αρσενικό ορθής γωνίας | |
| K/BJ260-KFE5 | Προσαρμογείς κυματοδηγού WR34(BJ260) σε 2.92mm θηλυκό με εκτόξευση άκρου | BJ260=WR34 |
| K/BJ260-KF8 | Προσαρμογείς κυματοδηγού WR34(BJ260) σε 2.92mm θηλυκό ορθής γωνίας | |
| K/BJ320-KFE9 | Προσαρμογείς κυματοδηγού WR28(BJ320) σε 2.92mm θηλυκό με εκτόξευση άκρου | BJ320=WR28 |
| K/BJ320-KF22 | Προσαρμογείς κυματοδηγού WR28(BJ320) σε 2.92mm θηλυκό ορθής γωνίας |
Διασταυρούμενες αναφορές προτύπων κυματοδηγού
| Κινεζικά Πρότυπα | Διεθνή Πρότυπα | Εύρος Συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Προσαρμογέας Κυματοδηγού σε Ομοαξονικό-ELT 2024.pdf
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 1.000 τύπους Προσαρμογείς Κυματοδηγού σε Ομοαξονικό για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας. Η διάσταση ODM είναι ευπρόσδεκτη.
