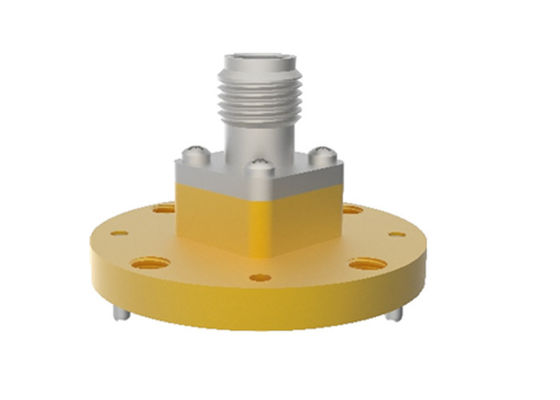

39.2GHz~59.6GHz WR19 BJ500 Σε 1.85mm Θηλυκό Τερματικό Κυματοδηγός Σε Ομοαξονικό Προσαρμογέα 1.85/BJ500-KFE1
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | WR19 BJ500 Waveguide to Coaxial Adapters | Υλικό: | Ορείχαλκος |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 32.9-59.6GHz | Συνδετήρας: | 1.85mm |
| VSWR: | 1.4 | Αντίσταση: | 50 ωμ |
| Μέγεθος κυματοδηγού: | WR19, BJ500 | Στυλ σώματος: | Τέλος εκτόξευσης |
| Επισημαίνω: | Κυματοδηγός WR19 σε προσαρμογέα 1.85mm,BJ500 σε 1.85mm τερματικό κυματοδηγός σε ομοαξονικό προσαρμογέα,39.2-59.6GHz προσαρμογέας κυματοδηγού-ομοαξονικού |
||
39.2GHz~59.6GHz WR19 BJ500 σε 1.85mm Θηλυκός Τερματικός Εκτοξευτής Κυματοδηγός σε Ομοαξονικό Προσαρμογέα
Η συχνότητα του προσαρμογείς κυματοδηγού σε ομοαξονικό επεξεργασμένοι από Elite Electronic (ELT) καλύπτουν 5.4GHz-110GHz. Με υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετική απόδοση, χρησιμοποιείται ευρέως σε μετρήσεις μικροκυμάτων και εξοπλισμό χιλιοστομετρικών κυμάτων. Ο κυματοδηγός έχει τυπικούς ορθογώνιους και διπλής ράβδου κυματοδηγούς, και μη τυπικοί κυματοδηγοί μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του χρήστη. Η διεπαφή σύνδεσης ομοαξονικού άκρου περιλαμβάνει N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και μικροταινία. Οι προσαρμογείς κυματοδηγού σε ομοαξονικό χωρίζονται σε δύο τύπους: τερματικός εκτοξευτής και ορθής γωνίας εκτοξευτής από τον προσανατολισμό της διεπαφής. Μεταξύ αυτών, ο τύπος εκτοξευτή RA μπορεί επίσης να χρησιμοποιηθεί ως μια δομή υψηλής ισχύος.
Προδιαγραφή του 1.85/BJ500-KFE1:
| Όνομα προϊόντος | Κυματοδηγός WR19 BJ500 σε Ομοαξονικούς Προσαρμογείς 1.85mm-Τερματικός Εκτοξευτής |
| Αριθμός Μοντέλου | 1.85/BJ500-KFE1 |
| Ομοαξονικός τύπος | 1.85mm |
| Μέγεθος Κυματοδηγού | WR19(BJ500) |
| Στυλ Σώματος | Τερματικός Εκτοξευτής |
| Εύρος Συχνοτήτων | 39.2GHz-59.6GHz |
| Αντίσταση | 50 Ohm |
| VSWR | 1.4 |
Πλεονεκτήματα:
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κ.λπ., γεγονός που τους καθιστά εκτενώς υιοθετημένους σε μετρήσεις μικροκυμάτων και συσκευές χιλιοστομετρικών κυμάτων κ.λπ.
Σχέδιο Περιγράμματος και Εικόνες του Κυματοδηγός WR19 BJ500 σε Προσαρμογέα Κυματοδηγού σε Ομοαξονικό 1.85mm Θηλυκό 1.85/BJ500-KFE1:
Λίστα των Προσαρμογέων Κυματοδηγού σε Ομοαξονικό 1.85mm:
| Αριθμός Μοντέλου | Περιγραφή | Σημείωση |
| 1.85/BJ500-KF4 | Προσαρμογείς κυματοδηγού WR19(BJ500) σε θηλυκό ομοαξονικό 1.85mm ορθής γωνίας | |
| 1.85/BJ500-KFE1 | Προσαρμογείς κυματοδηγού WR19(BJ500) σε θηλυκό ομοαξονικό 1.85mm τερματικού εκτοξευτή | BJ500=WR19 |
| 1.85/BJ620-KF | Προσαρμογείς κυματοδηγού WR15(BJ620) σε θηλυκό ομοαξονικό 1.85mm ορθής γωνίας | BJ620=WR15 |
| 1.85/BJ620-KFE | Προσαρμογείς κυματοδηγού WR15(BJ620) σε θηλυκό ομοαξονικό 1.85mm τερματικού εκτοξευτή | |
| Προσαρμοσμένος Τύπος | Είναι αποδεκτά προσαρμοσμένα μεγέθη |
Σχετικά προϊόντα Προσαρμογέων Κυματοδηγού σε Ομοαξονικό 1.85mm της Elite Electronic:
Διασταυρούμενες αναφορές Προτύπων Κυματοδηγού
| Κινεζικό Πρότυπο | Διεθνές Πρότυπο | Εύρος Συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 1.000 τύπους Προσαρμογέων Κυματοδηγού σε Ομοαξονικό για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τις λεπτομέρειές σας. Οι διαστάσεις ODM είναι ευπρόσδεκτες.
