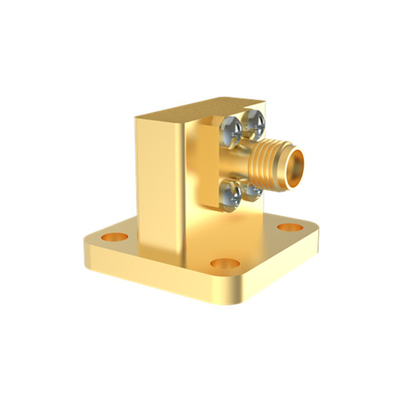

Χρυσή επιχρίστωση WR42 BJ220 έως K2.92mm Γυναικεία κυματοδηγός σε κοαξικό προσαρμογέα 17.6GHz~26.7GHz K/BJ220-KF6
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | WR42 έως 2,92mm Οδηγός κυμάτων σε κοακσιαλούς προσαρμογείς | Υλικό: | Ορείχαλκος |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 17.6-26.7GHz | Συνδετήρας: | 2.92mm |
| VSWR: | 1.25 | Αντίσταση: | 50 ωμ |
| Μέγεθος κυματοδηγού: | WR42,BJ220 | Στυλ σώματος: | Ορθή γωνία |
| Επισημαίνω: | WR42 BJ220 προς K2.92mm Αναπροσαρμοστή,Γυναικεία κυματοδηγός προς Coax Αναπροσαρμοστή |
||
Χρυσή επιχρίστωση WR42 BJ220 έως K2.92mm Γυναικεία κυματοδηγός σε προσαρμογέα κοαξ 17,6GHz ~ 26,7GHz
Η συχνότηταΜε κινητήρα κινητήραΕπεξεργάζονται απόΗλεκτρονική Elite(ΕΛΤ) κάλυψη50,4 GHz-110 GHzΜε υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετικές επιδόσεις, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και χιλιοστών κυμάτων.τυποποιημένοι κυματοδηγοί ορθογώνιας και διπλής κλίσηςΗ κοαξιακή τελική διεπαφή σύνδεσης περιλαμβάνει:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και μικροστριπΟι προσαρμογείς κυματοειδήσεως προς κοαξιόν χωρίζονται σε δύο τύπους: εκτόξευση άκρου και εκτόξευση δεξιάς γωνίας από προσανατολισμό διεπαφής.δομή υψηλής ισχύος.
ΠροδιαγραφήΚ/ΒJ220-KF6:
| Ονομασία του προϊόντος | WR42 BJ220 Οδηγός κυμάτων σε K2.92mm Κοαξιακούς προσαρμογείς |
| Αριθμός μοντέλου. | Κ/ΒJ220-KF6 |
| Τύπος κοαξιού | K2.92mm |
| Μέγεθος κυματοδηγού | WR42 (BJ220) |
| Στυλ σώματος | Δικιά γωνία |
| Πεδίο συχνότητας | 170,6-26,7 GHz |
| Αντίσταση SMA | 50 Ωμ |
| VSWR | 1.25 |
Πλεονεκτήματα
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κλπ., γεγονός που τους καθιστά ευρέως αποδεκτούς σε συσκευές μέτρησης μικροκυμάτων και χιλιοστών κυμάτων κλπ.
Σύνοψη και εικόνεςWR42 BJ220 έως 2,92 mm Γυναικεία κυματοδηγός σε προσαρμογέα κοαξιούΚ/ΒJ220-KF6:
ΚατάλογοςΟδηγός κυμάτων σε κοακσιαλούς προσαρμογείς K2.92mm:
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| Κ/ΒJ220-KF6 | WR42 ((BJ220) σε 2,92 mm θηλυκές προσαρμογές ορθογώνιας γωνίας | |
| Κ/ΒJ220-KFE7 | WR42 ((BJ220) έως 2,92 mm θηλυκό άκρο εκτόξευσης προσαρμογή | BJ220=WR42 |
| Κ/ΒJ260-KF8 | WR34(BJ260) σε γυναικεία προσαρμογείς δεξιάς γωνίας 2,92 mm | BJ260=WR34 |
| Κ/ΒJ260-KFE5 | WR34(BJ260) σε προσαρμογείς εκτόξευσης 2,92 mm θηλυκής άκρης | |
| Τύπος προσαρμοσμένος | Τα προσαρμοσμένα μεγέθη είναι αποδεκτά. |
Συγγενικά προϊόντα από προσαρμογείς κυματοδρόμου 2,92 mm προς κοαξικότης Elite Electronic:
Διασταυρούμενες αναφορές του προτύπου κυματοδηγού
| Κινέζικο πρότυπο | Διεθνές Πρότυπο | Περιοχή συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Σημείωση:
Έχουμε πάνω από 1.000 είδηΟδηγός κυμάτων για τα κοαξιακά προσαρμοστήριαγια επιλογή, αν δεν βρείτε τον προσαρμογέα που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.Η διάσταση ODM είναι ευπρόσδεκτη.
