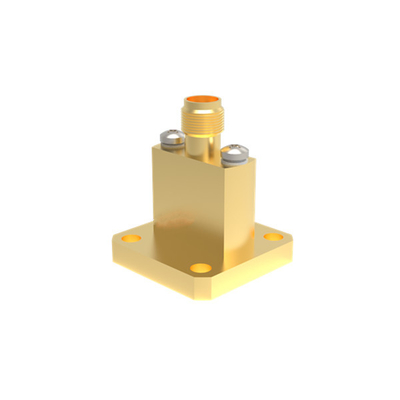

WR42 BJ220 έως K2.92mm Γυναικείο άκρο εκτόξευσης κυματοδηγός σε προσαρμογέα κοάξ 17,6GHz ~ 26,7GHz K / BJ220-KFE7
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | WR42 K2.92mm Οδηγός κυμάτων σε κοακσιαλούς προσαρμογείς | Υλικό: | Άλλες χημικές ουσίες |
|---|---|---|---|
| Πεδίο συχνότητας: | 170,6-26,7 GHz | Συνδετήρας: | K2.92mm |
| Vswr: | 1.35 | Αντίσταση: | 50 Ωμ |
| Μέγεθος κυματοδηγού: | WR42,BJ220 | Στυλ σώματος: | Τέλος εκτόξευσης |
| Επισημαίνω: | K2.92mm Οδηγός κυμάτων σε προσαρμογέα κοάξ,WR42 BJ220 Διοδηγός κυμάτων σε προσαρμογέα ελκυσμού,17.6GHz~26.7GHz Οδηγός κυμάτων στον προσαρμογέα κοαξίου |
||
WR42 BJ220 έως K2.92mm Γυναικείο άκρο εκτόξευσης κυματοδηγός σε προσαρμογέα κοάξ 17,6GHz ~ 26,7GHz
Η συχνότηταΜε κινητήρα κινητήραΕπεξεργάζονται απόΗλεκτρονική Elite(ΕΛΤ) κάλυψη50,4 GHz-110 GHzΜε υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετικές επιδόσεις, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και χιλιοστών κυμάτων.τυποποιημένοι κυματοδηγοί ορθογώνιας και διπλής κλίσηςΗ κοαξιακή τελική διεπαφή σύνδεσης περιλαμβάνει:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και μικροστριπΟι προσαρμογείς κυματοειδήσεως προς κοαξιόν χωρίζονται σε δύο τύπους: εκτόξευση άκρου και εκτόξευση δεξιάς γωνίας από προσανατολισμό διεπαφής.δομή υψηλής ισχύος.
ΠροδιαγραφήΚ/ΒJ220-KFE7:
| Ονομασία του προϊόντος | WR42 Οδηγός κυμάτων σε κοακσιαλούς προσαρμογείς K2.92mm |
| Αριθμός μοντέλου. | Κ/ΒJ220-KFE7 |
| Τύπος κοαξιού | K2.92mm |
| Μέγεθος κυματοδηγού | WR42 (BJ220) |
| Στυλ σώματος | Τέλος εκτόξευσης |
| Πεδίο συχνότητας | 17.6-26.7GHz |
| Αντίσταση SMA | 50 Ωμ |
| VSWR | 1.30 |
Πλεονεκτήματα
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κλπ., γεγονός που τους καθιστά ευρέως αποδεκτούς σε συσκευές μέτρησης μικροκυμάτων και χιλιοστών κυμάτων κλπ.
Σύνοψη και εικόνεςWR42 BJ220 έως 2,92 mm Γυναικεία κυματοδηγός σε προσαρμογέα κοαξιούΚ/ΒJ220-KFE7:
ΚατάλογοςΟδηγός κυμάτων σε 2.92mm Κοαξιακούς προσαρμογείς:
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| Κ/ΒJ220-KF6 | WR42 ((BJ220) έως 2,92 mm γυναικεία προσαρμογή ορθογώνιας γωνίας | |
| Κ/ΒJ220-KFE7 | WR42 ((BJ220) έως 2,92 mm θηλυκό άκρο εκτόξευσης προσαρμογή | BJ220=WR42 |
| Τύπος προσαρμοσμένος | Τα προσαρμοσμένα μεγέθη είναι αποδεκτά. |
Διασταυρούμενες αναφορές των προτύπων κυματοδηγίας
| Κινέζικα πρότυπα | Διεθνή πρότυπα | Περιοχή συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Σημείωση:
Έχουμε πάνω από 1.000 είδηΟδηγός κυμάτων για τα κοαξιακά προσαρμοστήριαγια επιλογή, αν δεν βρείτε τον προσαρμογέα που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.Η διάσταση ODM είναι ευπρόσδεκτη.
