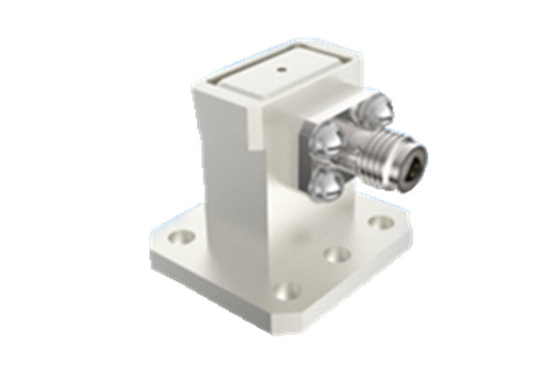

Υψηλής απόδοσης κυματοδείκτης προς 2.92 τύπου πλευρικής τροφοδοσίας κοακσιακού προσαρμογέα BJ180
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | 2.92mm Οδηγός κυμάτων σε προσαρμογέα κοαξίου | Συχνότητα: | 15GHz~22GHz |
|---|---|---|---|
| Εφαρμογή: | Αεροδιαστημικός | απώλεια εισαγωγής: | ≤ 0,25 dB |
| Vswr: | ≤1.25 | Συμμόρφωση Rohs: | Ναι |
| Τύπος συνδέσμου: | K2.92mm | Μέγεθος κυματοδηγού: | WR-51 |
| βάρος: | ≤20g | ||
| Επισημαίνω: | BJ180 Παρενέργεια πλευρικής τροφοδοσίας κοακσιακού προσαρμογέα,Υψηλής απόδοσης κοαξιώδης προσαρμογός πλευρικής τροφοδοσίας,2.92 Τύπος πλευρικής τροφοδοσίας κοακσιακού προσαρμογέα |
||
Υψηλής απόδοσης κυματοδηγός προς 2.90 τύπου πλευρικής τροφοδοσίας κοακσιακού προσαρμογέα BJ180
Οι ομοαξονικοί μετατροπείς κυματοειδούς για διαστημικά σκάφη που παράγονται από την εταιρεία μας χωρίζονται σε δύο δομικές μορφές, άμεση τροφοδότηση και πλευρική τροφοδότηση.
Οι μετατροπείς κοαξιών κυματοειδών για διαστημικά σκάφη χωρίζονται σε κατευθείαν τροφοδοτούμενους και πλευρικά τροφοδοτούμενους, με εύρος συχνοτήτων από 5,3 GHz έως 110 GHz.
Οι ορθογώνιες θύρες κυματοδηγού στο τέλος του κυματοδηγού είναι BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,συνδετήρας τελικής διεπαφής ομοάξιας με σειρά SMAΚάθε προϊόν θύρας κυματοδηγού καλύπτει το πλήρες εύρος ζώνης του κυματοδηγού.
Κάθε είδος προϊόντος θύρας κυματοδηγού καλύπτει το πλήρες εύρος ζώνης του κυματοδηγού και τα προϊόντα έχουν αξιόπιστη δομή, μικρές εξωτερικές διαστάσεις, εξαιρετικές ηλεκτρικές επιδόσεις και συνέπεια.και ελαφρύ βάρος (≤20g)Χρησιμοποιούνται ευρέως σε διάφορους τύπους διαστημόπλοια.
Ειδικότητα:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Βασικές παραμέτρους | |||
| Δύναμη συνεχών κυμάτων | 2W | ||
| Πεδίο συχνότητας | (187.5/α) GHz~(285.7/α) GHz,α είναι οι διαστάσεις των μακρών πλευρών της θύρας κυματοδηγού | ||
| Περιοχή θερμοκρασίας λειτουργίας | -65°C~+125°C | ||
| Αντίσταση μόνωσης | ≥ 5000MΩ | ||
| Άλλα | |||
| Δυνατότητα πώλησης | Δάχος της στρώσης επιχρυσωμένης επικάλυψης στην κεντρική επαφή ≥1,27μm | ||
| Πορωτικότητα επικάλυψης | Υπεραίωτο νιτρικό οξύ | Σε διαφανές δοχείο με ειδική βαρύτητα 1,316 (θερμοκρασία 25°C±3°C), 30 δευτερόλεπτα | |
| Συγκεντρωμένο αζώτο | Συγκέντρωση 68% αναλυτικά καθαρή σε δοχείο σε θερμοκρασία 25°C±3°C,20min | ||
| Ονομαστική θερμοκρασία αποθήκευσης Περιοχή θερμοκρασίας | -55°C~+100°C | ||

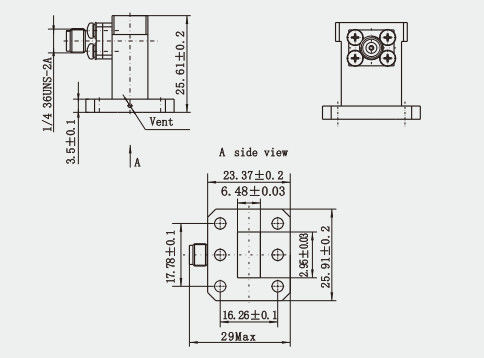

Σχεδιασμός:(μμ)
Χαρακτηριστικά:
1- Μετατροπή ενέργειας υψηλής απόδοσης: Ο σχεδιασμός του κοαξιώδους μετατροπέα κυματοειδήσεως βασίζεται στη διαφορά των χαρακτηριστικών διάδοσης των ηλεκτρομαγνητικών κυμάτων σε διαφορετικά μέσα μετάδοσης,και συνειδητοποιεί υψηλής απόδοσης μετατροπή ενέργειας μεταξύ κυματοειδήτη και ομοαξονικής γραμμής μέσω εύλογου δομικού σχεδιασμού και επιλογής παραμέτρων.
2Ευρύτατο εύρος ζώνης: Ο ομοαξιαίος μετατροπέας κυματοειδήσεως έχει ευρύ εύρος ζώνης, ο οποίος μπορεί να καλύπτει το εύρος συχνοτήτων από συνεχές ρεύμα έως ζώνη χιλιοστών κυμάτων και ακόμη υψηλότερη.
3. Χαμηλή απώλεια εισαγωγής: οι ομοαξονικοί μετατροπείς κυματοειδούς έχουν χαμηλή απώλεια εισαγωγής κατά τη διαδικασία μετατροπής, πράγμα που σημαίνει ότι το σήμα χάνει λιγότερη ενέργεια κατά τη διαδικασία μετατροπής,βοηθώντας στη διατήρηση της ακεραιότητας και της δύναμης του σήματος.
4. Χαμηλή VSWR: Η VSWR είναι μέτρο του βαθμού αντιστοίχισης των γραμμών μετάδοσης.που δείχνει καλή απόδοση αντιστοίχισης και μειώνει την αντανάκλαση και στρέβλωση του σήματος.
5Διαφορετικές δομές: Οι ομοαξονικοί μετατροπείς κυματοειδούς έχουν διάφορες δομές, όπως ορθογώνιος ομοαξονικός μετατροπείς κυματοειδούς 90° και ο κορυφωμένος ομοαξονικός μετατροπείς κυματοειδούς 180°,που μπορούν να επιλεγούν σύμφωνα με διαφορετικές απαιτήσεις εφαρμογής.
Εφαρμογή:
1Ο εξοπλισμός και τα συστήματα μικροκυμάτων: Στους εξοπλισμούς μικροκυμάτων, οι συγκεφαλαιακοί μετατροπείς καθοδήγησης κυμάτων χρησιμοποιούνται για τη σύνδεση διαφόρων γραμμών μετάδοσης, όπως οι συγκεφαλαιακοί γραμμές και οι σωλήνες καθοδήγησης κυμάτων,για αποτελεσματική μετάδοση σήματοςΧρησιμοποιείται ευρέως σε διάφορα συστήματα μικροκυμάτων, όπως κεραίες, πομπούς, δέκτες και εξοπλισμό τερματικού φορέα.
2Σύστημα ραντάρ: Στο σύστημα ραντάρ, ο συγακσιακός μετατροπέας κυματοδηγού είναι μια απαραίτητη παθητική συσκευή μετατροπής που χρησιμοποιείται για τη σύνδεση διαφόρων τμημάτων του ραντάρ για να εξασφαλιστεί σταθερή μετάδοση σήματος.
3- Πληροφορίες μέσω δορυφόρου: Οι συγκεφαλαιώδεις μετατροπείς κυματοειδούς καθοδήγησης εφαρμόζονται επίσης στον τομέα των δορυφορικών επικοινωνιών.ειδικά όταν είναι απαραίτητο να διασυνδεθεί η ομοαξονική γραμμή του επίγειου σταθμού με το σύστημα κυματοδηγού στον δορυφόρο.
Καταλόγος προϊόντων:
1.85 σειράς
2.4σειρά
2.92σειρά
SMAσειρά
Σειρά SMP
Σειρά SMPM
Προϊόντα μονωτικών υαλοπίνακα
Συγκεντρωτικός προσαρμογός κυματοδρόμου
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMA, αν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
