Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Κυματοδηγός σε Προσαρμογέας 2,92 mm | μοντέλο: | BTZH-P1H-3 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 18 GHz ~ 26,5 GHz | Αντίσταση: | 50Ω |
| DWV: | 500V | Αντίσταση μόνωσης: | ≥5000MΩ |
| VSWR: | ≤1,25 | Απώλεια εισαγωγής: | ≤ 0,25dB |
| Θερμοκρασία: | -55°C ~125°C | ||
| Επισημαίνω: | WR 42 waveguide right angle adapter,2.92mm K type RF connector,Aerospace waveguide adapter 18GHz-26.5GHz |
||

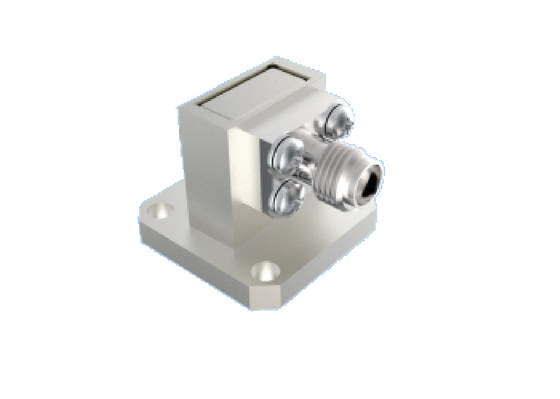

Πομπός κυματοδηγού αεροδιαστημικής WR 42 σε προσαρμογέα τύπου K 2,92 mm, ζώνη Ku/K 15 GHz~22 GHz, δεξιά γωνία, αεροδιαστημικοί σύνδεσμοι RF με χαμηλή απώλεια εισαγωγής
Η Elite Electronics παράγει προσαρμογείς κυματοδηγού σε ομοαξονικό καλώδιο αεροδιαστημικής ποιότητας, διαθέσιμοι σε δύο δομικούς τύπους: Τερματικήςεκκίνησης και δεξιάς γωνίας. Το εύρος συχνοτήτων κυμαίνεται από 5,3 GHz έως 145 GHz. Οι ορθογώνιες θύρες κυματοδηγού περιλαμβάνουν: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
Η ομοαξονική διεπαφή καλύπτει SMA, 2,92 mm, 2,4 mm και 1,85 mm, 1,0 mm, 0,8 mm σειρά. Κάθε θύρα κυματοδηγού υποστηρίζει το πλήρες εύρος ζώνης του κυματοδηγού. Διαθέτοντας αξιόπιστη δομή, συμπαγείς εξωτερικές διαστάσεις, εξαιρετική ηλεκτρική απόδοση με καλή συνέπεια και χαμηλό βάρος (≤20 g), αυτά τα προϊόντα χρησιμοποιούνται ευρέως σε διάφορους τύπους διαστημοπλοίων.
Χαρακτηριστικά Σχεδιασμού Εξαρτημάτων Κυματοδηγού
- Συμπαγής σχεδιασμός
- Λειτουργία εύρους ζώνης έως 145 GHz
- Ανθεκτική κατασκευή για αξιοπιστία
- Διαθέσιμο σε πολλαπλές διαμορφώσεις: εκκίνηση τερματικού, επιλογές δεξιάς γωνίας
- Χαμηλό VSWR & χαμηλή απώλεια εισαγωγής
50Ω 18GHz~26.5GHz WR 42 / BJ220 Προσαρμογέας κυματοδηγού σε 2,92 mm, ζώνη K, δεξιά γωνία, εξαρτήματα κυματοδηγού με χαμηλό VSWR
Μοντέλο : BTZH-P1H-3
Σημείωση: Παρακαλούμε επικοινωνήστε ελεύθερα με τις πωλήσεις για περισσότερες λεπτομέρειες μοντέλων αεροδιαστημικών εξαρτημάτων κυματοδηγού.
Σημείωση: Ελέγξτε τον κατάλογό μας για περισσότερα παρόμοια μοντέλα σύμφωνα με την εφαρμογή σας.
Εφαρμογές
Η Xi'an Elite Electronics ειδικεύεται σε συστηματικές λύσεις διασύνδεσης για απαιτητικές βιομηχανίες, όπως:
- Συστήματα αεροδιαστημικής και αεροπορίας
- Εξοπλισμός πλοήγησης και ραντάρ
- Συστήματα επικοινωνιών
- Όργανα μέτρησης
- Ηλεκτρονικές εφαρμογές
Συσκευασία & Αποστολή
Κάθε προσαρμογέας κυματοδηγού δεξιάς γωνίας WR42 σε 2,92 mm, αεροδιαστημικά εξαρτήματα κυματοδηγού, συσκευάζεται προσεκτικά για να διασφαλιστεί η προστασία κατά τη μεταφορά:
Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών για άμεση παράδοση, παρέχοντας στους πελάτες πληροφορίες παρακολούθησης κατά την αποστολή.
Σχετικές πληροφορίες θύρας κυματοδηγού: (μόνο για αναφορά)
| BJ | WR | Συχνότητα (GHz) | Εσωτερικό πλάτος | Εσωτερικό ύψος | Κοινή ζώνη συχνότητας |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38~8.17 | 34.85 | 15.80 | Ζώνη C/X |
| BJ84 | WR112 | 6.57~9.99 | 28.50 | 12.62 | Ζώνη X |
| BJ100 | WR90 | 8.20~12.50 | 22.86 | 10.16 | Ζώνη X |
| BJ120 | WR75 | 9.84~15.00 | 19.05 | 9.525 | Χαμηλή συχνότητα Ku. |
| BJ140 | WR62 | 11.90~18.00 | 15.80 | 7.90 | Ζώνη Ku |
| BJ180 | WR51 | 15.80~24.00 | 12.95 | 6.48 | Υψηλή συχνότητα Ku/Χαμηλή συχνότητα K |
| BJ220 | WR42 | 18.00~26.50 | 10.67 | 5.33 | Ζώνη K |
| BJ260 | WR34 | 21.70~33.00 | 8.636 | 4.318 | Χαμηλή συχνότητα Ka |
| BJ320 | WR28 | 26.50~40.00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33.00~50.00 | 5.690 | 2.845 | Υψηλή συχνότητα Ka / U |
| BJ500 | WR19 | 39.20~59.60 | 4.775 | 2.388 | Ζώνη U/V |
| BJ620 | WR15 | 50.00~75.00 | 3.759 | 1.880 | Ζώνη V |
| BJ740 | WR12 | 60.50~91.90 | 3.099 | 1.549 | Ζώνη E |
| BJ900 | WR10 | 75.00~110.0 | 2.540 | 1.270 | Ζώνη W |
| BJ1200 | WR08 | 92.20~140.0 | 2.032 | 1.016 | Ζώνη F |
