50Ω 15GHz~22GHz WR 51/BJ180 Οδηγός κυμάτων σε 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors με χαμηλή VSWR & χαμηλή απώλεια εισαγωγής

Όλα τα Προϊόντα
Συνδετήρας SMA RF (204)
Συνδετήρας SMP RF (234)
Συνδετήρας SMPM RF (96)
συνδετήρας 1.0mm RF (23)
συνδετήρας 1.85mm RF (11)
συνδετήρας 2.4mm RF (39)
συνδετήρας 2.92mm RF (133)
συνδετήρας 3.5mm RF (13)
Σύνδεσμος SSMA RF (71)
Μεταξύ του προσαρμοστή σειράς RF (86)
Συνδετήρες RF αεροδιαστημικής χρήσης (31)
Συστατικά κυματοδηγού αεροδιαστημικού τομέα (9)
Συνέλευση καλωδίων RF (73)
Λήξη φορτίων RF (29)
Κυματοδηγός στον ομοαξονικό προσαρμοστή (34)
Γυαλί στους συνδετήρες σφραγίδων μετάλλων (123)
J30J συνδετήρας σειράς (49)
Περιστροφικές ενώσεις μικροκυμάτων (6)
Ενσωματωμένος συνδετήρας (22)
Ομοαξονικός συνδετήρας προσαρμοστών RF (249)
Είμαι Online Chat Now
Πιστοποίηση
ΚΙΝΑ Xi'an Elite Electronics Co., Ltd. Πιστοποιήσεις
ΚΙΝΑ Xi'an Elite Electronics Co., Ltd. Πιστοποιήσεις
Το προϊόν ήταν ακριβώς όπως αναμενόταν και υψηλού - ποιότητα. Η υπηρεσία ήταν άριστη. Θα διατάξει σίγουρα από πάλι.

—— Gregory, ΗΠΑ

Κατάλαβε τις απαιτήσεις μου και επιδίωξε τα σωστά μέρη.

—— Ian, Νέα Ζηλανδία

Είναι μια μεγάλη ευχαρίστηση που εξετάζει σας και σας ευχαριστεί για τη βοήθεια και την πρότασή σας. Ελπίδα ότι θα υπάρξει περισσότερο copperation στο κοντινό μέλλον.

—— Terence, Σιγκαπούρη

Οι συνδετήρες SMP είναι υψηλοί - η ποιότητα, το ποσοστό διαρροών μπορεί να φθάσει σε 1*10^-9 mbar*l/s. Πολύς με μια τέτοια οικονομική τιμή.

—— Jonh, Ηνωμένες Πολιτείες

Επαγγελματικός πωλητής

—— Abdu, Σαουδική Αραβία

Πήρα τις συνδέσεις υψηλής συχνότητας και είναι πολύ καλές!

—— Τζάκι, Κορέα

Δοκιμάσαμε τα καλώδια και όλα λειτουργούν όπως αναμενόταν.

—— Τζος, Ηνωμένο Βασίλειο

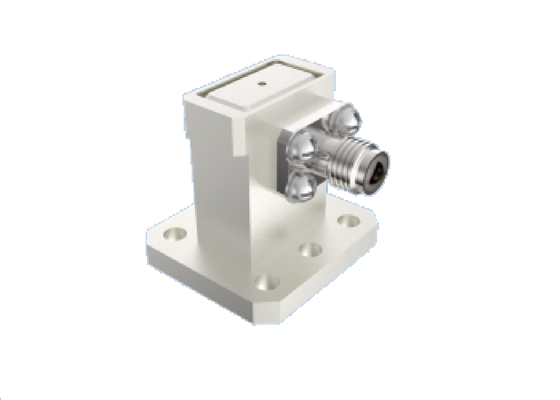

50Ω 15GHz~22GHz WR 51/BJ180 Οδηγός κυμάτων σε 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors με χαμηλή VSWR & χαμηλή απώλεια εισαγωγής

50Ω 15GHz~22GHz WR 51/BJ180 Waveguide to 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors with Low VSWR & Low Insertion Loss
50Ω 15GHz~22GHz WR 51/BJ180 Waveguide to 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors with Low VSWR & Low Insertion Loss

Μεγάλες Εικόνας :  50Ω 15GHz~22GHz WR 51/BJ180 Οδηγός κυμάτων σε 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors με χαμηλή VSWR & χαμηλή απώλεια εισαγωγής Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: Xi'an, Κίνα
Μάρκα: ELT
Πιστοποίηση: RoHS
Αριθμό μοντέλου: BTZH-P1G-3
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: MOQ 10 για νέα παραγωγή
Τιμή: Depending on the quantity
Συσκευασία λεπτομέρειες: 1 τεμάχιο/πλαστική σακούλα, 100 τεμάχια/κατάστημα
Χρόνος παράδοσης: 8-12 εβδομάδες
Όροι πληρωμής: T/T ή LC
Δυνατότητα προσφοράς: Σαν απαιτήσεις
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Όνομα προϊόντος: Κυματοδηγός σε Προσαρμογέας 2,92 mm Μοντέλο: BTZH-P1G-3
Εύρος Συχνοτήτων: 15GHz~22GHz Αντίσταση: 50Ω
DWV: 500V Αντίσταση μόνωσης: ≥5000MΩ
VSWR: ≤1,25 Απώλεια εισαγωγής: ≤ 0,25dB
Θερμοκρασία: -55°C ~125°C
Επισημαίνω:

50Ω WR 51 προσαρμογός κυματοδηγού

,

Σύνδεσμος δεξιάς γωνίας ζώνης Ku/K

,

χαμηλό VSWR αεροδιαστημικό RF προσαρμογέα

50Ω 15GHz~22GHz WR 51/BJ180 Οδηγός κυμάτων σε 2,92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors με χαμηλό VSWR


Η Elite Electronics παράγει κυματοδηγό αεροδιαστημικού επιπέδου σε ομοαξονικό προσαρμογέα, διαθέσιμο σε δύο δομικούς τύπους:τύπου εκτόξευσης και ορθής γωνίαςΟι συχνότητες κυμαίνονται από 5,3 GHz έως 145 GHz. Οι ορθογώνιες πύλες κυματοδηγού των εξαρτημάτων Aerospace Waveguide περιλαμβάνουν: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51),BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)



Η ομοαξονική κάλυψη διεπαφής SMA, 2,92 mm, 2,4 mm και 1,85 mm, 1,0 mm, 0,8 mmκάθε σειράΗ πύλη κυματοδρομικής θύρας υποστηρίζει το πλήρες εύρος ζώνης κυματοδρομικής θύρας.≤20 g), τα προϊόντα αυτά χρησιμοποιούνται ευρέως σε διάφορους τύπους διαστημικών σκαφών.



Χαρακτηριστικά σχεδιασμού των κατασκευαστικών στοιχείων αεροδιαστημικών κυματοδηγών
  • Σύνθετο σχεδιασμό
  • Δραστηριότητα ζώνης συχνοτήτων έως 145 GHz
  • Σκληρή κατασκευή για αξιοπιστία
  • Διαθέσιμο σε πολλαπλές διαμορφώσεις: εκτόξευση στο τέλος, επιλογές δεξιάς γωνίας
  • Χαμηλή VSWR & χαμηλή απώλεια εισαγωγής


50Ω 15GHz~22GHz WR 51/BJ180 Οδηγός κυμάτων σε 2,92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors με χαμηλό VSWR
Πρότυπο: BTZH - P1G-3
50Ω 15GHz~22GHz WR 51/BJ180 Οδηγός κυμάτων σε 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors με χαμηλή VSWR & χαμηλή απώλεια εισαγωγής
Σημείωση: Παρακαλούμε επικοινωνήστε ελεύθερα με τις πωλήσεις για περισσότερες λεπτομέρειες για το μοντέλο.
Σημείωση: Παρακαλούμε ελέγξτε τον κατάλογο μας για παρόμοια μοντέλα σύμφωνα με την αίτησή σας.
Εφαρμογές των κατασκευαστικών στοιχείων αεροδιαστημικών κυματοδηγών
Η Xi'an Elite Electronics ειδικεύεται σε συστηματικές λύσεις διασύνδεσης για απαιτητικές βιομηχανίες, όπως:
  • Συστήματα αεροδιαστημικού και αεροπορικού τομέα
  • Εξοπλισμός πλοήγησης και ραντάρ
  • Συστήματα επικοινωνίας
  • Μηχανές μέτρησης
  • Εφαρμογές ηλεκτρονικών
Industrial applications of SSMA connectors
Συσκευή και αποστολή
Κάθε κατασκευαστικό στοιχείο αεροδιαστημικού κυματοδηγού συσκευάζεται προσεκτικά για να εξασφαλίζεται προστασία κατά τη μεταφορά:
Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών για την ταχεία παράδοση, παρέχοντας στους πελάτες πληροφορίες παρακολούθησης κατά την αποστολή.
50Ω 15GHz~22GHz WR 51/BJ180 Οδηγός κυμάτων σε 2.92mm Adapter Ku/K Band Right Angle Structure Aerospace RF Connectors με χαμηλή VSWR & χαμηλή απώλεια εισαγωγής
Σχετικές πληροφορίες για το λιμάνι καθοδήγησης κυμάτων: (μόνο για αναφορά)
BJ WR Συχνότητα (GHz) Εσωτερικό πλάτος Εσωτερικό ύψος Συνήθης συχνότητα
BJ70 WR137 5.388.17 34.85 15.80 Διάταξη C/X
BJ84 WR112 6.57 ∙9.99 28.50 12.62 Χ ζώνη
BJ100 WR90 8.20 ∙12.50 22.86 10.16 Χ ζώνη
BJ120 WR75 9.84 ¢15.00 19.05 9.525 Κου χαμηλή συχνότητα.
BJ140 WR62 11.90 ∙18.00 15.80 7.90 Κου Μπαντ
BJ180 WR51 15.80 ∙ 24.00 12.95 6.48 Κου υψηλή/Κ χαμηλή συχνότητα.
BJ220 WR42 18.00 ¢ 26.50 10.67 5.33 Διάταξη Κ
BJ260 WR34 21.70 ̇ 33.00 8.636 4.318 Κα χαμηλή συχνότητα.
BJ320 WR28 26.50-40.00 7.112 3.556 Κα
BJ400 WR22 33.00 ¢50.00 5.690 2.845 Κα Υψηλή συχνότητα. / U
BJ500 WR19 39.20-59.60 4.775 2.388 Διάταξη U/V
BJ620 WR15 50.00 ¢75.00 3.759 1.880 Διάταξη V
BJ740 WR12 60.50 ̇ 91.90 3.099 1.549 Διάταξη Ε
BJ900 WR10 75.00 ¢ 110.0 2.540 1.270 Διάταξη W
BJ1200 WR08 92.20 ¢ 140.0 2.032 1.016 Διάταξη F
