WR51 15-22GHz K2.92mm Μετατροπέας Οδηγού Κύματος End Launch σε Ομοαξονικό για Αεροδιαστημική

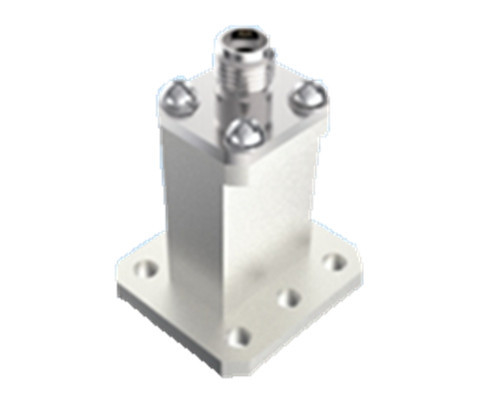

Μεγάλες Εικόνας : WR51 15-22GHz K2.92mm Μετατροπέας Οδηγού Κύματος End Launch σε Ομοαξονικό για Αεροδιαστημική Καλύτερη τιμή

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	ELT (Elite)
Πιστοποίηση:	ISO-9001-2015
Αριθμό μοντέλου:	ZH-H1G-3

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	100 κομμάτια
Τιμή:	negotiable
Συσκευασία λεπτομέρειες:	Καρτόνι τυπικής εξαγωγής
Χρόνος παράδοσης:	Εντός 5-7 εργάσιμων ημερών (για αποθέματα)
Όροι πληρωμής:	T/T, Western Union, L/C
Δυνατότητα προσφοράς:	1,000, 000 τεμάχια ανά μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντος:	2.92 Διορθωτής συσπειρωτικών κυμάτων ραδιοσυχνοτήτων	Δύναμη συνεχών κυμάτων:	2W
Συχνότητα:	(187.5/α) GHz~(285.7/α) GHz	Αντίσταση μόνωσης:	≥ 5000MΩ
Εφαρμογή:	Επικοινωνία	Υλικό:	χάλκινο
Ονομαστική θερμοκρασία αποθήκευσης Περιοχή θερμοκρασίας:	-55°C~+100°C	Περιοχή θερμοκρασίας λειτουργίας:	-65°C~+125°C
Επισημαίνω:	2.92 Τύπος προσαρμογέα κυματοδρόμου , Διορθωτής υψηλής απόδοσης , BJ180 Αναπροσαρμοστής κυματοειδήσεως

WR51 15-22GHz K2.92mm Τελικός οδηγός κυμάτων εκτόξευσης σε κοακσιακό προσαρμογέα για αεροδιαστημική χρήση

^{Οι ομοαξονικοί προσαρμογείς κυματοδηγού για διαστημικά σκάφη που παράγονται από την Elite Electronic χωρίζονται σε δύο δομικές μορφές, τον τύπο εκτόξευσης από το τέλος και τον τύπο ορθής γωνίας, με συχνότητα από 5,3GHz έως 110GHz.}

^{Οι ορθογώνιες θύρες κυματοδηγού στο τέλος του κυματοδηγού είναι WR137 ((BJ70), WR112 ((BJ84), WR90 ((BJ100), WR75 ((BJ120), WR62 ((BJ140), WR51 ((BJ180), WR42 ((BJ220), WR34 ((BJ260), WR28 ((BJ320), WR22 ((BJ400), WR18 ((BJ500),WR14(BJ620), WR12(BJ740), WR10(BJ900).}

^{Η ομοαξονική τελική διεπαφή διεπαφής με σειρά SMA, σειρά 2.92, σειρά 2.4, σειρά 1.85 κλπ. Κάθε προϊόν θύρας κυματοδηγού καλύπτει το πλήρες εύρος ζώνης κυματοδηγού,και τα προϊόντα έχουν αξιόπιστη δομή, μικρές εξωτερικές διαστάσεις, εξαιρετικές ηλεκτρικές επιδόσεις και συνέπεια, και ελαφρύ βάρος (≤20g), κλπ. Έχουν χρησιμοποιηθεί ευρέως σε διάφορους τύπους διαστημικών σκαφών.}

WR51 15-22GHz K2.92mm Μετατροπέας Οδηγού Κύματος End Launch σε Ομοαξονικό για Αεροδιαστημική 0

Ειδικότητα:

Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.

Βασικές παραμέτρους
Δύναμη συνεχών κυμάτων		2W
Πεδίο συχνότητας		(187.5/α) GHz~(285.7/α) GHz,α είναι οι διαστάσεις των μακρών πλευρών της θύρας κυματοδηγού
Περιοχή θερμοκρασίας λειτουργίας		-65°C~+125°C
Αντίσταση μόνωσης		≥ 5000MΩ
Άλλα
Δυνατότητα πώλησης		Δάχος της στρώσης επιχρυσωμένης επικάλυψης στην κεντρική επαφή ≥1,27μm
Πορωτικότητα επικάλυψης	Υπεραίωτο νιτρικό οξύ	Σε διαφανές δοχείο με ειδική βαρύτητα 1,316 (θερμοκρασία 25°C±3°C), 30 δευτερόλεπτα
	Συγκεντρωμένο αζώτο	Συγκέντρωση 68% αναλυτικά καθαρή σε δοχείο σε θερμοκρασία 25°C±3°C,20min
Ονομαστική θερμοκρασία αποθήκευσης Περιοχή θερμοκρασίας		-55°C~+100°C

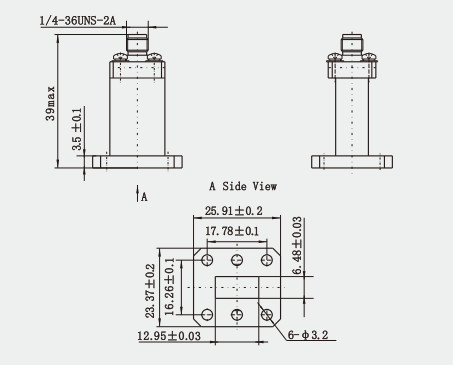

Σχεδιασμός:(μμ)

WR51 15-22GHz K2.92mm Μετατροπέας Οδηγού Κύματος End Launch σε Ομοαξονικό για Αεροδιαστημική 1

Χαρακτηριστικά:

^{Σημαντική συμβατότητα:Οι ομοαξονικοί μετατροπείς καθοδήγησης κυμάτων είναι συμβατοί με πολλούς τύπους καλωδίων ραδιοσυχνοτήτων, συμπεριλαμβανομένων των ημι-κατακάμπτων καλωδίων και των ευέλικτων καλωδίων, γεγονός που τους καθιστά ευρύτερα εφαρμόσιμους σε πρακτικές εφαρμογές.}
^{Ευρύ φάσμα εφαρμογών:Οι ομοαξονικοί μετατροπείς κυματοειδήσεως χρησιμοποιούνται ευρέως σε συστήματα κεραίας, συστήματα επικοινωνίας μικροκυμάτων, συστήματα ραντάρ,εξοπλισμός δοκιμών και άλλα πεδία για την πραγματοποίηση της μετατροπής ενέργειας μεταξύ διαφορετικών μέσων μετάδοσης.}
^{Μετατροπή ενέργειας υψηλής απόδοσης:Ο σχεδιασμός του ομοαξονικού μετατροπέα κυματοειδούς βασίζεται στη διαφορά των χαρακτηριστικών διάδοσης ηλεκτρομαγνητικών κυμάτων σε διαφορετικά μέσα μετάδοσης.και συνειδητοποιεί υψηλής απόδοσης μετατροπή ενέργειας μεταξύ κυματοειδήτη και ομοαξονικής γραμμής μέσω εύλογου δομικού σχεδιασμού και επιλογής παραμέτρων.}

^{Εφαρμογή:}

^{1Πληροφορίες από δορυφόρο:Οι ομοαξονικοί προσαρμογείς κυματοδρομικής καθοδήγησης είναι επίσης εφαρμοστέοι στον τομέα της δορυφορικής επικοινωνίας,ειδικά όταν είναι απαραίτητο να διασυνδεθεί η ομοαξονική γραμμή του επίγειου σταθμού με το σύστημα κυματοδηγού στον δορυφόρο.}
^{2Ασύρματες επικοινωνίες και βιομηχανικές μικροκυμάτων:Στις ασύρματες επικοινωνίες και στις βιομηχανικές εφαρμογές μικροκυμάτων, οι συγκεφαλαιακοί προσαρμογείς κυματοδηγού χρησιμοποιούνται για τη σύνδεση διαφορετικών συστατικών ραδιοσυχνοτήτων για αποτελεσματική μετάδοση και διανομή σήματος.}
^{3Συστήματα δοκιμών και μετρήσεων:Σε συστήματα δοκιμών και μετρήσεων στο πεδίο μικροκυμάτων ραδιοσυχνοτήτων, χρησιμοποιούνται κοαξιώδεις προσαρμογείς κυματοδηγού για τη σύνδεση των οργάνων δοκιμής με την συσκευή που υποβάλλεται σε δοκιμή, ώστε να εξασφαλίζεται η ακρίβεια των αποτελεσμάτων των μετρήσεων.}

Διασταυρούμενες αναφορές των προτύπων κυματοδηγίας

Κινέζικα πρότυπα	Διεθνή πρότυπα	Περιοχή συχνοτήτων (GHz)
BJ70	WR137	5.38~8.17
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84 ~ 15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
