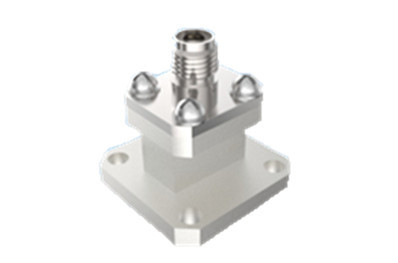

Προνομιακή συνδεσιμότητα κυματοδείκτης προς 2.92 τύπου άμεσης τροφοδοσίας κοαξιώδης προσαρμογός BJ220
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | 2.92 Διορθωτής συσπειρωτικών κυμάτων ραδιοσυχνοτήτων | Δύναμη συνεχών κυμάτων: | 2W |
|---|---|---|---|
| Συχνότητα: | (187.5/α) GHz~(285.7/α) GHz | Αντίσταση μόνωσης: | ≥ 5000MΩ |
| Εφαρμογή: | Επικοινωνία | Υλικό: | Άλλες χημικές ουσίες |
| Ονομαστική θερμοκρασία αποθήκευσης Περιοχή θερμοκρασίας: | -55°C~+100°C | Περιοχή θερμοκρασίας λειτουργίας: | -65°C~+125°C |
| Επισημαίνω: | BJ220 Προσαρμοστής κυματοειδήσεως,2.92 Τύπος προσαρμογέα κυματοδρόμου,Προσαρμοστής κυματοδρόμου άμεσης τροφοδοσίας |
||
Προνομιακή συνδεσιμότητα κυματοδείκτης προς 2.92 τύπου άμεσης τροφοδοσίας κοαξιώδης προσαρμογός BJ220
Η εταιρία μας κατασκευάζει ομοαξικούς μετατροπείς κυματοειδών για διαστημικά σκάφη, που διατίθενται σε δύο δομικές μορφές: άμεση τροφοδότηση και πλευρική τροφοδότηση.
Οι οδοντοκινητήρες αυτές καλύπτουν ένα ευρύ εύρος συχνοτήτων που εκτείνεται από 5,3 GHz έως 110 GHz.BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 και BJ900.μεταξύ άλλωνΟυσιαστικά, κάθε μοντέλο έχει σχεδιαστεί προσεκτικά για να υποστηρίζει το πλήρες εύρος ζώνης του αντίστοιχου τύπου κυματοδηγού.
Τα βασικά χαρακτηριστικά των μετατροπών κυματοειδών μας περιλαμβάνουν την ανθεκτική κατασκευή τους, τις συμπαγείς εξωτερικές διαστάσεις, τις εξαιρετικές ηλεκτρικές επιδόσεις σε συνδυασμό με την υψηλή συνέπεια,και ελαφρύ σχεδιασμό (≤ 20 γραμμάρια)Αυτές οι ιδιότητες τους έχουν καταστήσει εξαιρετικά ευνοημένους σε διάφορες εφαρμογές διαστημικών οχημάτων, εξασφαλίζοντας βέλτιστη συνδεσιμότητα και απόδοση σε απαιτητικά αεροδιαστημικά περιβάλλοντα.
Ειδικότητα:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Βασικές παραμέτρους | |||
| Δύναμη συνεχών κυμάτων | 2W | ||
| Πεδίο συχνότητας | (187.5/α) GHz~(285.7/α) GHz,α είναι οι διαστάσεις των μακρών πλευρών της θύρας κυματοδηγού | ||
| Περιοχή θερμοκρασίας λειτουργίας | -65°C~+125°C | ||
| Αντίσταση μόνωσης | ≥ 5000MΩ | ||
| Άλλα | |||
| Δυνατότητα πώλησης | Δάχος της στρώσης επιχρυσωμένης επικάλυψης στην κεντρική επαφή ≥1,27μm | ||
| Πορωτικότητα επικάλυψης | Υπεραίωτο νιτρικό οξύ | Σε διαφανές δοχείο με ειδική βαρύτητα 1,316 (θερμοκρασία 25°C±3°C), 30 δευτερόλεπτα | |
| Συγκεντρωμένο αζώτο | Συγκέντρωση 68% αναλυτικά καθαρή σε δοχείο σε θερμοκρασία 25°C±3°C,20min | ||
| Ονομαστική θερμοκρασία αποθήκευσης Περιοχή θερμοκρασίας | -55°C~+100°C | ||

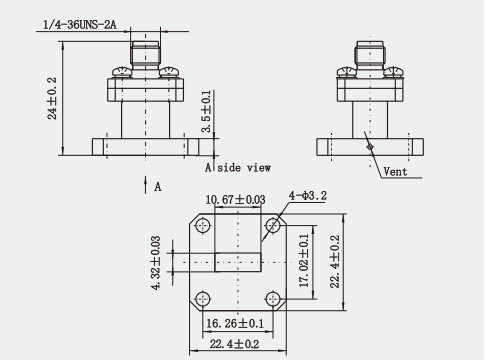

Σχεδιασμός:(μμ)
Χαρακτηριστικά:
1Καλή συμβατότητα: Παρά τις διαμετρικές ομοιότητες μεταξύ των ομοαξονικών συνδέσεων 2,92 mm και των συνδέσεων SMA και 3,5 mm,Διαφέρουν σε τομείς όπως η μέγιστη συχνότητα και τα μονωτικά διηλεκτρικά υλικά, συνεπώς πρέπει να λαμβάνεται μέριμνα κατά τη διασύνδεσή τους για να ληφθούν υπόψη οι πιθανές επιπτώσεις στις επιδόσεις.
2Εξαιρετικές ηλεκτρικές επιδόσεις: Οι μετατροπείς κυματοειδούς με 2,92 έχουν εξαιρετικές ηλεκτρικές επιδόσεις, π.χ. απώλεια επιστροφής μεγαλύτερη από 16 dB,που σημαίνει ότι διατηρούν υψηλή ακεραιότητα σήματος κατά τη μετάδοση σημάτων.
3- Ευρύ φάσμα εφαρμογών: Οι μετατροπείς κυματοειδούς προς 2.92 ομοαξονικών χρησιμοποιούνται ευρέως σε διάφορα συστήματα ραντάρ, εξοπλισμό δοκιμών και συστήματα σηματοδότησης μετρό και αεροδρομίων κλπ.Αυτές οι εφαρμογές έχουν πολύ υψηλές απαιτήσεις για τη μετάδοση σήματος, και απαιτούν μετατροπείς υψηλής απόδοσης και υψηλής αξιοπιστίας.
Εφαρμογή:
1Εξοπλισμός δοκιμών: Σε συστήματα δοκιμών και μετρήσεων μικροκυμάτων, 2.92 Οι κοαξιακοί μετατροπείς κυματοδηγού χρησιμοποιούνται για τη σύνδεση του οργάνου δοκιμής με τον υπό δοκιμή εξοπλισμό, ώστε να εξασφαλίζεται η ακριβής μετάδοση του σήματος δοκιμής..
2Ιατρικά συστήματα μικροκυμάτων: Σε ιατρικό εξοπλισμό θεραπείας μικροκυμάτων, 2.92 Κύριο κύματος Κοακσιακά μετατροπείς χρησιμοποιούνται για τη μετατροπή του κοακσιακού σήματος εξόδου του εξοπλισμού θεραπείας μικροκυμάτων σε μορφή κυματοδηγού κατάλληλη για θεραπεία ασθενών.
3Ερευνητικά Ινστιτούτα: Στα εργαστήρια μικροκυμάτων των ερευνητικών ιδρυμάτων, ο μετατροπέας 2.92 είναι ένα σημαντικό εργαλείο για πειράματα μικροκυμάτων και διδασκαλία.που χρησιμοποιείται για τη σύνδεση διαφόρων εξοπλισμών και οργάνων μικροκυμάτων.
Καταλόγος προϊόντων:
1.85 σειράς
2.4σειρά
2.92σειρά
SMAσειρά
Σειρά SMP
Σειρά SMPM
Προϊόντα μονωτικών υαλοπίνακα
Συγκεντρωτικός προσαρμογός κυματοδρόμου
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMA, αν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
