Αεροδιαστημικός βαθμός 2.92 Τύπος Διοικητής Διοικητής Διοικητής Διοικητής Διοικητής Διοικητής Διοικητής Διοικητής Διοικητής Διοικητή Διοικητή Διοικητή Διοικητή Διοικητή Διοικητή Διοικητή Διοικητή Διοικητή Διοικητή Διοικητή Διοικητή Διοικητή
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | 2.92 Διορθωτής συσπειρωτικών κυμάτων ραδιοσυχνοτήτων | Δύναμη συνεχών κυμάτων: | 2W |
|---|---|---|---|
| Συχνότητα: | (187.5/α) GHz~(285.7/α) GHz | Αντίσταση μόνωσης: | ≥ 5000MΩ |
| Εφαρμογή: | Επικοινωνία | Υλικό: | Άλλες χημικές ουσίες |
| Ονομαστική θερμοκρασία αποθήκευσης Περιοχή θερμοκρασίας: | -55°C~+100°C | Περιοχή θερμοκρασίας λειτουργίας: | -65°C~+125°C |
| Επισημαίνω: | 2.92mm ομοαξονικός προσαρμογέας BJ260,Προσαρμοστής κυματοδρόμου άμεσης τροφοδοσίας,2W συνεχούς κύματος ομοαξονικός προσαρμογέας |
||

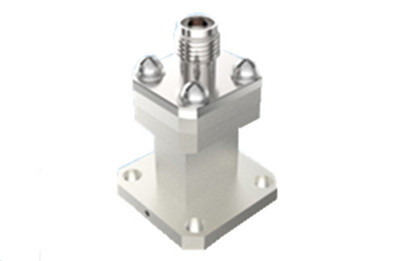

Ομοαξονικός Προσαρμογέας Κυματοδηγού Αεροδιαστημικής Βαθμίδας προς Τύπου 2.92 BJ260
Η εταιρεία μας κατασκευάζει δύο τύπους ομοαξονικών μετατροπέων κυματοδηγού για διαστημόπλοια: απευθείας τροφοδοτούμενους και πλευρικής τροφοδοσίας.
Αυτοί οι μετατροπείς λειτουργούν σε ένα ευρύ φάσμα συχνοτήτων από 5.3GHz έως 110GHz. Το άκρο του κυματοδηγού διαθέτει διάφορες ορθογώνιες θύρες κυματοδηγού, συμπεριλαμβανομένων των BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 και BJ900. Στο ομοαξονικό άκρο, είναι συμβατοί με διεπαφές όπως η σειρά SMA, η σειρά 2.92mm, η σειρά 2.4mm, η σειρά 1.85mm, μεταξύ άλλων. Κάθε μοντέλο έχει σχεδιαστεί για να υποστηρίζει το πλήρες εύρος ζώνης του αντίστοιχου τύπου κυματοδηγού του.
Τα βασικά χαρακτηριστικά αυτών των μετατροπέων περιλαμβάνουν στιβαρή κατασκευή, συμπαγές μέγεθος, εξαιρετική ηλεκτρική απόδοση και συνέπεια, και ελαφρύ σχεδιασμό (≤20 γραμμάρια). Έχουν υιοθετηθεί ευρέως σε διάφορες εφαρμογές διαστημοπλοίων.
Προδιαγραφή:
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Κύριες Παράμετροι | |||
| Συνεχούς Κύματος Ισχύς | 2W | ||
| Εύρος Συχνοτήτων | (187.5/a)GHz~(285.7/a)GHz, a είναι οι διαστάσεις της μακριάς πλευράς της θύρας κυματοδηγού | ||
| Εύρος Θερμοκρασίας Λειτουργίας | -65°C~+125°C | ||
| Αντίσταση Μόνωσης | ≥5000MΩ | ||
| Άλλα | |||
| Πάχος Επιμετάλλωσης | Πάχος στρώματος επιχρύσωσης στην κεντρική επαφή ≥1.27μm | ||
| Πορώδες Επιμετάλλωσης | Αραιό νιτρικό οξύ | Σε διαφανές δοχείο με ειδικό βάρος 1.316 (θερμοκρασία 25°C±3°C), 30 δευτερόλεπτα | |
| Συμπυκνωμένο νιτρικό οξύ | Συγκέντρωση 68% αναλυτικά καθαρό σε δοχείο στους 25°C±3°C, 20 λεπτά | ||
| Ονομαστικό Εύρος Θερμοκρασίας Αποθήκευσης Θερμοκρασία | -55°C~+100°C | ||

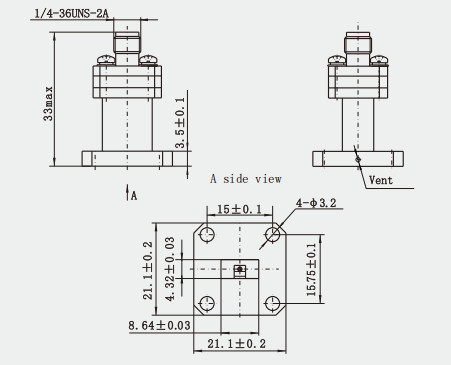

Σχέδιο Περιγράμματος:(mm)
Χαρακτηριστικά:
1. Θερμικός σχεδιασμός και καταστολή μικροεκκενώσεων: Για να αντιμετωπιστεί η θερμότητα που μπορεί να παραχθεί στο εσωτερικό του διαστημοπλοίου και να αποτραπούν φαινόμενα μικροεκκενώσεων, αυτοί οι μετατροπείς θα βελτιστοποιηθούν επίσης ως προς τον θερμικό σχεδιασμό και την καταστολή μικροεκκενώσεων.
2. Ελαφρύς σχεδιασμός: Για να ικανοποιηθούν οι αυστηρές απαιτήσεις βάρους των διαστημοπλοίων, οι προσαρμογείς κυματοδηγού-ομοαξονικού αεροδιαστημικής βαθμίδας συνήθως σχεδιάζονται για να είναι ελαφριοί και να διατηρούν το βάρος σε χαμηλό επίπεδο (π.χ., ≤20 γραμμάρια).
3. Συμβατότητα Πολλαπλών Διεπαφών: Αυτοί οι μετατροπείς προσφέρουν πολλαπλές διεπαφές κυματοδηγού και ομοαξονικές για συμβατότητα με διαφορετικές απαιτήσεις συστήματος. Για παράδειγμα, η πλευρά του κυματοδηγού μπορεί να καλύπτει ένα ευρύ φάσμα μοντέλων όπως BJ70, BJ84, BJ100, κ.λπ., ενώ η ομοαξονική πλευρά μπορεί να είναι συμβατή με ένα ευρύ φάσμα διεπαφών όπως η σειρά SMA, η σειρά 2.92mm και άλλες.
Εφαρμογή:
1. Μετάδοση δεδομένων: Οι προσαρμογείς κυματοδηγού-ομοαξονικού αεροδιαστημικής βαθμίδας χρησιμοποιούνται επίσης σε συστήματα μετάδοσης δεδομένων εντός διαστημοπλοίων για να διασφαλιστεί η γρήγορη και ακριβής μεταφορά δεδομένων μεταξύ διαφορετικών εξαρτημάτων.
2. Επιστημονική έρευνα: Σε πειράματα διαστημικής επιστήμης, αυτοί οι μετατροπείς χρησιμοποιούνται για τη σύνδεση διαφόρων επιστημονικών οργάνων και αισθητήρων για την υποστήριξη της παρατήρησης και της έρευνας του κοσμικού περιβάλλοντος.
Κατάλογος Προϊόντων:
Σειρά 1.85
Σειρά 2.4 Προϊόντα Γυάλινων Μονωτήρων
Σειρά SMA Προϊόντα Γυάλινων Μονωτήρων
Σειρά SMPM Προϊόντα Γυάλινων Μονωτήρων
Ομοαξονικός Προσαρμογέας Κυματοδηγού
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους
Συνδετήρα SMA
, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.
