Οδηγός κυμάτων προς 2.92 Τύπος πλευρικής τροφοδοσίας Κοακσιακός προσαρμογός BJ260 για επικοινωνία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | 2.92 Διορθωτής συσπειρωτικών κυμάτων ραδιοσυχνοτήτων | Δύναμη συνεχών κυμάτων: | 2W |
|---|---|---|---|
| Συχνότητα: | (187.5/α) GHz~(285.7/α) GHz | Αντίσταση μόνωσης: | ≥ 5000MΩ |
| Εφαρμογή: | Επικοινωνία | Υλικό: | Άλλες χημικές ουσίες |
| Ονομαστική θερμοκρασία αποθήκευσης Περιοχή θερμοκρασίας: | -55°C~+100°C | Περιοχή θερμοκρασίας λειτουργίας: | -65°C~+125°C |
| Επισημαίνω: | Κυματοδηγός σε Προσαρμογέας 2,92 mm,ομοαξονικός προσαρμογέας πλευρικής τροφοδοσίας |
||

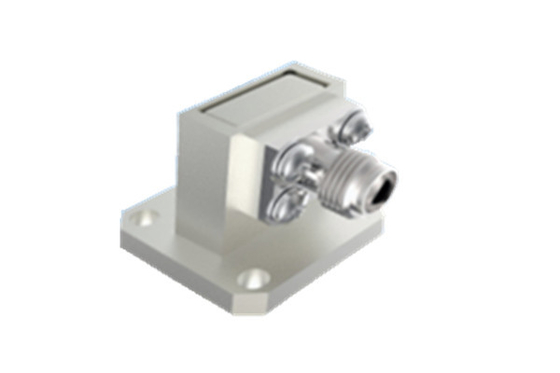

Οδηγός κύματος σε τύπου 2.92 πλευρικής τροφοδοσίας ομοαξονικός προσαρμογέας BJ260 για επικοινωνίες
Η εταιρεία μας ειδικεύεται στην παραγωγή ομοαξονικών μετατροπέων οδηγών κύματος προσαρμοσμένων για εφαρμογές διαστημοπλοίων, διαθέσιμων σε δύο διακριτές διαμορφώσεις: άμεσης τροφοδοσίας και πλευρικής τροφοδοσίας.
Αυτοί οι μετατροπείς έχουν σχεδιαστεί για να λειτουργούν σε ένα εκτεταμένο φάσμα συχνοτήτων από 5.3GHz έως 110GHz. Στο άκρο του οδηγού κύματος, προσφέρουμε μια ποικιλία ορθογώνιων θυρών οδηγών κύματος, συμπεριλαμβανομένων των BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 και BJ900. Στην ομοαξονική πλευρά, οι διεπαφές μας είναι συμβατές με τη σειρά SMA, τη σειρά 2.92mm, τη σειρά 2.4mm, τη σειρά 1.85mm, μεταξύ άλλων. Κάθε μοντέλο είναι ακριβώς μηχανικά κατασκευασμένο για να υποστηρίζει το πλήρες εύρος ζώνης του αντίστοιχου τύπου οδηγού κύματος.
Τα βασικά χαρακτηριστικά των μετατροπέων οδηγών κύματος περιλαμβάνουν στιβαρή κατασκευή, συμπαγείς εξωτερικές διαστάσεις, εξαιρετική ηλεκτρική απόδοση με υψηλή συνέπεια και ελαφρύ σχεδιασμό (≤20 γραμμάρια). Αυτά τα χαρακτηριστικά τα καθιστούν ιδιαίτερα προτιμώμενα σε διάφορες εφαρμογές διαστημοπλοίων, διασφαλίζοντας βέλτιστη συνδεσιμότητα και απόδοση σε απαιτητικά αεροδιαστημικά περιβάλλοντα.
Προδιαγραφές:
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Κύριες Παράμετροι | |||
| Συνεχές κύμα ισχύος | 2W | ||
| Εύρος Συχνοτήτων | (187.5/a)GHz~(285.7/a)GHz, a είναι οι διαστάσεις της μακριάς πλευράς της θύρας οδηγού κύματος | ||
| Εύρος Θερμοκρασίας Λειτουργίας | -65°C~+125°C | ||
| Αντίσταση Μόνωσης | ≥5000MΩ | ||
| Άλλα | |||
| Πάχος επιμετάλλωσης | Πάχος στρώματος επιχρύσωσης στην κεντρική επαφή ≥1.27μm | ||
| Πορώδες επιμετάλλωσης | Αραιό νιτρικό οξύ | Σε διαφανές δοχείο με ειδικό βάρος 1.316 (θερμοκρασία 25°C±3°C), 30 δευτερόλεπτα | |
| Συμπυκνωμένο νιτρικό οξύ | Συγκέντρωση 68% αναλυτικά καθαρό σε δοχείο στους 25°C±3°C, 20 λεπτά | ||
| Ονομαστικό Εύρος Θερμοκρασίας Αποθήκευσης Θερμοκρασία | -55°C~+100°C | ||

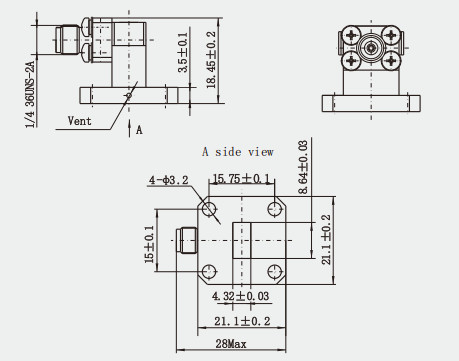

Σχέδιο Περιγράμματος:(mm)
Χαρακτηριστικά:
1. Δομικός σχεδιασμός: Οι προσαρμογείς ομοαξονικών οδηγών κύματος αεροδιαστημικής ποιότητας συνήθως υιοθετούν μια δομή μετασχηματισμού βαθμιδωτής αντίστασης, η οποία βοηθά στην επίτευξη καλύτερης αντιστοίχισης αντίστασης, μειώνοντας έτσι την ανάκλαση και την απώλεια ηλεκτρομαγνητικών κυμάτων. Επιπλέον, ο δομικός σχεδιασμός περιλαμβάνει άνω και κάτω κοιλότητες για να επιτρέψει την ακριβή ρύθμιση των βημάτων αντιστοίχισης κατά την επεξεργασία και να βελτιώσει περαιτέρω την ομοιομορφία της συσκευής και την ηλεκτρική απόδοση.
2. Περιβαλλοντική προσαρμοστικότητα: Οι προσαρμογείς ομοαξονικών οδηγών κύματος αεροδιαστημικής ποιότητας πρέπει να προσαρμόζονται στο σκληρό αεροδιαστημικό περιβάλλον, συμπεριλαμβανομένων κραδασμών, θερμικού κενού και άλλων συνθηκών. Επομένως, θα σχεδιαστούν με γνώμονα την προστασία της περιβαλλοντικής προσαρμοστικότητας, και η περιβαλλοντική προσαρμοστικότητα των συσκευών θα βελτιωθεί μέσω προτιμώμενων υλικών, βελτιωμένων διαδικασιών και καλύτερου δομικού σχεδιασμού.
Εφαρμογή:
1. Δορυφορικές επικοινωνίες: Στα συστήματα δορυφορικών επικοινωνιών, οι προσαρμογείς ομοαξονικών οδηγών κύματος διαστημικής ποιότητας χρησιμοποιούνται για τη σύνδεση διαφορετικών εξαρτημάτων στο δορυφόρο, όπως κεραίες, ενισχυτές και φίλτρα, για να διασφαλιστεί η σταθερότητα και η αξιοπιστία της μετάδοσης σήματος.
2. Συστήματα Ραντάρ: Στα συστήματα ραντάρ διαστημοπλοίων, αυτοί οι μετατροπείς χρησιμοποιούνται για την αποτελεσματική μετάδοση και επεξεργασία σημάτων ραντάρ, βελτιώνοντας την ακρίβεια ανίχνευσης και την εμβέλεια του συστήματος ραντάρ.
Κατάλογος Προϊόντων:
Σειρά 1.85
Σειρά 2.4 Σειρά SMPM series
Σειρά 2.92 Σειρά SMPM series
Σειρά SMP seriesΣειρά SMPM series
Προϊόντα Γυάλινων Μονωτήρων
Ομοαξονικός Προσαρμογέας Οδηγού Κύματος
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους
Σύνδεσμος SMA
, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.
