Δικτυακό μέσο για την προετοιμασία και την εκτέλεση των δοκιμών.
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος

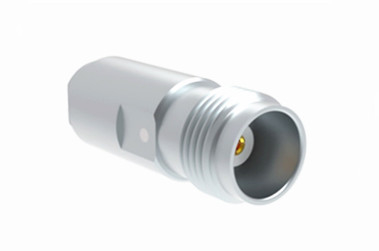

| Ονομασία προϊόντος: | TNC Conector | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Δυνατότητα: | 500 κύκλοι |
| Υλικό επαφής: | Ορείχαλκος, BECU | Υλικό: | Βάσος |
| Πρότυπο σχεδιασμού: | IEC 60169-17 | Τύπος: | Καθαρός. |
| Επισημαίνω: | Δορυφόρος συνδυασμού ακτινοβολίας TNC,MF147B RF Coaxial Connector,Νικελωμένη επιφανειακή ραδιοφωνική κοακσιακή σύνδεση |
||
Δικτυακό μέσο για την προετοιμασία και την εκτέλεση των δοκιμών.
Το προϊόν της σειράς TNC είναι μια ρυμουλκούμενη παραλλαγή του συνδετήρα BNC, που χαρακτηρίζεται από τον μηχανισμό ζευγαρώματος βίδες-νήματος.και αδιάβροχες μονάδες που διατηρούν σταθερή αντίσταση 50 ΩΥπάρχουν δύο παραλλαγές συνδέσμων TNC: πρότυπη και αντίστροφη πολικότητα.Αυτά τα οικονομικά αποδοτικά συνδετήρες συνήθως ενσωματώνουν εξαρτήματα που έχουν εκχυλιστεί και έχουν τυποποιηθείΑν και οι επιδόσεις τους μπορεί να μην είναι ίδιες με εκείνες των βιομηχανικών ή των προϊόντων υψηλών επιδόσεων, είναι κατάλληλες για ένα ευρύ φάσμα εμπορικών εφαρμογών.Οι συνδετήρες TNC χρησιμοποιούνται ευρέως στις συνδέσεις κεραίας και έχουν ποικίλες εφαρμογές στην αεροηλεκτρονική, των επικοινωνιών και των γενικών βιομηχανικών τομέων.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Πεδίο συχνότητας
|
DC ~ 4GHz
|
|||
|
Διορισμένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Δηλεκτρικά Αντίσταση τάσης
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥ 2000MΩ
|
|||
|
Αντίσταση επαφής
|
Εξωτερικός αγωγός
|
≤ 6mΩ
|
||
|
Κεντρικός οδηγός
|
≤ 1,5mΩ
|
|||
|
Επικαιροποιημένη αναφορά
|
≤ 1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -30 έως +70 ° C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |

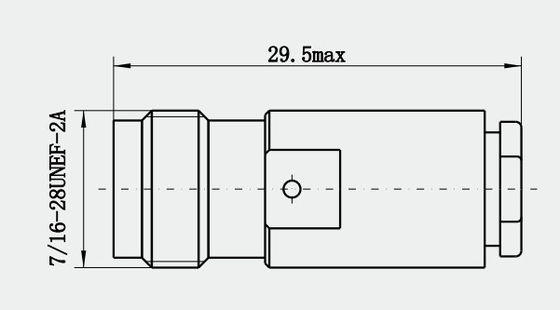

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1. Χαμηλή απώλεια εισαγωγής: εισάγει πολύ μικρή εξασθένιση του σήματος καθώς το σήμα περνά, και συνήθως σε εφαρμογές υψηλής συχνότητας, η απώλεια εισαγωγής είναι χαμηλή,με ελάχιστη επίδραση στην ακρίβεια και την ακρίβεια της μετάδοσης του σήματος.
2. Υψηλή απώλεια επιστροφής: Με υψηλή απώλεια επιστροφής (αποκλαστική απώλεια), μπορεί να αποτρέψει αποτελεσματικά την αντανάκλαση του σήματος, να μειώσει τις παρεμβολές και τις στρεβλώσεις του σήματος,και διασφαλίζει τη σταθερότητα και τη συνέπεια της μετάδοσης σήματος.
3Καλή αντιστοιχία αντίστασης: Η κοινή αντίσταση είναι 50Ω, η οποία είναι συμβατή με τα περισσότερα συστήματα ραδιοσυχνοτήτων και εξασφαλίζει τη συνέπεια της μετάδοσης σήματος.
Εφαρμογή:
1. Ασύρματος σταθμός βάσης: χρησιμοποιείται για τη σύνδεση εξοπλισμού σταθμού βάσης και κεραίας για τη διασφάλιση αποτελεσματικής μετάδοσης ασύρματων σημάτων.Ο συνδετήρας TNC μπορεί να εγγυηθεί τη σταθερότητα της σύνδεσης RF ομοαξονικού καλωδίου μεταξύ του εξοπλισμού σταθμού βάσης και της κεραίας, ώστε τα ασύρματα σήματα να μπορούν να μεταδίδονται και να λαμβάνονται με ακρίβεια και ταχύτητα.
2Ο εξοπλισμός δικτύου: Η σύνδεση που περιλαμβάνει ασύρματο τμήμα επικοινωνίας σε εξοπλισμό δικτύου όπως δρομολογητές και διακόπτες μπορεί να χρησιμοποιεί συνδέσμους TNC για την επίτευξη μετάδοσης και ανταλλαγής δεδομένων.
Σημείωση:
Έχουμε πάνω από 10.000 τύπους συνδετήρων TNC, αν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.
