TNC Γυναικεία φλάνζα τεσσάρων οπών με μακρύ σύνδεσμο RF μικρο-στριπής
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | TNC Conector | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Δυνατότητα: | 500 κύκλοι |
| Υλικό επαφής: | Ορείχαλκος, BECU | Υλικό: | Βάσος |
| Πρότυπο σχεδιασμού: | IEC 60169-17 | Τύπος: | Καθαρός. |
| Επισημαίνω: | Δοκιμαστική συσκευή,Μακρύς σύνδεσμος ραδιοσυχνοτήτων μικρογραμμίδας,4 τρύπες φλάντζη τοποθέτηση RF σύνδεσης |
||

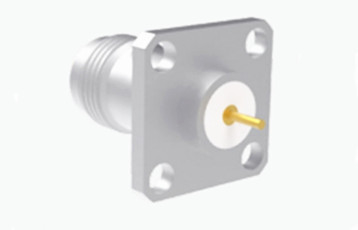

TNC Γυναικεία φλάνζα τεσσάρων οπών με μακρύ σύνδεσμο RF μικρο-στριπής
Το προϊόν της σειράς TNC είναι μια παραλλαγή με νήματα του συνδετήρα BNC, σχεδιασμένο με νήματα βίδες για ασφαλή ζευγάρωμα.οι αδιάβροχες μονάδες έχουν σταθερή αντίσταση 50 Ω και λειτουργούν εντός της συχνότητας DC-11 GHzΥπάρχουν δύο κύριοι τύποι συνδετήρων TNC: τυπική και αντίστροφη πολικότητα.Αυτά τα προσιτά συνδετικά είναι ιδανικά για διάφορες εμπορικές εφαρμογέςΠαρόλο που οι επιδόσεις τους μπορεί να μην είναι ίδιες με εκείνες των βιομηχανικών ή των προϊόντων υψηλών επιδόσεων, χρησιμοποιούνται ευρέως για συνδέσεις κεραίας και έχουν πολλές εφαρμογές στον τομέα της αεροηλεκτρονικής, των επικοινωνιώνκαι γενικές βιομηχανικές αγορές.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
Ηλεκτρικά χαρακτηριστικά | ||||
Αντίσταση | 50Ω | |||
Πεδίο συχνότητας | DC ~ 4GHz | |||
Διορισμένη τάση | 2500VRMS (μέγιστη στάθμη της θάλασσας) | |||
Δηλεκτρικά Αντίσταση τάσης | 750VRMS (μέγιστη στάθμη της θάλασσας) | |||
Αντίσταση μόνωσης | ≥ 2000MΩ | |||
Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 6mΩ | ||
Κεντρικός οδηγός | ≤ 1,5mΩ | |||
Επικαιροποιημένη αναφορά | ≤ 1.3 | |||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -30 έως +70 ° C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |

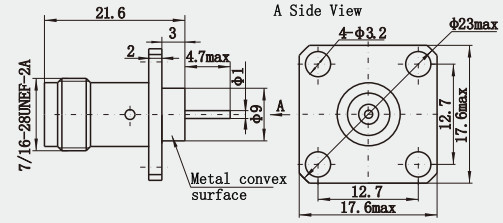

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1- Μικροσωματισμός και ελαφρύ βάρος: Οι συνδετήρες Microstrip TNC είναι συνήθως συμπαγείς σε σχεδιασμό, μικρού μεγέθους και ελαφρού βάρους,που διευκολύνει τη χρήση σε εξοπλισμό ή κυκλώματα περιορισμένου χώρου, όπως σύγχρονος εξοπλισμός επικοινωνιών, ηλεκτρονικός εξοπλισμός στον αεροδιαστημικό τομέα κλπ.
Πολυστρωτή δομή: συνήθως αποτελείται από πολλαπλά στρώματα υλικών, συμπεριλαμβανομένου του αγωγού στρώματος, του διηλεκτρικού στρώματος και του μονωτικού στρώματος.το διηλεκτρικό στρώμα παίζει το ρόλο του υποστηρικτή και της μόνωσης, και το μονωτικό στρώμα προστατεύει την εσωτερική δομή και εμποδίζει τη διαρροή σήματος.
2. Χρυσή σύνδεση δακτύλου: Μερικοί συνδετήρες TNC μικροστοιχίδας χρησιμοποιούν χρυσή σύνδεση δακτύλου, η οποία έχει καλή ηλεκτρική απόδοση και μηχανική σταθερότητα, εξασφαλίζει αξιόπιστη μετάδοση σήματος,και διευκολύνει τη σύνδεση με άλλα κυκλώματα ή εξαρτήματα μικροκαρδιάς.
Εφαρμογή:
1.Σύστημα αεροηλεκτρονικής: Στο σύστημα αεροηλεκτρονικής του αεροπλάνου, ο συνδετήρας TNC μπορεί να χρησιμοποιηθεί για τη σύνδεση του συστήματος ελέγχου πτήσης, του συστήματος πλοήγησης, του συστήματος επικοινωνίας και άλλων βασικών εξοπλισμούς,για να διασφαλιστεί ότι το αεροπλάνο κατά τη διαδικασία της μετάδοσης δεδομένων πτήσης και της επικοινωνίας μεταξύ των διαφόρων συστημάτων είναι κανονικό, για να διασφαλιστεί η ασφάλεια των πτήσεων.
2. Πεδίο εφαρμογής: ευρέως χρησιμοποιείται σε ραδιοεξοπλισμό και όργανα για τη σύνδεση ραδιοφωνικών ομοαξονικών καλωδίων, ειδικά κατάλληλο για κινητά συστήματα επικοινωνίας υπό συνθήκες δονήσεων,όπως η σύνδεση κεραίας του σταθμού βάσης κινητής τηλεφωνίας, ασύρματος εξοπλισμού επικοινωνίας, εσωτερική σύνδεση γραμμών.
Σημείωση:
Έχουμε πάνω από 10.000 τύπους συνδετήρων TNC, αν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.
