Τύπος TNC θηλυκό 4τρυπών ακτινοβολία RF κοαξιώδης σύνδεσμος με μικροκασέτα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | BNC RF Conector | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Δυνατότητα: | 500 κύκλοι | Υλικό επαφής: | Ορείχαλκος, BECU |
| Υλικό: | Άλλες χημικές ουσίες | Πρότυπο σχεδιασμού:: | IEC 60169-8 |
| Τύπος: | Καθαρός. | Φύλο: | Γυναικεία |
| Επισημαίνω: | 4 τρύπες φλάντζης RF κοακσιαλής σύνδεσης,Μικρο-στριπτικός ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος,Συνεχείς συλλέκτες ακτινοβολίας |
||

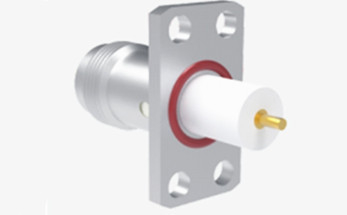

Τύπος TNC θηλυκό 4τρυπών ακτινοβολία RF κοαξιώδης σύνδεσμος με μικροκασέτα
Ο συνδετήρας TNC, επίσης γνωστός ως συνδετήρας Bayonet Neill Concelman, είναι ένας μικροσκοπικός συνδετήρας RF γρήγορης σύνδεσης / αποσύνδεσης που έχει σχεδιαστεί για χρήση καλωδίων ομοαξοτήτων.Διαθέτει δύο γροθιές ξιφολόγχης στο θηλυκό σύνδεσμοΟι συνδετήρες TNC είναι ιδανικά κατάλληλοι για την τερματισμό μικροσκοπικών έως υπομικροσκοπικών ομοαξονικών καλωδίων (π.χ. RG-58, RG-59 έως RG-179,RG-316)Χρησιμοποιούνται συνήθως σε ραδιοφωνικό, τηλεοπτικό και άλλο ραδιοφωνικό ηλεκτρονικό εξοπλισμό, όργανα δοκιμών, βίντεο σήματα και ήταν κάποτε δημοφιλείς για δίκτυα υπολογιστών 10BASE2.Οι συνδέσεις TNC είναι διαθέσιμες τόσο σε εκδόσεις αντίστασης 50 Ω όσο και 75 Ω για να ταιριάζουν με την χαρακτηριστική αντίσταση του καλωδίουΔρουν καλά σε εφαρμογές χαμηλότερης συχνότητας μικροκυμάτων, συμπεριλαμβανομένων των οθονών, των δικτύων LAN, των συσκευών τηλεπικοινωνιών και του εξοπλισμού δοκιμών.Η δομή της ξιφολόγχης επιτρέπει την ταχεία εμπλοκή και αποσύνδεση και είναι εναλλάξιμη με διεθνείς συνδέσμους του ίδιου τύπου.Ο σχεδιασμός αυτός τους καθιστά κατάλληλους για τη σύνδεση ομοαξονικών καλωδίων σε διάφορους ραδιοεξοπλισμούς και όργανα.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50 Ωμ | |
| Πεδίο συχνότητας | DC ~ 4GHz | |
| Διορισμένη τάση | 500 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000 MOhm | |
| Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 2,0mOhm |
| Κεντρικός οδηγός | ≤0,5mOhm | |
| Επικαιροποιημένη αναφορά | ≤ 1.3 | |

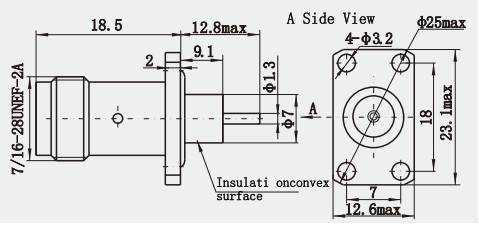

Σχέδιο προϊόντος
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Χάλκινο Sn-P | Χρυσόπετρα | |
| Επαφή ανθεκτικότητας | Χάλκινο βηρύλιο | Πλακέτα νικελίου | |
| Κέλυφος / Σώμα | Χαλκός, ανοξείδωτο χάλυβα | Πλακέτα νικελίου | |
| Εξαρτήματα | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 0.6N μέγιστο |
| Δύναμη αποσύνδεσης | 0.6 N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -45 έως +85 βαθμούς C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP67 |
Χαρακτηριστικά:
1Καλές επιδόσεις υψηλής συχνότητας: μπορεί να λειτουργεί σε υψηλότερο εύρος συχνότητας για να ανταποκρίνεται στις απαιτήσεις της σύγχρονης τεχνολογίας επικοινωνιών για τη μεταφορά δεδομένων υψηλής ταχύτητας,και η ζώνη συχνότητας εργασίας του καλύπτει συνήθως μια περιοχή από λίγα GHz έως δεκάδες GHz, το οποίο είναι κατάλληλο για τη μετάδοση σήματος υψηλής συχνότητας, όπως μικροκυμάτων και χιλιοστών κυμάτων.
2. Μικρή απώλεια: η απώλεια του αγωγού και η διηλεκτρική απώλεια της γραμμής μικρής λωρίδας είναι σχετικά χαμηλή, γεγονός που καθιστά τη απώλεια ενέργειας του σήματος στη διαδικασία μετάδοσης μικρή,εξασφαλίζει την ποιότητα του σήματος και την αποτελεσματικότητα της μετάδοσης, και βελτιώνει τη συνολική απόδοση του συστήματος.
Εφαρμογή:
1. Σύνδεση πειραματικού εξοπλισμού: Στα εργαστήρια των επιστημονικών ερευνητικών ιδρυμάτων και πανεπιστημίων, οι συνδετήρες TNC χρησιμοποιούνται για τη σύνδεση διαφόρων πειραματικών εξοπλισμών,όπως αναλυτές φάσματος, αναλυτές δικτύων, γεννήτριες σήματος κ.λπ., για την υποστήριξη της μετάδοσης και της μέτρησης σημάτων υψηλής συχνότητας και την κάλυψη των αναγκών των ερευνητών να διεξάγουν μια ποικιλία πειραματικών ερευνών.
2Σύνδεση διδακτικού εξοπλισμού: Στην διδασκαλία ηλεκτρονικών πληροφοριών και άλλων σχετικών ειδικοτήτων, οι συνδετήρες TNC μπορούν να χρησιμοποιηθούν για τη σύνδεση διδακτικού πειραματικού εξοπλισμού,όπως το τεστ πειραματισμού αρχής επικοινωνίας, ηλεκτρονικού κυκλώματος, κλπ., για να βοηθήσει τους μαθητές να κατανοήσουν καλύτερα και να κυριαρχήσουν στις σχετικές γνώσεις και δεξιότητες.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
