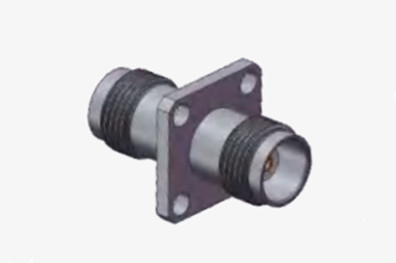

Νικελωμένος TNC θηλυκός προς θηλυκός 4-τρυπών φλάντζης RF κοαξιώδης σύνδεσμος
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | TNC Conector | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Δυνατότητα: | 500 κύκλοι |
| Υλικό επαφής: | Ορείχαλκος, BECU | Υλικό: | Άλλες χημικές ουσίες |
| Πρότυπο σχεδιασμού: | IEC 60169-17 | Τύπος: | Καθαρός. |
| Επισημαίνω: | 4 τρύπες φλάντζης RF κοακσιαλής σύνδεσης,Νικέλινος ομοαξονικός συνδετήρας RF |
||
Νικελωμένος TNC θηλυκός προς θηλυκός 4-τρυπών φλάντζης RF κοαξιώδης σύνδεσμος
Το προϊόν της σειράς TNC είναι μια ρυμουλκούμενη παραλλαγή του συνδετήρα BNC, που διακρίνεται από τον μηχανισμό ζευγαρώματος βίδες-ρυμουλκούμενου.και οι αδιάβροχες μονάδες είναι σχεδιασμένες για να διατηρούν σταθερή αντίσταση 50 Ω και να λειτουργούν εντός της συχνότητας DC έως 11 GHzΥπάρχουν δύο παραλλαγές των συνδετήρων TNC: πρότυπη και αντίστροφη πολικότητα.Ενώ η απόδοσή τους μπορεί να μην είναι η ίδια με εκείνη των βιομηχανικών ή των προϊόντων υψηλών επιδόσεωνΟι συνδετήρες TNC χρησιμοποιούνται ευρέως στις συνδέσεις κεραυνών και έχουν ποικίλες εφαρμογές στην αεροηλεκτρονική, τις επικοινωνίες,και διάφορους βιομηχανικούς τομείς.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Πεδίο συχνότητας
|
DC ~ 4GHz
|
|||
|
Διορισμένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Δηλεκτρικά Αντίσταση τάσης
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥ 2000MΩ
|
|||
|
Αντίσταση επαφής
|
Εξωτερικός αγωγός
|
≤ 6mΩ
|
||
|
Κεντρικός οδηγός
|
≤ 1,5mΩ
|
|||
|
Επικαιροποιημένη αναφορά
|
≤ 1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -30 έως +70 ° C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |

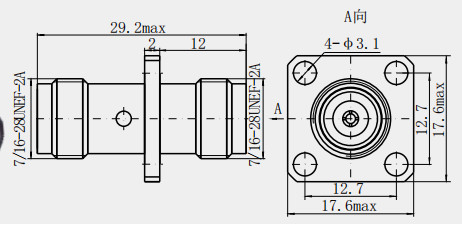

Λεπτομερές σχέδιο
Χαρακτηριστικά:
Για ηλεκτρικές επιδόσεις
1- ευρύ φάσμα συχνοτήτων: ικανή να αντέχει συχνότητες έως 11GHz και ορισμένα σχέδια ακριβείας μπορούν να εφαρμοστούν ακόμη και έως 18GHz,που μπορεί να καλύψει τις ανάγκες μιας ποικιλίας σενάριων εφαρμογής υψηλής συχνότητας.
2Καλή αντιστάθμιση της αντίστασης: μια κοινή αντίσταση 50Ω είναι απαραίτητη για να εξασφαλιστεί η σταθερότητα και η απόδοση της μετάδοσης του σήματος,που μειώνει την αντανάκλαση και στρέβλωση του σήματος και εξασφαλίζει την ακρίβεια της μετάδοσης του σήματος.
3. Χαμηλή απώλεια εισαγωγής: Χαμηλή απώλεια εισαγωγής σημαίνει ότι τα σήματα που περνάνε από τον συνδετήρα θα εισάγουν μόνο ένα μικρό ποσοστό εξασθένισης του σήματος,που έχει μικρή επίδραση στην ακρίβεια και την ακρίβεια της μετάδοσης σήματος, ειδικά σε εφαρμογές υψηλής συχνότητας.
Εφαρμογή:
Πεδίο επικοινωνίας
1. Ασύρματος σταθμός βάσης επικοινωνίας: Στους σταθμούς βάσης κινητής επικοινωνίας, οι προσαρμογείς TNC χρησιμοποιούνται για τη σύνδεση διαφορετικών συστατικών συστατικών RF, όπως κεραίες, φίλτρα, ενισχυτές ισχύος και ούτω καθεξής.Λόγω της καλής ηλεκτρικής του απόδοσης και της μηχανικής αντοχής, μπορεί να εξασφαλίσει σταθερή μετάδοση σημάτων υψηλής συχνότητας, να μειώσει τις απώλειες και τις παρεμβολές σήματος και να βελτιώσει την ποιότητα της επικοινωνίας και την κάλυψη του σταθμού βάσης.η διεπαφή κεραίας του σταθμού βάσης είναι προσαρμοσμένη στο καλώδιο τροφοδοσίας για να εξασφαλίζεται αποτελεσματική μετάδοση και λήψη σήματος.
2- Σύστημα επικοινωνίας μικροκυμάτων:Οι προσαρμογείς TNC μπορούν να χρησιμοποιηθούν για τη σύνδεση διαφορετικών εξαρτημάτων μετάδοσης, όπως κυματοδηγός και ομοαξονικό καλώδιο, για την επίτευξη της μετάδοσης και διανομής των σημάτων μικροκυμάτωνΗ δομή σύνδεσής του με υψηλή ακρίβεια μπορεί να εξασφαλίσει καλή επαφή υπό υψηλή συχνότητα, να μειώσει το VSWR και να βελτιώσει την αποτελεσματικότητα μετάδοσης των σημάτων μικροκυμάτων.που χρησιμοποιείται συνήθως σε σταθμούς εκπομπής μικροκυμάτων, δορυφορικών σταθμών επικοινωνίας και άλλου εξοπλισμού.
3. Σύστημα καλωδιακής τηλεόρασης: Διανομέας σήματος δικτύου καλωδιακής τηλεόρασης, υποκαταστήματα και άλλοι εξοπλισμός, χρησιμοποιούν συχνά τον προσαρμογέα TNC για τη σύνδεση ομοαξονικού καλωδίου, τη διανομή σήματος τηλεόρασης στους διάφορους τερματικούς χρήστες.Δίχτυλο TNC, ανθεκτική στη σκόνη και σταθερή ηλεκτρική απόδοση, μπορεί να προσαρμοστεί στις εξωτερικές και εσωτερικές και άλλες περίπλοκες περιβαλλοντικές συνθήκες,για να διασφαλιστεί η υψηλή ποιότητα της μετάδοσης σήματος καλωδιακής τηλεόρασης.
Σημείωση:
Έχουμε πάνω από 10.000 τύπους συνδετήρων TNC, αν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.
