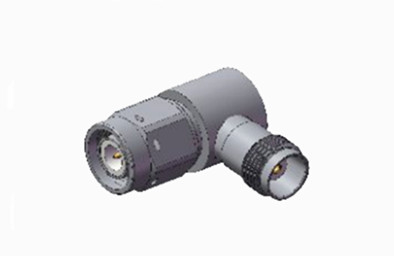

Δικαιωμένη γωνία TNC αρσενικός προς θηλυκός συνδετήρας RF για επικοινωνία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | TNC Conector | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Δυνατότητα: | 500 κύκλοι |
| Υλικό επαφής: | Ορείχαλκος, BECU | Υλικό: | Άλλες χημικές ουσίες |
| Πρότυπο σχεδιασμού:: | IEC 60169-17 | Τύπος: | Ρα |
| Επισημαίνω: | Διορθωτής συνδετήρα RF δεξιάς γωνίας,Διορθωτής συνδετήρα TNC RF,Εναλλακτικός συνδετήρας επικοινωνίας RF |
||
Δικαιωμένη γωνία TNC αρσενικός προς θηλυκός συνδετήρας RF για επικοινωνία
Η σειρά TNC αντιπροσωπεύει μια ρινοειδή επανάληψη του συνδετήρα BNC, που χαρακτηρίζεται από το σχεδιασμό ζευγαρώματος βίδα-ρινοειδή.και αδιάβροχες μονάδες διατηρούν με συνέπεια αντίσταση 50 Ω σε εύρος συχνοτήτων που εκτείνεται από DC έως 11 GHzΗ σειρά προϊόντων περιλαμβάνει δύο βασικές παραλλαγές: συσσωρευτές πρότυπης και αντίστροφης πολικότητας.Αυτοί οι συνδετήρες είναι βελτιστοποιημένοι για εμπορική χρήσηΕπιπλέον, οι συσκευές αυτές είναι ευρέως διαδεδομένες σε διάφορους κλάδους της βιομηχανίας, όπως η αεροηλεκτρονική, οι επικοινωνίες και η ηλεκτρονική.Επίσης, προσφέρονται εκδόσεις αντιστροφικής πολικότητας και 75 Ω των συνδέσεων TNC για να ικανοποιηθούν ειδικές απαιτήσεις..
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
Ηλεκτρικά χαρακτηριστικά | ||||
Αντίσταση | 50Ω | |||
Πεδίο συχνότητας | DC ~ 4GHz | |||
Διορισμένη τάση | 2500VRMS (μέγιστη στάθμη της θάλασσας) | |||
Δηλεκτρικά Αντίσταση τάσης | 750VRMS (μέγιστη στάθμη της θάλασσας) | |||
Αντίσταση μόνωσης | ≥ 2000MΩ | |||
Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 6mΩ | ||
Κεντρικός οδηγός | ≤ 1,5mΩ | |||
Επικαιροποιημένη αναφορά | ≤ 1.3 | |||

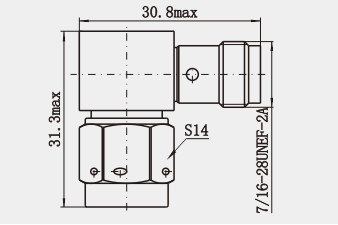

Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -30 έως +70 ° C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |
Χαρακτηριστικά:
Σχεδιασμός λογικής δομής
1Μικρό και ελαφρύ: Οι προσαρμογείς TNC είναι σχετικά συμπαγείς, μικρού μεγέθους και ελαφρού βάρους, εύκολο να μεταφερθούν και να εγκατασταθούν χωρίς να προσθέτουν υπερβολική επιβάρυνση στον εξοπλισμό,ειδικά κατάλληλο για σενάρια εφαρμογής με αυστηρές απαιτήσεις για χώρο και βάρος, όπως η αεροδιαστημική, οι κινητές επικοινωνίες και άλλοι τομείς.
2Διαφορετικά μοντέλα και μέθοδοι εγκατάστασης: Υπάρχουν διάφορα μοντέλα για επιλογή, συμπεριλαμβανομένων των ανδρών, των γυναικών, των ευθείων, των καμπυλωμένων, των επιφανειακών, των διά τοίχου, κλπ.που μπορούν να ανταποκρίνονται σε διαφορετικές ανάγκες εγκατάστασης και περιορισμούς χώρουΕν τω μεταξύ, η μέθοδος τερματισμού του είναι επίσης πιο ευέλικτη και μπορεί να εγκατασταθεί με σύνδεση κάρτας, συγκόλληση, συρρίκνωση κλπ., η οποία είναι βολική για τους χρήστες να επιλέξουν σύμφωνα με την πραγματική κατάσταση.
Εφαρμογή:
1. Αναλυτής δικτύου: Στο Αναλυτή δικτύου, ο προσαρμογός TNC μπορεί να χρησιμοποιηθεί για τη σύνδεση της θύρας της συσκευής υπό δοκιμή και του αναλυτή για την πραγματοποίηση της δοκιμής απόδοσης RF της συσκευής υπό δοκιμή,όπως συντελεστής αντανάκλασης, συντελεστής μετάδοσης κλπ.
2Αναλυτής φάσματος:ο προσαρμογός TNC χρησιμοποιείται για τη σύνδεση της υπό δοκιμή πηγής σήματος και της θύρας εισόδου του αναλυτή για τη μετάδοση του υπό δοκιμή σήματος στον αναλυτή φάσματος για ανάλυση., το οποίο βοηθά τους μηχανικούς να κατανοήσουν τα χαρακτηριστικά συχνότητας και τη φασματική κατανομή του σήματος.
3Γεννήτρια σήματος: Στην Γεννήτρια σήματος, ο προσαρμογός TNC μπορεί να χρησιμοποιηθεί για τη σύνδεση της θύρας εξόδου με τη συσκευή ή την κεραία που υποβάλλεται σε δοκιμή,και μεταδίδει το σήμα που παράγεται από τον γεννήτη σήματος στη συσκευή ή την κεραία που υποβάλλεται σε δοκιμή για διάφορες δοκιμές και πειράματα σήματος.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
