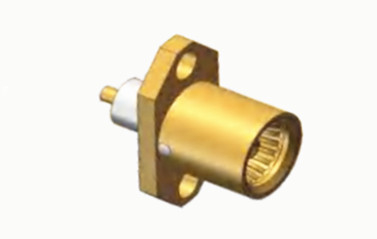

Υψηλής απόδοσης BMA γυναικεία 2-τρύπα φλάνζα χάλκινη RF κοαξιώδης σύνδεσμος
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Επισημαίνω: | Ομοαξονικός συνδετήρας ορείχαλκου RF |
||
Υψηλής απόδοσης BMA γυναικεία 2-τρύπες φλάνζα μπράουν RF κοαξιώδης σύνδεσμος
Οι συνδέσεις της σειράς BMA, οι οποίες συμμορφώνονται με το πρότυπο IEC1169-33, χαρακτηρίζονται από μια μοναδική διαμόρφωση φύλλου ελαστικού.Αυτό το χαρακτηριστικό σχεδιασμού εξασφαλίζει αξιόπιστη συνδεσιμότητα και εξαιρετικές μηχανικές και ηλεκτρικές επιδόσειςΟι συνδετήρες αυτοί παρέχουν τα πλεονεκτήματα της αξιακής και ακτινικής πλεύσης, καταλαμβάνουν ελάχιστο χώρο, έχουν ελαφριά δομή και είναι κατάλληλοι για εφαρμογές blind mate με σασί και ντουλάπια.Χρησιμοποιούνται συχνά σε αρθρωτές συνδέσεις για την συναρμολόγηση πλαισίου και ντουλάπιων.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50 Ωμ | |
| Πεδίο συχνότητας | DC ~ 4GHz | |
| Διορισμένη τάση | 500 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000 MOhm | |
| Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 2,0mOhm |
| Κεντρικός οδηγός | ≤0,5mOhm | |
| Επικαιροποιημένη αναφορά | ≤ 1.3 | |
Λεπτομέρειες του προϊόντος:
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Χάλκινο Sn-P | Χρυσόπετρα | |
| Επαφή ανθεκτικότητας | Χάλκινο βηρύλιο | Πλακέτα νικελίου | |
| Κέλυφος / Σώμα | Χαλκός, ανοξείδωτο χάλυβα | Πλακέτα νικελίου | |
| Εξαρτήματα | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 0.58N μέγιστο |
| Δύναμη αποσύνδεσης | 0.6 N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -45 έως +155 βαθμούς C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP67 |
Χαρακτηριστικά:
1. Αντίσταση μόνωσης: υψηλή αντίσταση μόνωσης, γενικά μεγαλύτερη από 5000MΩ, για να εξασφαλιστεί η σταθερότητα και η αξιοπιστία της μετάδοσης σήματος.
2. Η τάση VSWR: Η τάση VSWR είναι σχετικά χαμηλή, συνήθως μικρότερη από 1.3, η οποία μπορεί να μειώσει αποτελεσματικά την αντανάκλαση του σήματος και να βελτιώσει την αποτελεσματικότητα της μετάδοσης του σήματος.
3. Αντιστέκονται στην τάση: με μια ορισμένη τάση αντέχουν στην ικανότητα, όπως 500V, κλπ., για να ανταποκριθούν στις απαιτήσεις τάσης των διαφόρων σενάριων εφαρμογής.
4. Μέθοδος σύνδεσης: κοινός τύπος συγκόλλησης, τύπος snap κλπ. Η συγκολλημένη σύνδεση είναι σταθερή και αξιόπιστη, κατάλληλη για μακροχρόνια χρήση.κατάλληλο για συχνή σύνδεση και αποσύνδεση της σκηνής.
5. Ανθεκτικότητα: μακρά μηχανική διάρκεια ζωής, γενικά μπορεί να αντέξει τουλάχιστον 500 φορές τον αριθμό της εισαγωγής και της αφαίρεσης, ορισμένα προϊόντα υψηλής ποιότητας είναι πιο ανθεκτικά.
6Ο συνδετήρας BMA είναι ένας μικροσκοπικός συνδετήρας που μπορεί να σπρώξει, μικρού μεγέθους, κατάλληλος για εξοπλισμό με περιορισμένο χώρο.
Εφαρμογή:
1Αεροδιαστημικό πεδίο: Στον αεροδιαστημικό εξοπλισμό, όπως τα αεροσκάφη και οι δορυφόροι, χρησιμοποιείται για τη σύνδεση διαφόρων ηλεκτρονικών εξοπλισμού και καλωδίων για την επίτευξη μετάδοσης δεδομένων και επικοινωνίας.Μπορεί να λειτουργήσει σε σκληρές περιβαλλοντικές συνθήκες., όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, ισχυρή ακτινοβολία κλπ., και έχει τα πλεονεκτήματα ελαφρού βάρους, μικρού όγκου, υψηλής αξιοπιστίας,που συμβάλλει στη μείωση του βάρους και του όγκου των αεροδιαστημικών οχημάτων και στη βελτίωση των επιδόσεων και της απόδοσής τους.
2. Εργαλεία δοκιμής και μέτρησης: Συνήθως χρησιμοποιούνται για τη σύνδεση εργαλείων δοκιμής και εξοπλισμού υπό δοκιμή, όπως αναλυτές δικτύων διανυσμάτων, αναλυτές φάσματος, γεννήτριες σήματος κ.λπ.Σε αυτούς τους εξοπλισμούς δοκιμών και μετρήσεων, οι γυναικείες συνδέσεις μικροκασέτας BMA μπορούν να παρέχουν ακριβή σύνδεση σήματος για να εξασφαλίσουν την ακρίβεια και την αξιοπιστία των αποτελεσμάτων των δοκιμών.
3Άλλα πεδία: Έχει επίσης ευρύ φάσμα εφαρμογών σε ορισμένες μικροσκοπικές ηλεκτρονικές συσκευές και εξαρτήματα μικροκυμάτων.Φίλτρα και άλλες συσκευές μικροκυμάτωνΧρησιμοποιούνται για τη σύνδεση διαφόρων κυκλωμάτων για την επεξεργασία και τη μετάδοση σημάτων μικροκυμάτων.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
