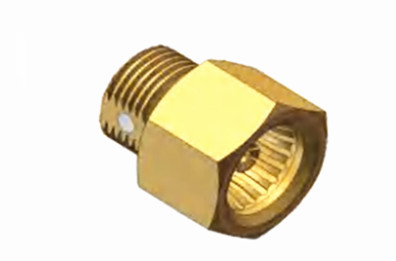

Υψηλής απόδοσης BMA Brass Female Microstrip RF Coaxial Connector για ανώτερη συνδεσιμότητα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Επισημαίνω: | Ανώτερη συνδεσιμότητα RF Coaxial Connector,Σύνδεσμος υψηλής απόδοσης RF Coaxial,BMA Brass RF Coaxial Connector |
||
Υψηλής απόδοσης BMA Brass Female Microstrip RF Coaxial Connector για ανώτερη συνδεσιμότητα
Η σειρά BMA αντιπροσωπεύει έναν εξελιγμένο σύνδεσμο τυφλού ματιού, μελετητικά σχεδιασμένο και κατασκευασμένο σύμφωνα με τα αυστηρά πρότυπα IEC1169-33.,Τα συνδετικά αυτά διασφαλίζουν σταθερή αξιοπιστία επαφής και παρουσιάζουν εξαιρετικές ηλεκτρικές επιδόσεις.σε συνδυασμό με ελαχιστοποιημένες χωρικές απαιτήσεις μεταξύ σημείων ζευγαρώματος και ελαφριά κατασκευή, καθιστώντας τους ιδανικούς για απρόσκοπτη ενσωμάτωση σε εφαρμογές ντουλάπις σασί.
Οι συνδετήρες BMA, οι οποίοι χρησιμοποιούνται ευρέως σε όλες τις ενότητες του κιβωτίου σασί, προσφέρουν εναλλακτική δυνατότητα με διεθνείς ομολόγους, διευκολύνοντας την ταχεία εμπλοκή και αποσύνδεση.Ξεχωρίζουν στην εγκατάσταση ασφαλών συνδέσεων για ομοαξονικά καλώδια μέσα σε ραδιοεξοπλισμό και εξελιγμένα όργανα, ενισχύοντας έτσι την επιχειρησιακή αποτελεσματικότητα και ευελιξία σε συστήματα επικοινωνίας υψηλής συχνότητας.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50 Ωμ | |
| Πεδίο συχνότητας | DC ~ 18GHz | |
| Διορισμένη τάση | 250 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1000 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000 MOhm | |
| Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 2,0 μΩμ |
| Κεντρικός οδηγός | ≤0,5mOhm | |
| Επικαιροποιημένη αναφορά | ≤ 1.3 | |

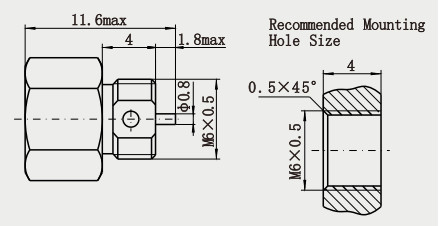

Λεπτομέρειες για το προϊόν
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Χάλκινο Sn-P | Χρυσόπετρα | |
| Επαφή ανθεκτικότητας | Χάλκινο βηρύλιο | Πλακέτα νικελίου | |
| Κέλυφος / Σώμα | Χαλκός, ανοξείδωτο χάλυβα | Πλακέτα νικελίου | |
| Εξαρτήματα | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 0.6N μέγιστο |
| Δύναμη αποσύνδεσης | 0.6 N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -55 έως +155 βαθμούς C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |
Χαρακτηριστικά:
1Μικρό μέγεθος: Οι συνδέσεις BMA έχουν ένα εξαιρετικά συμπαγές σχεδιασμό, το οποίο είναι η μορφή push-in της σειράς SMA, και το σχετικά μικρό μέγεθος τους το καθιστά κατάλληλο για χρήση σε εφαρμογές όπου ο χώρος είναι περιορισμένος.
2. Αξιόπιστη επαφή: οι συνδέσεις BMA έχουν τυφλή σύνδεση, σε περίπτωση που δεν είναι πλήρως ευθυγραμμισμένες, μπορούν επίσης να πιεστούν μέσω της πίεσης της πρίζας στην πρίζα για να επιτευχθεί το ζευγάρωμα,και περαιτέρω μέσω του μοναδικού δομικού σχεδιασμού για να επιτευχθεί μια αξιόπιστη σύνδεση.
3Εξαιρετικές μηχανικές και ηλεκτρικές επιδόσεις: οι συνδέσεις BMA έχουν χαμηλή αντίσταση επαφής μεταξύ των εσωτερικών και εξωτερικών αγωγών, υψηλή αντίσταση μόνωσης και χαμηλό VSWR,που μπορεί να εξασφαλίσει τη σταθερότητα και την αξιοπιστία της μετάδοσης σήματος.
Εφαρμογή:
1Το πεδίο επικοινωνίας:
Στην κατασκευή σταθμών βάσης,Χρησιμοποιείται για τη σύνδεση διαφόρων εξοπλισμού ραδιοσυχνοτήτων και συστημάτων κεραίας για την επίτευξη της μετάδοσης και λήψης σημάτων και τη διασφάλιση της σταθερής λειτουργίας των δικτύων επικοινωνιώνΓια παράδειγμα, σε σταθμούς βάσης 5G, οι συνδετήρες BMA μπορούν να χρησιμοποιηθούν για τη σύνδεση διαφορετικών ενοτήτων και εξαρτημάτων για την κάλυψη των απαιτήσεων μεταφοράς δεδομένων υψηλής συχνότητας και υψηλής ταχύτητας.
Είναι κατάλληλο για την εσωτερική σύνδεση εξοπλισμού ασύρματης επικοινωνίας, όπως κινητά τηλέφωνα, walkie-talkies κλπ.Μπορεί να συνειδητοποιήσει αξιόπιστη σύνδεση σήματος RF σε περιορισμένο χώρο και να εξασφαλίσει τη φυσιολογική λειτουργία επικοινωνίας του εξοπλισμού.
2Σύστημα ραντάρ:
Στα συστήματα ραντάρ φάσης, οι συνδέσεις BMA μπορούν να χρησιμοποιηθούν για τη σύνδεση διαφόρων συστατικών του ραντάρ, όπως συστοιχίες κεραίας, μονάδες πομπός/αποδέκτη, κυκλώματα επεξεργασίας σήματος κ.λπ.,για να εξασφαλιστεί η υψηλή απόδοση και αξιοπιστία του συστήματος ραντάρΗ μέθοδος της τυφλής συνδεσιμότητας με σύρση διευκολύνει τις γρήγορες και ακριβείς λειτουργίες σύνδεσης σε πολύπλοκες δομές ραντάρ.
Η διαρθρωμένη σύνδεση για το σύστημα ραντάρ διευκολύνει τη συντήρηση και την αναβάθμιση του ραντάρ και βελτιώνει την ευελιξία και την επεκτασιμότητα του συστήματος ραντάρ.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
