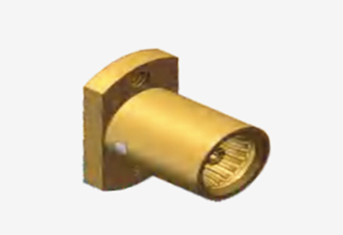

Δύο τρύπες φλάντζης BMA γυναικείο RF κοαξιώδης σύνδεσμος με σύνδεσμο μικροστοιχίδας
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Επισημαίνω: | Δύο τρύπες RF κοαξιώδης σύνδεσμος φλάντζης,Μικροδέκτη ραδιοσυχνότητας |
||
Δύο τρύπες φλάντζης BMA γυναικείο RF κοαξιώδης σύνδεσμος με σύνδεσμο μικροστοιχίδας
Η σειρά BMA αντιπροσωπεύει μια κατηγορία συνδέσμων τυφλού ματιού, σχεδιασμένων και κατασκευασμένων σύμφωνα με τα πρότυπα IEC1169-33.Οι συνδέσεις αυτές εξασφαλίζουν αξιόπιστη επαφή και αποδεικνύουν ανώτερες ηλεκτρικές ιδιότητες.Το πιο σημαντικό πλεονέκτημα είναι η ικανότητά τους να επιπλέουν τόσο αξιακά όσο και ακτίνα, απαιτώντας ελάχιστο χώρο μεταξύ των σημείων ζευγαρώσεως και είναι ελαφριά.Αυτό τα καθιστά ιδιαίτερα κατάλληλα για εφαρμογές τυφλού συνδυασμού μέσα σε ντουλάπια πλαισίουΗ σειρά BMA απολαμβάνει ευρεία χρήση στις ενότητες σύνδεσης εντός των ντουλάπιων του πλαισίου και προσφέρει συμβατότητα για γρήγορη εμπλοκή και αποσύνδεση με διεθνείς ομολόγους.Εξοχούνται στη σύνδεση ομοαξονικών καλωδίων για ραδιοεξοπλισμό και όργανα.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50 Ωμ | |
| Πεδίο συχνότητας | DC ~ 18GHz | |
| Διορισμένη τάση | 250 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1000 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000 MOhm | |
| Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 2,0 μΩμ |
| Κεντρικός οδηγός | ≤0,5mOhm | |
| Επικαιροποιημένη αναφορά | ≤ 1.3 | |
Λεπτομέρειες για το προϊόν
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Χάλκινο Sn-P | Χρυσόπετρα | |
| Επαφή ανθεκτικότητας | Χάλκινο βηρύλιο | Πλακέτα νικελίου | |
| Κέλυφος / Σώμα | Χαλκός, ανοξείδωτο χάλυβα | Πλακέτα νικελίου | |
| Εξαρτήματα | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 0.6N μέγιστο |
| Δύναμη αποσύνδεσης | 0.6 N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -55 έως +155 βαθμούς C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |
Χαρακτηριστικά:
1Εξαιρετικές μηχανικές και ηλεκτρικές επιδόσεις: οι συνδέσεις BMA έχουν χαμηλή αντίσταση επαφής μεταξύ των εσωτερικών και εξωτερικών αγωγών, υψηλή αντίσταση μόνωσης και χαμηλό VSWR,που μπορεί να εξασφαλίσει τη σταθερότητα και την αξιοπιστία της μετάδοσης σήματος.
2- Εύκολη σύνδεση: Η διεπαφή του συνδετήρα BMA υιοθετεί εναέρια διεπαφή, η οποία μπορεί να συνδεθεί και να αποσυνδεθεί γρήγορα χωρίς τη χρήση εργαλείων, βελτιώνοντας έτσι την αποτελεσματικότητα της εργασίας.
3. Υψηλή προσαρμοστικότητα: Σύμφωνα με τις διαφορετικές απαιτήσεις εφαρμογής, οι συνδετήρες BMA μπορούν να προσαρμοστούν με διαφορετικές μεθόδους εγκατάστασης και μήκους καλωδίων για να ανταποκριθούν σε συγκεκριμένες απαιτήσεις χρήσης.
Εφαρμογή:
1Στην κατασκευή σταθμών βάσης,Χρησιμοποιείται για τη σύνδεση διαφόρων εξοπλισμού ραδιοσυχνοτήτων και συστημάτων κεραίας για την επίτευξη της μετάδοσης και λήψης σημάτων και τη διασφάλιση της σταθερής λειτουργίας των δικτύων επικοινωνιώνΓια παράδειγμα, σε σταθμούς βάσης 5G, οι συνδετήρες BMA μπορούν να χρησιμοποιηθούν για τη σύνδεση διαφορετικών ενοτήτων και εξαρτημάτων για την κάλυψη των απαιτήσεων μεταφοράς δεδομένων υψηλής συχνότητας και υψηλής ταχύτητας.
Είναι κατάλληλο για την εσωτερική σύνδεση εξοπλισμού ασύρματης επικοινωνίας, όπως κινητά τηλέφωνα, walkie-talkies κλπ.Μπορεί να συνειδητοποιήσει αξιόπιστη σύνδεση σήματος RF σε περιορισμένο χώρο και να εξασφαλίσει τη φυσιολογική λειτουργία επικοινωνίας του εξοπλισμού.
2. σε ιατρικό εξοπλισμό, όπως ορισμένος ιατρικός εξοπλισμός απεικόνισης, εξοπλισμός θεραπείας ραδιοσυχνοτήτων κ.λπ.,Οι συνδέσεις BMA μπορούν να χρησιμοποιηθούν για τη σύνδεση σχετικού ηλεκτρονικού εξοπλισμού και αισθητήρων για την επίτευξη μετάδοσης και επεξεργασίας σήματος.
Στο σύστημα ελέγχου βιομηχανικού αυτοματισμού, χρησιμοποιείται για τη σύνδεση εξοπλισμού πεδίου και κέντρου ελέγχου για την επίτευξη απομακρυσμένης παρακολούθησης και ελέγχου.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
