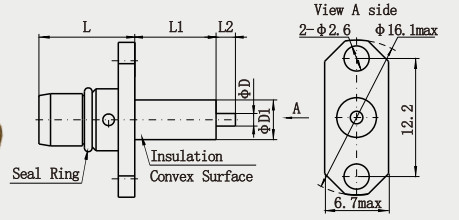

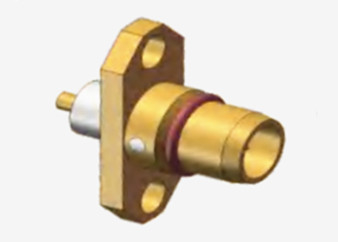

BMA Άντρας 2τρυπών φλάντζης RF κοαξιώδης σύνδεσμος για τοποθέτηση PCB
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| Επισημαίνω: | Συμπλέκτης BMA RF Coaxial,Συνδετήρας κοαξιού RF PCB Mount |
||
BMA Άντρας 2τρυπών φλάντζης RF κοαξιώδης σύνδεσμος για τοποθέτηση PCB
Οι συνδέσεις της σειράς BMA συμμορφώνονται με το πρότυπο IEC1169-33 και χαρακτηρίζονται από μοναδικό σχεδιασμό φύλλου ελαστικού,που εγγυάται αξιόπιστη επαφή και εξαιρετικές μηχανικές και ηλεκτρικές επιδόσειςΟι συνδετήρες αυτοί συνδυάζουν τα πλεονεκτήματα τόσο των αξιακών όσο και των ακτινοειδών δυνατότητων πλεύσης, απαιτούν ελάχιστο χώρο ανά μονάδα και διαθέτουν ελαφριά κατασκευή.Είναι ιδανικά κατάλληλα για εφαρμογές blind mate που περιλαμβάνουν πλαίσιο και ντουλάπια, που χρησιμοποιείται συνήθως στις συνδέσεις των μονάδων κατά τη διάρκεια της συναρμολόγησης του πλαισίου και του ντουλαπιού.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50 Ωμ | |
| Πεδίο συχνότητας | DC ~ 4GHz | |
| Διορισμένη τάση | 500 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000 MOhm | |
| Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 2,0mOhm |
| Κεντρικός οδηγός | ≤0,5mOhm | |
| Επικαιροποιημένη αναφορά | ≤ 1.3 | |
Λεπτομέρειες του προϊόντος:
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Χάλκινο Sn-P | Χρυσόπετρα | |
| Επαφή ανθεκτικότητας | Χάλκινο βηρύλιο | Πλακέτα νικελίου | |
| Κέλυφος / Σώμα | Χαλκός, ανοξείδωτο χάλυβα | Πλακέτα νικελίου | |
| Εξαρτήματα | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 0.58N μέγιστο |
| Δύναμη αποσύνδεσης | 0.6 N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -45 έως +155 βαθμούς C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP67 |
Χαρακτηριστικά:
1. εύλογο δομικό σχεδιασμό: δομικά είναι η σχήμα push-in της σειράς SMA, και η διεπαφή διεπαφής υιοθετεί διεπαφή αέρα, αυτή η σχεδίαση βοηθά στη μείωση του όγκου και του βάρους του συνδετήρα,διατηρώντας την καλή ηλεκτρική απόδοση.
2Υψηλή αξιοπιστία: με υψηλή μηχανική διάρκεια ζωής, γενικά έως 500 φορές ή περισσότερο, μπορεί να εξασφαλίσει σταθερότητα και αξιοπιστία στη μακροχρόνια χρήση της διαδικασίας.
3Ευρύ φάσμα εφαρμογών: κατάλληλο για διάφορες συνδέσεις κυκλωμάτων μικροκυμάτων, ειδικά για πλαισίια, ντουλάπια, τυφλή τοποθέτηση και κλείσιμο,που συμβάλλουν στη διαμόρφωση του ραντάρ και άλλων ολοκληρωμένων συστημάτων, έχει χρησιμοποιηθεί ευρέως στο εσωτερικό και στο εξωτερικό.
Εφαρμογή:
1- όργανα δοκιμής και μέτρησης: σε όργανα δοκιμής ραδιοσυχνοτήτων, όπως αναλυτές φάσματος, αναλυτές δικτύου, γεννήτριες σήματος κ.λπ.,χρησιμοποιούνται για τη σύνδεση της μετάδοσης σήματος ραδιοσυχνοτήτων μεταξύ της υπό δοκιμή συσκευής και του οργάνου δοκιμής.Η ακριβής ηλεκτρική του απόδοση και τα σταθερά χαρακτηριστικά σύνδεσης μπορούν να εξασφαλίσουν την ακρίβεια και την αξιοπιστία των αποτελεσμάτων των δοκιμών και να συμβάλουν στη βελτίωση της αποτελεσματικότητας και της ακρίβειας των δοκιμών και των μετρήσεων.
2. συσκευές IoT: Με την ανάπτυξη του IoT, ένας μεγάλος αριθμός αισθητήρων και ασύρματων επικοινωνιακών ενσωματωμάτων πρέπει να συνδεθούν στο δίκτυο.Οι μικροστοιχημένες RF ομοαξονικές συνδέσεις BMA μπορούν να χρησιμοποιηθούν για τη σύνδεση μονάδων RF σε συσκευές IoT με τη μητρική πλακέτα, πραγματοποιώντας ασύρματη επικοινωνία και μετάδοση δεδομένων μεταξύ των συσκευών και παρέχοντας μια αξιόπιστη λύση σύνδεσης για εφαρμογές IoT.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
