BMA Άνδρας Χάλυβα Χάλυβα Κουτί 2 τρύπες Flange RF Κοακσιακό Συνδετήρα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| Επισημαίνω: | Δύο τρύπες RF κοαξιώδης σύνδεσμος φλάντζης,Συμπλέκτης BMA RF Coaxial,Άνδρας RF Κοαξιώδης συνδετήρας |
||

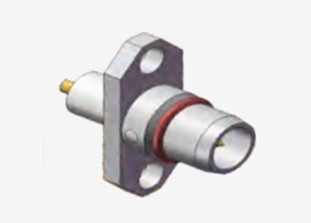

BMA Άνδρας Χάλυβα Χάλυβα Κουτί 2 τρύπες Flange RF Κοακσιακό Συνδετήρα
Οι συνδέσεις της σειράς BMA συμμορφώνονται με το πρότυπο IEC1169-33 και έχουν σχεδιαστεί ως συνδέσεις blind mate.Ενσωματώνουν ένα καινοτόμο σχεδιασμό φύλλου ελαστικού που εξασφαλίζει αξιόπιστη επαφή και εξαιρετική μηχανική και ηλεκτρική απόδοσηΟι συνδετήρες αυτοί παρέχουν τα πλεονεκτήματα τόσο των αξιακών όσο και των ακτινοειδών δυνατότητων πλεύσης, καταλαμβάνουν ελάχιστο χώρο ανά συνδετήρα και είναι ελαφρύι.Είναι κατάλληλα για χρήση σε εφαρμογές blind mate με πλαίσιο και ντουλάπια, καθιστώντας τα συνήθως χρησιμοποιούμενα στις συνδέσεις των μονάδων για τη συναρμολόγηση του πλαισίου και του ντουλαπιού.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50 Ωμ | |
| Πεδίο συχνότητας | DC ~ 4GHz | |
| Διορισμένη τάση | 500 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000 MOhm | |
| Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 2,0mOhm |
| Κεντρικός οδηγός | ≤0,5mOhm | |
| Επικαιροποιημένη αναφορά | ≤ 1.3 | |

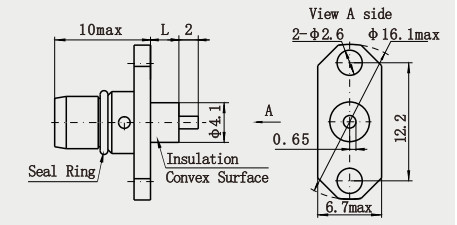

Λεπτομέρειες του προϊόντος:
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Χάλκινο Sn-P | Χρυσόπετρα | |
| Επαφή ανθεκτικότητας | Χάλκινο βηρύλιο | Πλακέτα νικελίου | |
| Κέλυφος / Σώμα | Χαλκός, ανοξείδωτο χάλυβα | Πλακέτα νικελίου | |
| Εξαρτήματα | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 0.58N μέγιστο |
| Δύναμη αποσύνδεσης | 0.6 N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -45 έως +155 βαθμούς C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP67 |
Χαρακτηριστικά:
1. εύλογο δομικό σχεδιασμό: δομικά είναι η σχήμα push-in της σειράς SMA, και η διεπαφή διεπαφής υιοθετεί διεπαφή αέρα, αυτή η σχεδίαση βοηθά στη μείωση του όγκου και του βάρους του συνδετήρα,διατηρώντας την καλή ηλεκτρική απόδοση.
2Υψηλή αξιοπιστία: με υψηλή μηχανική διάρκεια ζωής, γενικά έως 500 φορές ή περισσότερο, μπορεί να εξασφαλίσει σταθερότητα και αξιοπιστία στη μακροχρόνια χρήση της διαδικασίας.
3Ευρύ φάσμα εφαρμογών: κατάλληλο για διάφορες συνδέσεις κυκλωμάτων μικροκυμάτων, ειδικά για πλαισίια, ντουλάπια, τυφλή τοποθέτηση και κλείσιμο,που συμβάλλουν στη διαμόρφωση του ραντάρ και άλλων ολοκληρωμένων συστημάτων, έχει χρησιμοποιηθεί ευρέως στο εσωτερικό και στο εξωτερικό.
Εφαρμογή:
1Διαδικτυακές συσκευές: Με την ανάπτυξη του Διαδικτύου των Πραγμάτων, ένας μεγάλος αριθμός αισθητήρων και ασύρματων μονάδων επικοινωνίας πρέπει να συνδεθούν στο δίκτυο.Οι μικροστοιχίες RF coaxial BMA μπορούν να χρησιμοποιηθούν για τη σύνδεση της μονάδας RF σε συσκευές IoT με τη μητρική πλακέτα για την επίτευξη ασύρματης επικοινωνίας και μετάδοσης δεδομένων μεταξύ των συσκευών, η οποία παρέχει μια αξιόπιστη λύση συνδεσιμότητας για εφαρμογές IoT.
2 Ιατρικός εξοπλισμός: Οι συνδετήρες BMA χρησιμοποιούνται επίσης σε ιατρικό εξοπλισμό απεικόνισης, σε όργανα θεραπείας μικροκυμάτων και σε άλλο ιατρικό εξοπλισμό.Χρησιμοποιείται για τη μετάδοση σημάτων ραδιοσυχνοτήτων για την διέγερση και λήψη σημάτων μαγνητικού συντονισμού από το ανθρώπινο σώμα.Η μικρογραφία του και τα χαρακτηριστικά υψηλής απόδοσης συμβάλλουν στη μικρογραφία και στον φορητό σχεδιασμό ιατρικού εξοπλισμού.που βελτιώνει την ευκολία χρήσης και τη διαγνωστική επίδραση των ιατρικών εξοπλισμού.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
