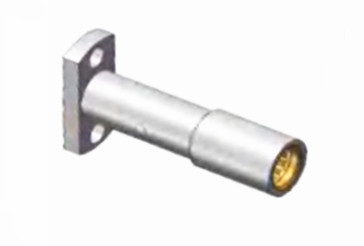

SBMA Δύο τρύπες φλάντζας από ανοξείδωτο χάλυβα RF κοαξιώδης σύνδεσμος με μικροστοιχία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | SBMA RF Conector | Επικάλυψη: | Νικέλιο/χρυσός που καλύπτεται |
|---|---|---|---|
| Δυνατότητα: | 500 κύκλοι | Υλικό επαφής: | Ορείχαλκος, BECU |
| Υλικό: | Ατσάλι ατσάλι | Πρότυπο σχεδιασμού:: | IEC 1169-33 |
| Τύπος: | Καθαρός. | Φύλο: | Γυναικεία |
| Επισημαίνω: | Δύο τρύπες RF κοαξιώδης σύνδεσμος φλάντζης,Μικροδιάγραφος RF κοαξιώδης σύνδεσμος,Ραδιοαγωγός κοακσιακού συνδέσμου από ανοξείδωτο χάλυβα |
||
SBMA Δύο τρύπες φλάντζας από ανοξείδωτο χάλυβα RF κοαξιώδης σύνδεσμος με μικροστοιχία
Η σειρά SBMA αντιπροσωπεύει μια μειωμένη έκδοση των ομοαξονικών συνδέσεων της σειράς BMA και λειτουργεί επίσης ως συνδέσεις blind-mate.Προσφέρουν το πλεονέκτημα του εξαιρετικού εύρους ζώνης και ενός συμπαγούς συντελεστή μορφής, καθιστώντας τους κατάλληλους για τις ανάγκες μικροκυμάτων και διαμόρφωσης.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50 Ωμ | |
| Πεδίο συχνότητας | DC ~ 40GHz | |
| Διορισμένη τάση | 170 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 500 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 2000 MOhm | |
| Αντίσταση επαφής | Εξωτερικός αγωγός | <= 2mOhm |
| Κεντρικός οδηγός | <= 6 μΩμ | |
| Επικαιροποιημένη αναφορά | ≤1.25 | |
| Απώλεια εισαγωγής | ≤ 0,30 dB | |

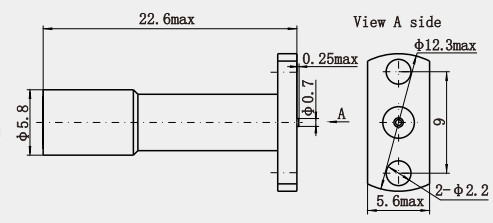

Λεπτομέρειες για το προϊόν
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Χάλκινο Sn-P | Χρυσόπετρα | |
| Επαφή ανθεκτικότητας | Χάλκινο βηρύλιο | Πλακέτα νικελίου | |
| Κέλυφος / Σώμα | Χαλκός, ανοξείδωτο χάλυβα | Πλακέτα νικελίου | |
| Εξαρτήματα | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 0.6N μέγιστο |
| Δύναμη αποσύνδεσης | 0.6 N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -65 έως +165 βαθμούς C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |
Χαρακτηριστικά:
1- ευρύ εύρος θερμοκρασιών: μπορεί να λειτουργεί κανονικά στο εύρος θερμοκρασιών από -55°C έως +125°C και ακόμη και ορισμένα προϊόντα μπορούν να αντέξουν υψηλότερες θερμοκρασίες,όπως οι συνδετήρες μεταλλικού πλαισίου AVIC Optronics J16 της σειράς SBMA, το εύρος θερμοκρασίας έως -55 ~ +125 °C, το οποίο μπορεί να προσαρμοστεί σε διάφορες σκληρές περιβαλλοντικές συνθήκες.
2Καλές ανθεκτικές στο νερό και στην σκόνη επιδόσεις: ορισμένοι συνδετήρες SBMA έχουν ένα ορισμένο βαθμό ανθεκτικής στο νερό, ανθεκτικής στην σκόνη ικανότητα για την αποτροπή της υγρασίας,σκόνη και άλλες εξωτερικές ουσίες στο εσωτερικό του συνδέσμου, επηρεάζοντας τις επιδόσεις και τη διάρκεια ζωής του.
Εφαρμογή:
1Σύστημα επικοινωνίας αεροσκάφους: το σύστημα επικοινωνίας στο αεροσκάφος πρέπει να χρησιμοποιεί συνδέσμους υψηλής απόδοσης για να εξασφαλίσει τη σταθερότητα και την αξιοπιστία της μετάδοσης του σήματος.τα χαρακτηριστικά της μικρογραφίας και του ελαφρού βάρους των συνδέσεων SBMA τα καθιστούν κατάλληλα για το περιορισμένο χώρο στο αεροσκάφος, και μπορούν να συνδεθούν με το σύστημα πλοήγησης του αεροσκάφους, το σύστημα επικοινωνίας, το σύστημα ραντάρ κ.λπ., για να εξασφαλιστεί η ασφάλεια της πτήσης του αεροσκάφους και η ομαλή επικοινωνία.
2Σύστημα επικοινωνίας δορυφόρου: Το σύστημα επικοινωνίας στον δορυφόρο είναι το κλειδί για την κανονική λειτουργία του δορυφόρου, στο οποίο ο συνδετήρας SBMA διαδραματίζει σημαντικό ρόλο.Μπορεί να συνδέσει όλα τα είδη του εξοπλισμού επικοινωνίας στον δορυφόρο, να πραγματοποιήσει την επικοινωνία μεταξύ του δορυφόρου και του επίγειου σταθμού και άλλων δορυφόρων, και να εξασφαλίσει τη λειτουργία μετάδοσης δεδομένων και επικοινωνίας του δορυφόρου να λειτουργήσει κανονικά.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
