6GHz~18GHz WRD500 έως N Τύπος θηλυκό Τελικό εκτόξευσης κυματοδηγός προς προσαρμογέα ελκυσμού N/WRD500-KF1
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | WRD500 Οδηγός κυμάτων σε κοακσιαλούς προσαρμογείς | Υλικό: | Ορείχαλκος |
|---|---|---|---|
| Επιμετάλλωση: | Πτυσμένο με νικέλιο | Εύρος Συχνοτήτων: | 6 GHz-18 GHz |
| Συνδετήρας: | n Τύπος θηλυκό | VSWR: | 1.45 |
| Μέγεθος κυματοδηγού: | WRD500 | Στυλ σώματος: | Τέλος εκτόξευσης |
| Επισημαίνω: | WRD500 Προσαρμογέας Ομοαξονικού Καλωδίου,N WRD500 Προσαρμογέας Ομοαξονικού Καλωδίου,18GHz WRD500 Προσαρμογέας Ομοαξονικού Καλωδίου |
||
6GHz~18GHz WRD500 έως N τύπου θηλυκό άκρο εκτόξευσης κυματοδηγός σε προσαρμογέα κοκαΐνης
Η συχνότηταΜε κινητήρα κινητήραΕπεξεργάζονται απόΗλεκτρονική Elite(ΕΛΤ) κάλυψη50,4 GHz-110 GHzΜε υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετικές επιδόσεις, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και χιλιοστών κυμάτων.τυποποιημένοι κυματοδηγοί ορθογώνιας και διπλής κλίσηςΗ κοαξιακή τελική διεπαφή σύνδεσης περιλαμβάνει:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και μικροστριπΟι προσαρμογείς κυματοειδήσεως προς κοαξιόν χωρίζονται σε δύο τύπους: εκτόξευση άκρου και εκτόξευση δεξιάς γωνίας από προσανατολισμό διεπαφής.δομή υψηλής ισχύος.
ΠροδιαγραφήN/WRD500-KF1:
| Ονομασία του προϊόντος | WRD500 έως N τύπου γυναικεία κυματοδηγός σε κοακσιαλούς προσαρμογείς |
| Αριθμός μοντέλου. | N/WRD500-KF1 |
| Τύπος κοαξιού | Τύπος N Γυναίκα |
| Μέγεθος κυματοδηγού | WRD500 |
| Στυλ σώματος | Τέλος εκτόξευσης |
| Πεδίο συχνότητας | 6GHz-18GHz |
| Αντίσταση SMA | 50 Ωμ |
| VSWR | 1.45 |
Πλεονεκτήματα
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κλπ., γεγονός που τους καθιστά ευρέως αποδεκτούς σε συσκευές μέτρησης μικροκυμάτων και χιλιοστών κυμάτων κλπ.

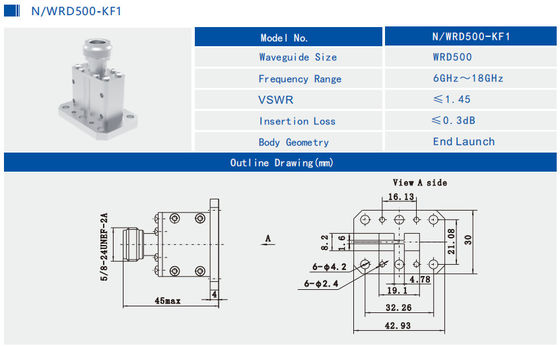

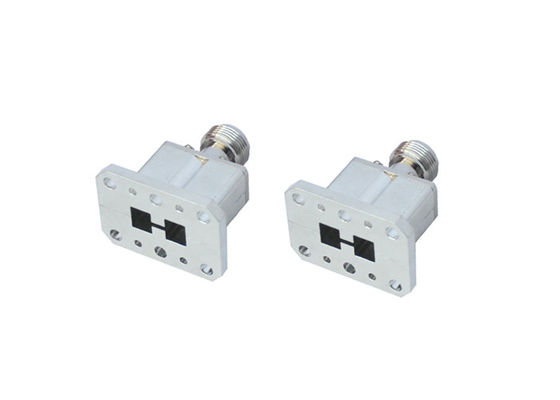

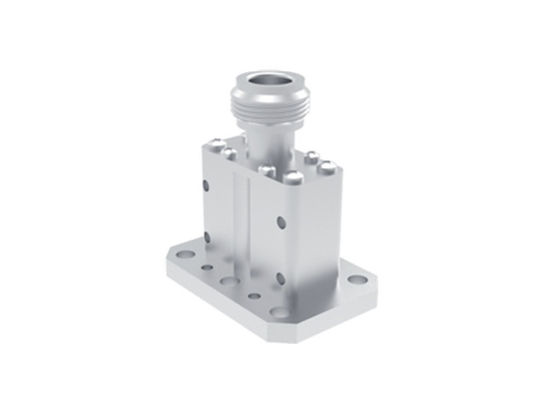

Σύνοψη και εικόνεςWRD500 έως N τύπου γυναικείο οδηγό κυμάτων σε προσαρμογέα κοαξίουN/WRD500-KF1:
ΣχετικάΟδηγός κυμάτων WRD σε προσαρμογείς κοαξίουτης Elite Electronic.
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| Κ/WRD180-KF | WRD180 έως K2.92mm θηλυκές προσαρμογές δεξιάς γωνίας | 18GHz ~ 40GHz |
| Δοκιμαστική μονάδα | WRD650 προς SMA αρσενικοί προσαρμογείς δεξιάς γωνίας | 6GHz~18GHz |
| Δοκιμαστική μονάδα | WRD750 προς SMA αρσενικές προσαρμογές δεξιάς γωνίας | 7.5GHz~18GHz |
| Τύπος προσαρμοσμένος | Τα προσαρμοσμένα μεγέθη είναι αποδεκτά. |
Διασταυρούμενες αναφορές του προτύπου κυματοδηγού
| Κινέζικο πρότυπο | Διεθνές Πρότυπο | Περιοχή συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Σημείωση:
Έχουμε πάνω από 1.000 είδηΟδηγός κυμάτων για τα κοαξιακά προσαρμοστήριαγια επιλογή, αν δεν βρείτε τον προσαρμογέα που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.Η διάσταση ODM είναι ευπρόσδεκτη.
