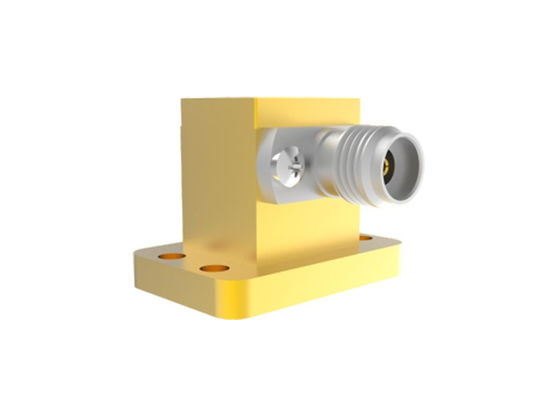

18GHz~40GHz WRD180 έως K2.92mm Γυναίκα Δικαίος γωνιακός κυματοδείκτης προς προσαρμογέα coax K/WRD180-KF
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | WRD500 Οδηγός κυμάτων σε κοακσιαλούς προσαρμογείς | Υλικό: | Άλλες χημικές ουσίες |
|---|---|---|---|
| Επικάλυψη: | Χρυσόπετρα | Πεδίο συχνότητας: | 18 GHz-40 GHz |
| Συνδετήρας: | K2.92mm Γυναίκα | Vswr: | 1.35 |
| Μέγεθος κυματοδηγού: | WRD180 | Στυλ σώματος: | Δικιά γωνία |
18GHz~40GHz WRD180 έως K2.92mm Γυναίκα Δικαίος γωνιακός κυματοδείκτης για προσαρμογέα κοαξ
Η συχνότηταΜε κινητήρα κινητήραΕπεξεργάζονται απόΗλεκτρονική Elite(ΕΛΤ) κάλυψη50,4 GHz-110 GHzΜε υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετικές επιδόσεις, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και χιλιοστών κυμάτων.τυποποιημένοι κυματοδηγοί ορθογώνιας και διπλής κλίσηςΗ κοαξιακή τελική διεπαφή σύνδεσης περιλαμβάνει:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και μικροστριπΟι προσαρμογείς κυματοειδήσεως προς κοαξιόν χωρίζονται σε δύο τύπους: εκτόξευση άκρου και εκτόξευση δεξιάς γωνίας από προσανατολισμό διεπαφής.δομή υψηλής ισχύος.
ΠροδιαγραφήΚ/WRD180-KF:
| Ονομασία του προϊόντος | WRD180 έως K2.92mm Γυναικεία κυματοδηγός σε κοακσιαλούς προσαρμογείς |
| Αριθμός μοντέλου. | Κ/WRD180-KF |
| Τύπος κοαξιού | K2.92mm Γυναίκα |
| Μέγεθος κυματοδηγού | WRD180 |
| Στυλ σώματος | Κατευθεία γωνία |
| Πεδίο συχνότητας | 18 GHz-40 GHz |
| Αντίσταση SMA | 50 Ωμ |
| VSWR | 1.35 |
Πλεονεκτήματα
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κλπ., γεγονός που τους καθιστά ευρέως αποδεκτούς σε συσκευές μέτρησης μικροκυμάτων και χιλιοστών κυμάτων κλπ.

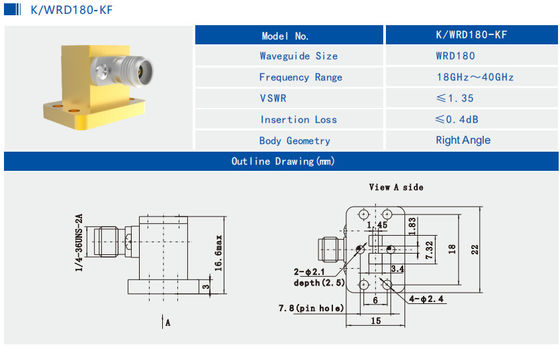

Σύνοψη και εικόνεςWRD180 έως K2.92mm Γυναικεία κυματοδηγός σε προσαρμογέα κοαξιούΚ/WRD180-KF:
ΣχετικάΟδηγός κυμάτων WRD σε προσαρμογείς κοαξιούτης Elite Electronic.
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| N/WRD500-KF1 | WRD500 έως N τύπου γυναικεία άκρη προσαρμογείς εκτόξευσης | 6GHz~18GHz |
| Δοκιμαστική μονάδα | WRD650 προς SMA αρσενικοί προσαρμογείς δεξιάς γωνίας | 6GHz~18GHz |
| Δοκιμαστική μονάδα | WRD750 προς SMA αρσενικές προσαρμογές δεξιάς γωνίας | 7.5GHz~18GHz |
| Τύπος προσαρμοσμένος | Τα προσαρμοσμένα μεγέθη είναι αποδεκτά. |
Διασταυρούμενες αναφορές των προτύπων κυματοδηγίας
| Κινέζικα πρότυπα | Διεθνή πρότυπα | Περιοχή συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Σημείωση:
Έχουμε πάνω από 1.000 είδηΟδηγός κυμάτων για τα κοαξιακά προσαρμοστήριαγια επιλογή, αν δεν βρείτε τον προσαρμογέα που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.Η διάσταση ODM είναι ευπρόσδεκτη.
