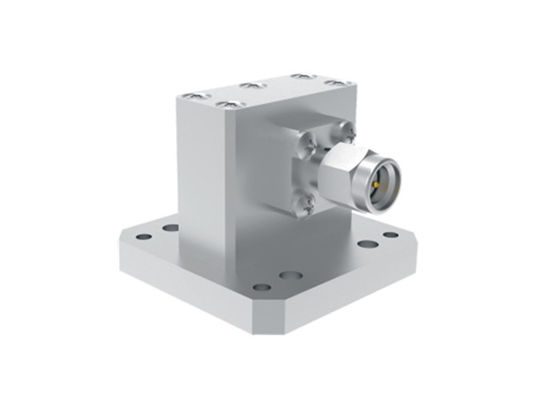

6GHz~18GHz WRD650 προς SMA Άντρας Δικαίος γωνιακός κυματοδηγός προς προσαρμογέα κοάξ SMA/WRD650-JF
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | WRD650 Οδηγός κυμάτων σε κοακσιαλούς προσαρμογείς | Υλικό: | Άλλες χημικές ουσίες |
|---|---|---|---|
| Επικάλυψη: | Πλαστικές με νικέλιο | Πεδίο συχνότητας: | 6 GHz-18 GHz |
| Συνδετήρας: | SMA αρσενικό | Vswr: | 1.4 |
| Μέγεθος κυματοδηγού: | WRD650 | Στυλ σώματος: | Δικιά γωνία |
6GHz~18GHz WRD650 προς SMA Άντρας Δικαίος γωνιακός κυματοδηγός προς προσαρμογέα κοάξ
Η συχνότηταΜε κινητήρα κινητήραΕπεξεργάζονται απόΗλεκτρονική Elite(ΕΛΤ) κάλυψη50,4 GHz-110 GHzΜε υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετικές επιδόσεις, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και χιλιοστών κυμάτων.τυποποιημένοι κυματοδηγοί ορθογώνιας και διπλής κλίσηςΗ κοαξιακή τελική διεπαφή σύνδεσης περιλαμβάνει:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και μικροστριπΟι προσαρμογείς κυματοειδήσεως προς κοαξιόν χωρίζονται σε δύο τύπους: εκτόξευση άκρου και εκτόξευση δεξιάς γωνίας από προσανατολισμό διεπαφής.δομή υψηλής ισχύος.
ΠροδιαγραφήΔοκιμαστική μονάδα:
| Ονομασία του προϊόντος | WRD650 προς SMA Άντρας κυματοδηγός προς κοαξιακούς προσαρμογείς |
| Αριθμός μοντέλου. | Δοκιμαστική μονάδα |
| Τύπος κοαξιού | SMA αρσενικό |
| Μέγεθος κυματοδηγού | WRD650 |
| Στυλ σώματος | Κατευθεία γωνία |
| Περιοχή συχνοτήτων6 | 6GHz-18GHz |
| Αντίσταση SMA | 50 Ωμ |
| VSWR | 1.4 |
Πλεονεκτήματα
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κλπ., γεγονός που τους καθιστά ευρέως αποδεκτούς σε συσκευές μέτρησης μικροκυμάτων και χιλιοστών κυμάτων κλπ.

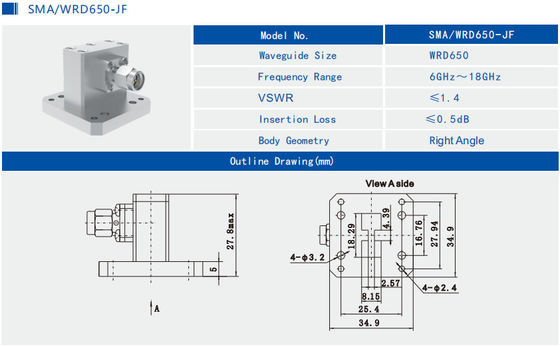

Σύνοψη και εικόνεςWRD650 προς SMA Άντρας κυματοδείκτης προς προσαρμογέα κοαξιούSMA/WRD650-JF:
ΣχετικάΟδηγός κυμάτων WRD σε προσαρμογείς κοαξιού της Elite Electronic.
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| N/WRD500-KF1 | WRD500 έως N τύπου γυναικεία άκρη προσαρμογείς εκτόξευσης | 6GHz~18GHz |
| Κ/WRD180-KF | WRD180 έως K2.92mm θηλυκές προσαρμογές δεξιάς γωνίας | 18GHz ~ 40GHz |
| Δοκιμαστική μονάδα | WRD750 προς SMA αρσενικές προσαρμογές δεξιάς γωνίας | 7.5GHz~18GHz |
| Τύπος προσαρμοσμένος | Τα προσαρμοσμένα μεγέθη είναι αποδεκτά. |
Διασταυρούμενες αναφορές των προτύπων κυματοδηγίας
| Κινέζικα πρότυπα | Διεθνή πρότυπα | Περιοχή συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Σημείωση:
Έχουμε πάνω από 1.000 είδηΟδηγός κυμάτων για τα κοαξιακά προσαρμοστήριαγια επιλογή, αν δεν βρείτε τον προσαρμογέα που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.Η διάσταση ODM είναι ευπρόσδεκτη.
