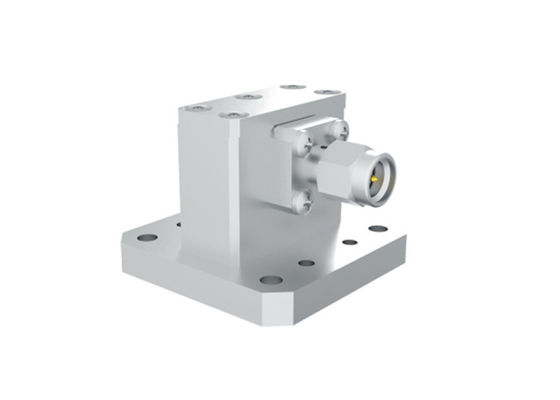

7.5GHz~18GHz WRD750 Σε SMA Αρσενικό Ορθή Γωνία Κυματοδηγός Σε Ομοαξονικό Προσαρμογέα SMA/WRD750-JF
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | WRD750 Οδηγός κυμάτων σε κοακσιαλούς προσαρμογείς | Υλικό: | Ορείχαλκος |
|---|---|---|---|
| Επιμετάλλωση: | Πτυσμένο με νικέλιο | Εύρος Συχνοτήτων: | 7.5 GHz-18 GHz |
| Συνδετήρας: | Αρσενικό SMA | VSWR: | 1.3 |
| Μέγεθος κυματοδηγού: | WRD650 | Στυλ σώματος: | Ορθή γωνία |
| Μέγεθος κυματοδηγού: | WRD750 | ||
| Επισημαίνω: | WRD750 σε SMA προσαρμογέα ορθής γωνίας,Προσαρμογέας κυματοδηγού 7.5-18GHz,Προσαρμογέας κυματοδηγού WRD750 σε SMA |
||
7.5GHz~18GHz WRD750 σε SMA αρσενικό ορθής γωνίας οδηγός κύματος σε ομοαξονικό προσαρμογέα
Η συχνότητα του προσαρμογείς οδηγού κύματος σε ομοαξονικό επεξεργάζονται από Elite Electronic (ELT) καλύπτουν 5.4GHz-110GHz. Με υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετική απόδοση, χρησιμοποιείται ευρέως σε μετρήσεις μικροκυμάτων και εξοπλισμό χιλιοστομετρικών κυμάτων. Ο οδηγός κύματος έχει τυπικούς ορθογώνιους και διπλής ράβδου οδηγούς κύματος, και μη τυπικοί οδηγοί κύματος μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του χρήστη. Η διεπαφή σύνδεσης ομοαξονικού άκρου περιλαμβάνει N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και μικροταινία. Οι προσαρμογείς οδηγού κύματος σε ομοαξονικό χωρίζονται σε δύο τύπους: εκκίνησης άκρου και εκκίνησης ορθής γωνίας από τον προσανατολισμό της διεπαφής. Μεταξύ αυτών, ο τύπος εκκίνησης RA μπορεί επίσης να χρησιμοποιηθεί ως μια δομή υψηλής ισχύος.
Προδιαγραφή του SMA/WRD750-JF:
| Όνομα προϊόντος | Προσαρμογείς οδηγού κύματος WRD750 σε SMA αρσενικό σε ομοαξονικό |
| Αριθμός μοντέλου | SMA/WRD750-JF |
| Ομοαξονικός τύπος | SMA αρσενικό |
| Μέγεθος οδηγού κύματος | WRD750 |
| Στυλ σώματος | Ορθή γωνία |
| Εύρος συχνότητας | 7.5GHz-18GHz |
| Αντίσταση | 50 Ohm |
| VSWR | 1.3 |
Πλεονεκτήματα:
-Οι προσαρμογείς οδηγού κύματος μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κ.λπ., γεγονός που τους καθιστά εκτενώς υιοθετημένους σε συσκευές μέτρησης μικροκυμάτων και χιλιοστομετρικών κυμάτων κ.λπ.

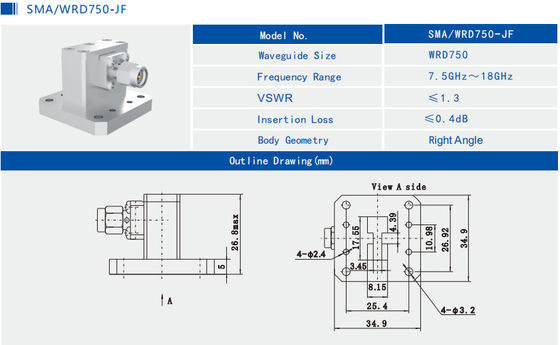

Σχέδιο περιγράμματος και εικόνες του Προσαρμογέας οδηγού κύματος WRD750 σε SMA αρσενικό σε ομοαξονικό SMA/WRD750-JF:
Σχετικοί Προσαρμογείς οδηγού κύματος WR σε ομοαξονικό της Elite Electronic.
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| N/WRD500-KF1 | Προσαρμογείς οδηγού κύματος WRD500 σε τύπου N θηλυκό εκκίνησης άκρου | 6GHz~18GHz |
| K/WRD180-KF | Προσαρμογείς οδηγού κύματος WRD180 σε K2.92mm θηλυκό ορθής γωνίας | 18GHz~40GHz |
| SMA/WRD650-JF | Προσαρμογείς οδηγού κύματος WRD650 σε SMA αρσενικό ορθής γωνίας | 6GHz~18GHz |
| Προσαρμοσμένος τύπος | Είναι αποδεκτά προσαρμοσμένα μεγέθη |
Διασταυρούμενες αναφορές προτύπου οδηγού κύματος
| Κινεζικό πρότυπο | Διεθνές πρότυπο | Εύρος συχνότητας (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 1.000 τύπους Προσαρμογέων οδηγού κύματος σε ομοαξονικό για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας. Η διάσταση ODM είναι ευπρόσδεκτη.
