9.84GHz~15GHz WR75 BJ120 σε SMA Θηλυκό Τερματικό Κυματοδηγός σε Ομοαξονικό Προσαρμογέα Ορείχαλκο SMA/BJ120-KFE
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | WR75 Οδηγός κυμάτων σε προσαρμογείς κοαξιού | Υλικό: | Ορείχαλκος |
|---|---|---|---|
| Επιμετάλλωση: | Επιχρυσωμένος | Εύρος Συχνοτήτων: | 9.84GHz-15GHz |
| Συνδετήρας: | SMA Θηλυκό | VSWR: | 1.25 |
| Μέγεθος κυματοδηγού: | WR75 | Στυλ σώματος: | Τέλος εκτόξευσης |
| Επισημαίνω: | Ομοαξονικός προσαρμογέας κυματοδηγού WR75 σε SMA,Κυματοδηγός ομοαξονικός προσαρμογέας 9.84-15GHz,Προσαρμογέας τερματικού ορείχαλκου BJ120 |
||
9.84GHz~15GHz WR75 σε SMA Θηλυκό End Launch Κυματοδηγός σε Ομοαξονικό Προσαρμογέα
Η συχνότητα των προσαρμογέων κυματοδηγού σε ομοαξονικό επεξεργάζονται από Elite Electronic (ELT) καλύπτουν 5.4GHz-110GHz. Με υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετική απόδοση, χρησιμοποιείται ευρέως σε μετρήσεις μικροκυμάτων και εξοπλισμό χιλιοστομετρικών κυμάτων. Ο κυματοδηγός έχει τυπικούς ορθογώνιους και διπλής ράβδου κυματοδηγούς, και μη τυπικοί κυματοδηγοί μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του χρήστη. Η διεπαφή σύνδεσης ομοαξονικού άκρου περιλαμβάνει N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και microstrip. Οι προσαρμογείς κυματοδηγού σε ομοαξονικό χωρίζονται σε δύο τύπους: εκκίνησης άκρου και ορθής γωνίας εκκίνησης από τον προσανατολισμό της διεπαφής. Μεταξύ αυτών, ο τύπος εκκίνησης RA μπορεί επίσης να χρησιμοποιηθεί ως μια δομή υψηλής ισχύος.
Προδιαγραφή του SMA/BJ120-KFE:
| Όνομα προϊόντος | Προσαρμογείς κυματοδηγού WR75 σε SMA θηλυκό σε ομοαξονικό |
| Αριθμός μοντέλου | SMA/BJ120-KFE |
| Τύπος ομοαξονικού | SMA Θηλυκό |
| Μέγεθος κυματοδηγού | WR75 |
| Στυλ σώματος | Εκκίνηση άκρου |
| Εύρος συχνοτήτων | 9.84GHz-15GHz |
| Αντίσταση | 50 Ohm |
| VSWR | 1.25 |
Πλεονεκτήματα:
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κ.λπ., γεγονός που τους καθιστά εκτενώς υιοθετημένους σε συσκευές μέτρησης μικροκυμάτων και χιλιοστομετρικών κυμάτων κ.λπ.

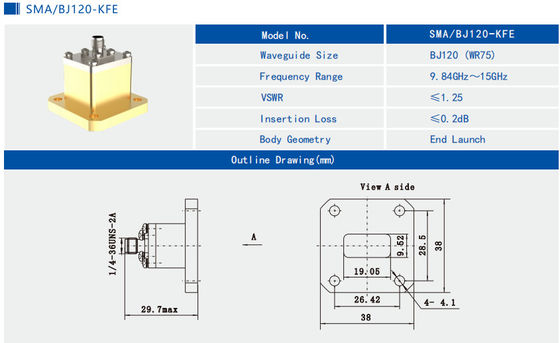

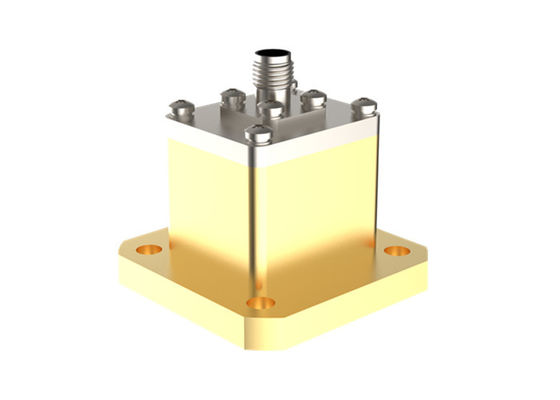

Σχέδιο περιγράμματος και εικόνες του Προσαρμογέα κυματοδηγού WR75 σε SMA θηλυκό σε ομοαξονικό SMA/BJ120-KFE:
Σχετικοί Προσαρμογείς κυματοδηγού SMA θηλυκό σε ομοαξονικό της Elite Electronic.
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| SMA/BJ100-KFE2 | Προσαρμογείς ορθής γωνίας WR90 σε SMA θηλυκό | 8.2GHz~12.5GHz |
| SMA/BJ100-KF6 | WR90 σε SMA θηλυκό ορτής γωνίας προσαρμογείς | 8.2GHz~12.5GHz |
| SMA/BJ120-KF6 | Προσαρμογείς ορθής γωνίας WR75 σε SMA θηλυκό | 9.84GHz~15GHz |
| SMA/BJ140-KFE | Προσαρμογείς εκκίνησης άκρου WR62 σε SMA θηλυκό | 11.9GHz~18GHz |
| SMA/BJ140-KF15 | Προσαρμογείς ορθής γωνίας WR62 σε SMA θηλυκό | 11.9GHz~18GHz |
| SMA/BJ180-KFE5 | Προσαρμογείς εκκίνησης άκρου WR51 σε SMA θηλυκό | 14.5GHz~22GHz |
| SMA/BJ180-KF2 | Προσαρμογείς ορθής γωνίας WR51 σε SMA θηλυκό | 14.5GHz~22GHz |
Διασταυρούμενες αναφορές προτύπων κυματοδηγού
| Κινεζικό πρότυπο | Διεθνές πρότυπο | Εύρος συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 1.000 τύπους Προσαρμογέων κυματοδηγού σε ομοαξονικό για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας. Η διάσταση ODM είναι ευπρόσδεκτη.
